3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4 3.3 Abmessungen und Gewicht Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 106 3.3.3 Höhe der aufgek lappten Schutzhaube 3 Abb. 3.3 - 3 Höhe der aufgek…
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.3 Abmessungen und Gewicht
105
3.3.2.2 Abmessungen des DX4-Automaten
3
Abb. 3.3 - 2 Abmessungen des DX4-Automaten
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.3 Abmessungen und Gewicht Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
106
3.3.3 Höhe der aufgeklappten Schutzhaube
3

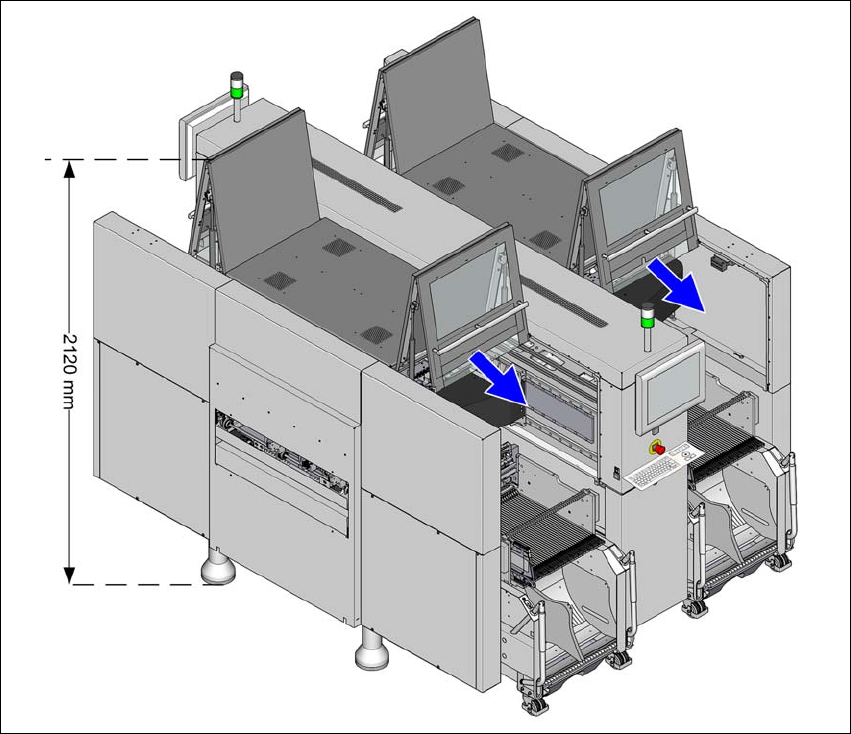

Abb. 3.3 - 3 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter (Beispiel SX4)
Die angegebenen Maße beziehen sich auf die max. LP-Transporthöhe von 950 mm.
(1) Höhe variiert je nach eingestellter LP-Transporthöhe
– bei LP-Transporthöhe 900 mm = 120 mm ± 15 mm
– bei LP-Transporthöhe 930 mm = 150 mm ± 15 mm
– bei LP-Transporthöhe 950 mm = 170 mm ± 15 mm
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.3 Abmessungen und Gewicht
107
3.3.4 Rangierradien der BE-Wagen am SX4 Automaten
3

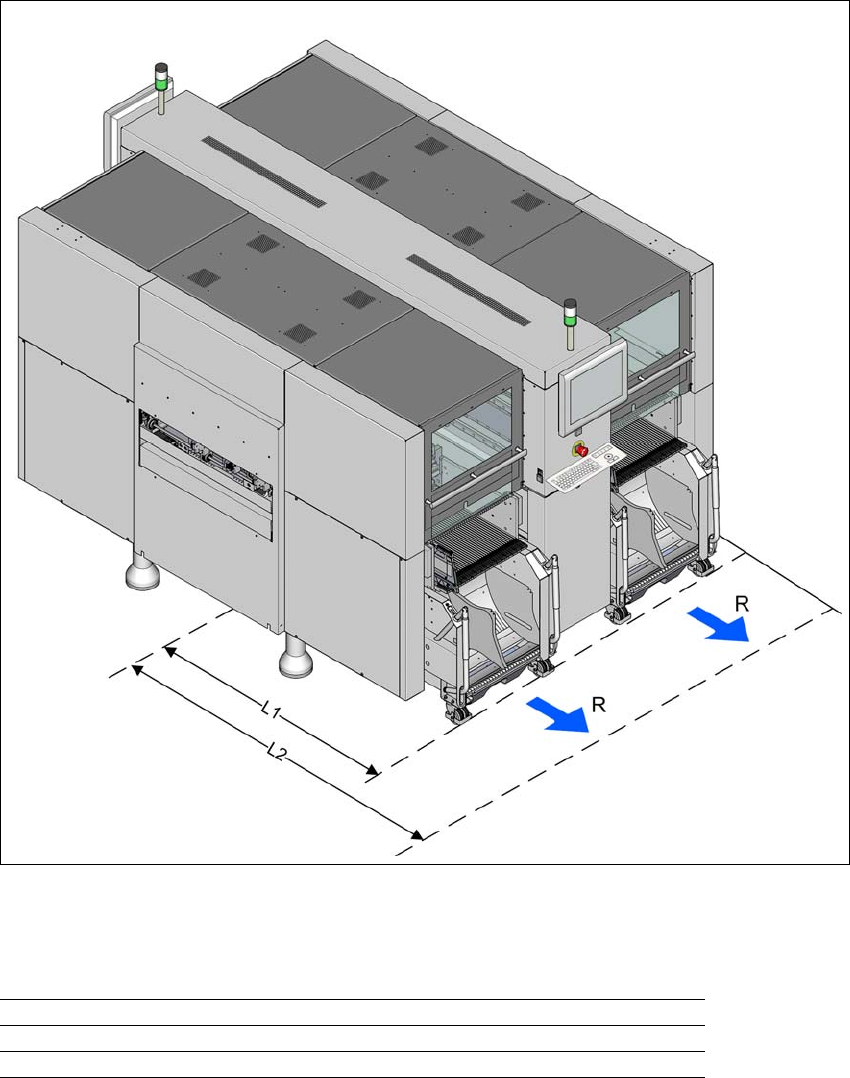

Abb. 3.3 - 4 Rangierradien der BE-Wagen am SX4-Automaten
Die Rangierradien R der BE-Wagen am SX4-Automaten betragen:
3
Rangierradius R 600 mm
Abstand L1: Maschinenmitte zur Außenkante BE-Wagen X 1257,50 mm
Abstand L2: Maschinenmitte zur Wand 1857,50 mm
