3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4 3.3 Abmessungen und Gewicht Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 108 3.3.5 Schwerpunkt 3 Abb. 3.3 - 5 Schwerpunkt in Millimeter (Beispiel SX4…
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.3 Abmessungen und Gewicht
107
3.3.4 Rangierradien der BE-Wagen am SX4 Automaten
3
Abb. 3.3 - 4 Rangierradien der BE-Wagen am SX4-Automaten
Die Rangierradien R der BE-Wagen am SX4-Automaten betragen:
3
Rangierradius R 600 mm
Abstand L1: Maschinenmitte zur Außenkante BE-Wagen X 1257,50 mm
Abstand L2: Maschinenmitte zur Wand 1857,50 mm
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.3 Abmessungen und Gewicht Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
108
3.3.5 Schwerpunkt
3

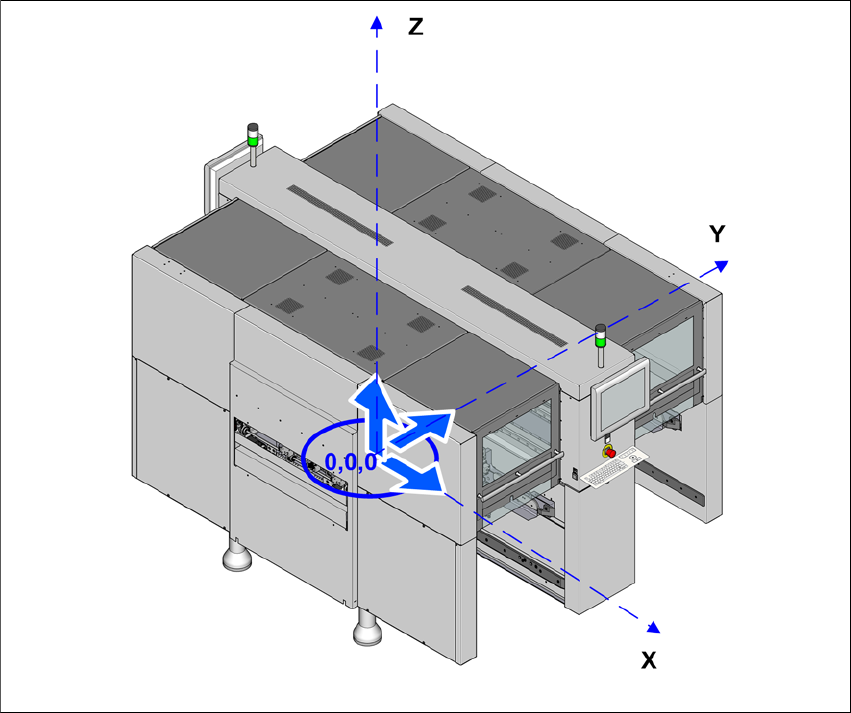

Abb. 3.3 - 5 Schwerpunkt in Millimeter (Beispiel SX4)
X-Koordinate 0 mm
Y-Koordinate 0mm
Z-Koordinate 630 mm
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
900 mm.
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.4 Baugruppenübersicht
109
3.4 Baugruppenübersicht
3.4.1 Baugruppenübersicht SIPLACE SX4
3
3

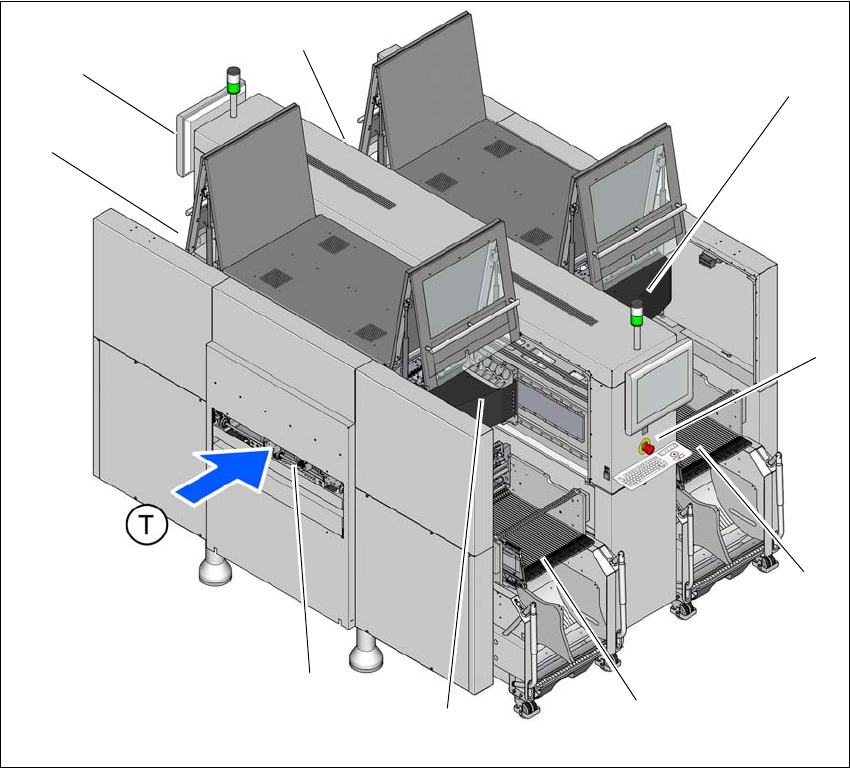

Abb. 3.4 - 1 SX4-Automat - Baugruppenübersicht
(1) Stellplatz 1 mit BE-Wagen, Gurtschneidgerät, Leergurtleitkanal
(2) Stellplatz 2 mit BE-Wagen, Gurtschneidgerät, Leergurtleitkanal
(3) Stellplatz 3 mit Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal
(4) Stellplatz 4 mit Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal
(5) Portal an Stellplatz 1 mit Bestückkopf
(6) Portal an Stellplatz 2 mit Bestückkopf
(7) Monitor mit Tastatur( 2x)
(8) Leiterplattentransport
(T) Leiterplatten-Transportrichtung
(1)
(2)
(3)
(4)
(7)
(8)
(6)
(7)
(5)
