3.6 Portalsystem
3.6.1 Lage der Portale
3

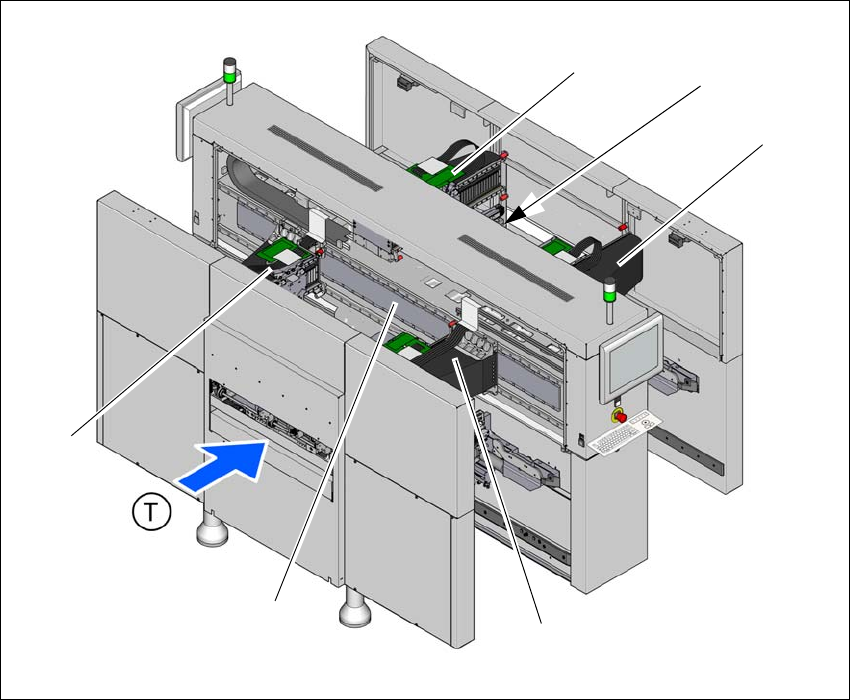

Abb. 3.6 - 1 Lage der Portale (Beispiel SX4)
(1) Y-Achse, Portal 1 und Portal 4
(2) X-Achse, Portal 1
(3) X-Achse, Portal 2
(4) Y-Achse, Portal 3 und Portal 4 (verdeckt)
(5) X-Achse, Portal 3
(6) X-Achse, Portal 4
(T) Leiterplatten-Transportrichtung
(1)
(3)
(6)
(4)
(2)
(5)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.6 Portalsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
130
3.6.2 Aufbau der X-Achse
3

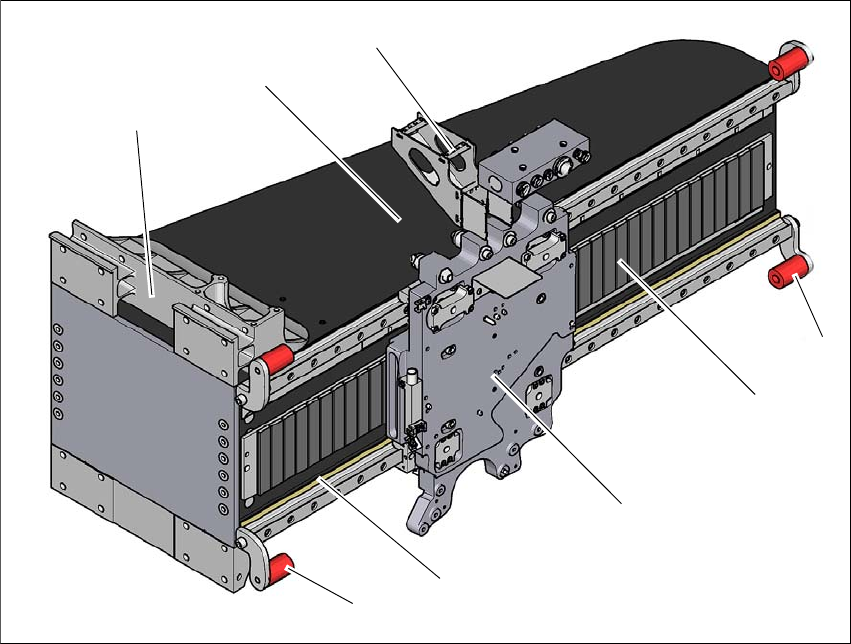

Abb. 3.6 - 2 Aufbau der X-Achse - Ansicht Kopfhalterung
(1) Kopfhalterung mit X-Linear-Motor (Primärteil)
(2) Y-Linear-Motor mit Festlager (Primärteil)
(3) Führungssystem mit Permanentmagnet (Sekundärteil des X-Linear-Motors)
(4) Endlagenpuffer (vier Stück)
(5) Halterung Kopfplatinen
(6) Portalausleger
(7) Längenmesssystem
Der Portalausleger ist aus Carbonfaser-Verbundmaterial gefertigt. Diese Technologie verleiht
Baugruppen äußerst geringes Gewicht bei extremer Steifigkeit.
Die X-Achse wird von einem Linearmotor angetrieben. Der Sekundärteil des Antriebs besteht aus
einem Permanentmagneten und ist am Portalausleger montiert, der Primärteil ist mit der Kopfhal-
terung verschraubt. Die Kopfhalterung wurde so konstruiert, dass sie alle Bestückkopf-Typen auf-
nehmen kann - ein Merkmal für die große Flexibilität, die mit SIPLACE-Automaten erzielt wird.
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.6 Portalsystem
131
3.6.3 Aufbau der Y-Achse
3
Abb. 3.6 - 3 Aufbau der Y-Achse (Beispiel SX4)
Die Y-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
(1) Y-Linearmotoren (Primärteil) auf der X-Achse mit Fest- und Loslager montiert
(2) Permanentmagnet (Sekundärteil des Y-Linear-Motors)
(3) Lineares Wegmesssystem
(4) Führungssystem
(1)
(4)
(2)
(3)
(4)
