3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.7 LP-Transportsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
132
3.7 LP-Transportsystem
3.7.1 Beschreibung
Die LP-Transporte sind als fünfgliedrige Transporte aufgebaut, mit Eingabetransport, Bearbei-
tungstransport 1, Zwischentransport, Bearbeitungstransport 2 und Ausgabetransport. Die drei Be-
reiche Eingabetransport, Zwischentransport und Ausgabetransport dienen als Pufferzonen für die
Leiterplatten, falls kleinere Wartezeiten auftreten sollten.
Die Transportbänder werden von Gleichstrommotoren angetrieben. Ultraschall-Sensorenüberwa-
chen und steuern den Transport der Leiterplatten. Hat die Leiterplatte den Bestückbereich erreicht
und die Ultraschall-Sensore passiert, wird sie abgebremst. Ein Stopper positioniert die Leiter-
platte. Sobald die Leiterplatte ihre Sollposition erreicht hat, wird das Transportband gestoppt und
die Leiterplatte von der Unterseite her geklemmt.
Der Abstand zwischen Leiterplattenoberseite und Bestückkopf bleibt daher bei jeder Leiterplatte
unverändert und hängt nicht von der Dicke der Leiterplatte ab. Dementsprechend ist auch die Be-
stückrate nicht von der LP-Dicke abhängig. Darüber hinaus lässt sich die LP-Markenzentrierung
optimieren. Durch den gleichbleibenden Abstand zwischen LP-Oberfläche und LP-Kamera ist der
Fokus der LP-Kamera immer gleich scharf auf die LP-Oberfläche eingestellt. Die LP-Markenkon-
turen werden optimal auf dem CCD-Chip der LP-Kamera abgebildet.
Die Breite des Leiterplatten-Transports wird elektronisch von einem integrierten Regelkreis einge-
stellt und überwacht. Sie lässt sich per Programmaufruf wählen. Dazu aktiviert die Regelelektronik
den Antriebsmotor so lange, bis die gewünschte Breite erreicht ist. Die Breitenverstellung ist also
unabhängig von anderen Maschinenkomponenten.
Die Transporthöhe lässt sich am Automaten so wählen, dass diese in Linien mit 900, 930 oder
950 mm Transporthöhe integriert werden können. Die Standardhöhe beträgt 930 mm.
Die Kommunikation zwischen den LP-Transporten der einzelnen Automaten erfolgt über die
SMEMA-Schnittstelle oder die optionale Siemens-Schnittstelle.
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.7 LP-Transportsystem
133
3.7.2 Aufbau des LP-Einfachtransports
Für den Einfachtransport kann die feste Transportseite rechts oder links gewählt werden. Der
Wechsel der festen Transportseite von rechts auf links oder umgekehrt ist bei diesem Transport
leicht per Stationssoftware möglich.
3

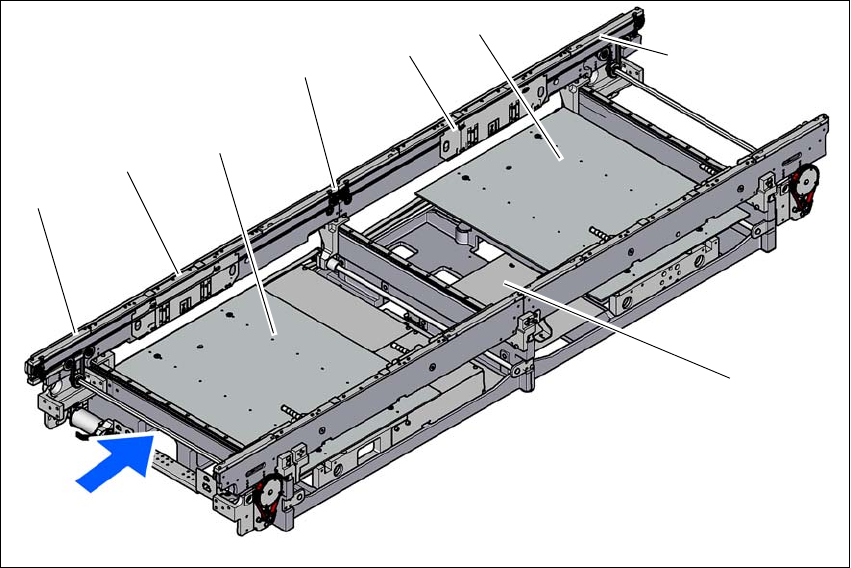

Abb. 3.7 - 1 Aufbau des LP-Einfachtransports
(1) Eingabetransport
(2) Bearbeitungstransport 1
(3) Hubtisch 1
(4) Zwischentransport
(5) Bearbeitungstransport 2
(6) Hubtisch 2
(7) Ausgabetransport
(8) Transportsteuerung (unter der Abdeckung)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.7 LP-Transportsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
134
3.7.3 Aufbau des flexiblen LP-Doppeltransport
Der flexible Doppeltransport besitzt zwei elektrisch und mechanisch voneinander unabhängige
Transportspuren. Die festen Transportwange ist standardmäßig auf der rechten Seite. Für den
Doppeltransport kann die feste Transportseite rechts oder links gewählt werden. Der Wechsel der
festen Transportseite von rechts auf links oder umgekehrt ist bei diesem Transport leicht per Sta-
tionssoftware möglich. Je nach Erfordernis lässt sich der LP-Doppeltransport als Einfach- oder
Doppeltransport betreiben.
3

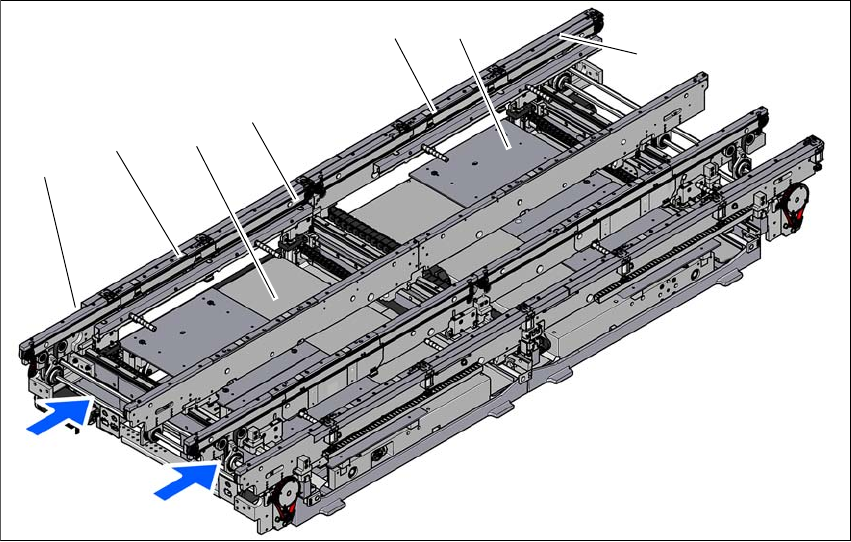

Abb. 3.7 - 2 Aufbau des LP-Doppeltransports
(1) Eingabetransport
(2) Bearbeitungstransport 1
(3) Hubtisch 1
(4) Zwischentransport
(5) Bearbeitungstransport 2
(6) Hubtisch 2
(7) Ausgabetransport
T1 Transportspur 1
T2 Transportspur 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
