3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4 3.7 LP-Transportsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 134 3.7.3 Aufbau des flexibl en LP-Doppeltransport Der flexible Doppeltran sport …
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.7 LP-Transportsystem
133
3.7.2 Aufbau des LP-Einfachtransports
Für den Einfachtransport kann die feste Transportseite rechts oder links gewählt werden. Der
Wechsel der festen Transportseite von rechts auf links oder umgekehrt ist bei diesem Transport
leicht per Stationssoftware möglich.
3
Abb. 3.7 - 1 Aufbau des LP-Einfachtransports
(1) Eingabetransport
(2) Bearbeitungstransport 1
(3) Hubtisch 1
(4) Zwischentransport
(5) Bearbeitungstransport 2
(6) Hubtisch 2
(7) Ausgabetransport
(8) Transportsteuerung (unter der Abdeckung)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.7 LP-Transportsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
134
3.7.3 Aufbau des flexiblen LP-Doppeltransport
Der flexible Doppeltransport besitzt zwei elektrisch und mechanisch voneinander unabhängige
Transportspuren. Die festen Transportwange ist standardmäßig auf der rechten Seite. Für den
Doppeltransport kann die feste Transportseite rechts oder links gewählt werden. Der Wechsel der
festen Transportseite von rechts auf links oder umgekehrt ist bei diesem Transport leicht per Sta-
tionssoftware möglich. Je nach Erfordernis lässt sich der LP-Doppeltransport als Einfach- oder
Doppeltransport betreiben.
3
Abb. 3.7 - 2 Aufbau des LP-Doppeltransports
(1) Eingabetransport
(2) Bearbeitungstransport 1
(3) Hubtisch 1
(4) Zwischentransport
(5) Bearbeitungstransport 2
(6) Hubtisch 2
(7) Ausgabetransport
T1 Transportspur 1
T2 Transportspur 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.7 LP-Transportsystem
135
3.7.3.1 Flexibler LP-Doppeltransport - Transportspuren und Transportarten
Die rechte Transportspur (in Transportrichtung gesehen) wird als "Transport 1" bezeichnet, die
linke Transportspur als "Transport 2" (siehe Abb. 3.7 - 4
, Seite 136).
3.7.3.2 LP-Doppeltransport im Modus "Einfachtransport"
Der Doppeltransport kann online zu einem Einfachtransport konfiguriert werden. Dazu wird eine
Transportspur vollständig zusammenfahren und deaktiviert (siehe Abb. 3.7 - 3
). Dies ergibt eine
Transportspurbreite von maximal 560 mm.
3

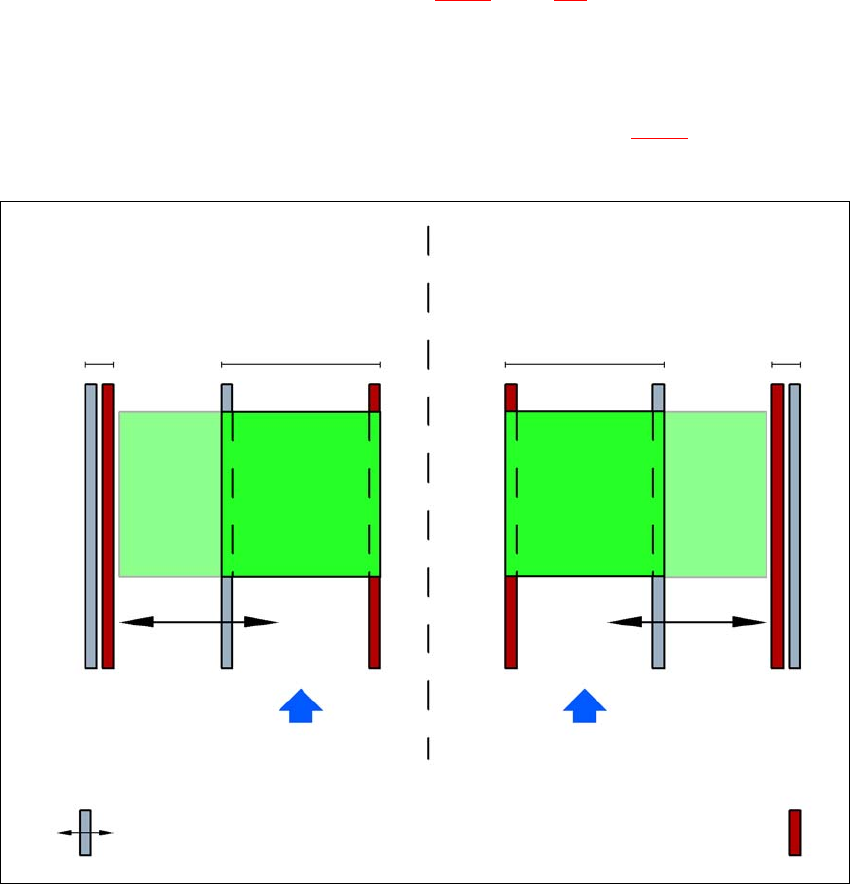

Abb. 3.7 - 3 Flexibler Doppeltransport im Modus "Einfachtransport"
Doppeltransport mit verbreiterter Transportspur 2
(feste Transportwange links)
Transportspur 2
deaktiviert
Transportspur 1 Transportspur 2 Transportspur 1
deaktiviert
LP-Transportrichtung LP-Transportrichtung
Feste Transportwange
Doppeltransport mit verbreiterter Transportspur 1
(feste Transportwange rechts)
Bewegliche Transportwange
