Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.7 LP-Transportsystem
137
3.7.3.4 Transportart synchron
Im synchronen Betrieb werden zwei Leiterplatten gleichzeitig in die Bestückposition transportiert.
Sie werden als gemeinsamer Nutzen bearbeitet. Bei Produkten mit stark unterschiedlichem Be-
stückinhalt werden durch die gemeinsame Optimierung des gesamten Bestückinhalts beider Lei-
terplatten Leistungssteigerungen erzielt.
Die Zeit, die für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten
gleichzeitig transportiert werden. Zudem wird eine bessere Auslastung der Pipettenkonfiguration
erzielt.
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind
unabhängig voneinander, werden aber synchron angesteuert) auf den Transportstrecken bewegt.
Der Bestückinhalt für Transportspur 1 und 2 muss über zwei Einzelschaltungen in einem Nutzen
organisiert werden.
Ist nur eine Transportspur beim Start des Bestückablaufs belegt, wird die Einzelschaltung dieser
Transportstrecke als "nicht zu bestücken" identifiziert.
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe" (Whis-
pering Down The Line) deaktiviert. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
3.7.3.5 I-Placement
Zusätzlich zum synchronen und asynchronen Transportmodus wurde für die SIPLACE SX4 ein
weiteres Bestückkonzept entwickelt: das I-Placement. Hier arbeiten beide Köpfe gleichzeitig und
bestücken völlig unabhängig voneinander jeweils eine Leiterplatte. Dadurch wird eine nochmalige
Leistungssteigerung erreicht.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.7 LP-Transportsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
138
3.7.4 SIPLACE Quad Lane Transport (Nur SX4)
Artikel-Nr. 00519836-xx SIPLACE Quad Lane Transport
3

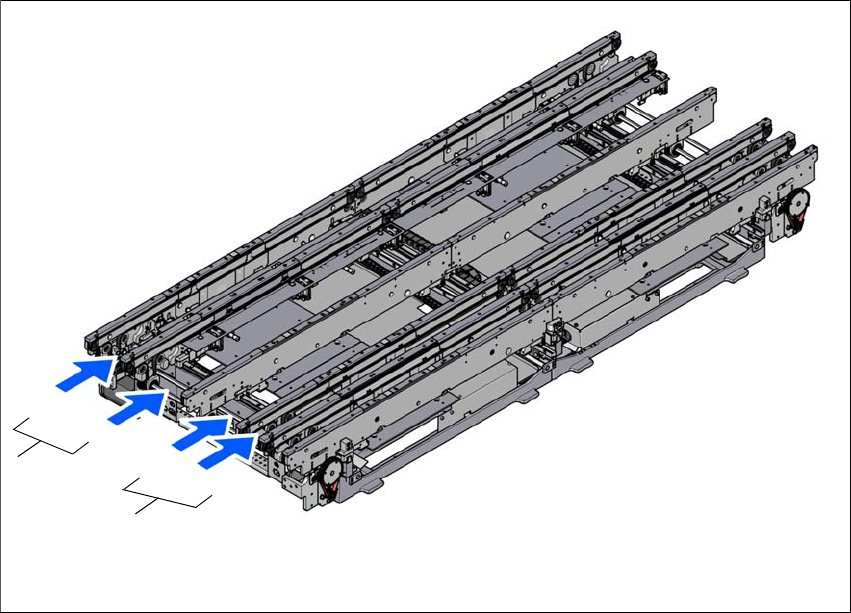

Abb. 3.7 - 5 SIPLACE Quad Lane Transport
(1) Transportspurgruppe 1
(1R) Transportspur 1, rechts
(1L) Transportspur 1, links
(2) Transportspurgruppe 2
(2R) Transportspur 2, rechts
(2L) Transportspur 2, links
3.7.4.1 Beschreibung
Mit dem SIPLACE Quad Lane Transport lassen sich bis zu acht Leiterplatten gleichzeitig verar-
beiten. Die Transportspuren 1R und 1L bzw. 2R und 2L transportieren die Leiterplatten im syn-
chronen Modus, während die beiden Transportspurgruppen 1 und 2 die Leiterplatten sowohl im
synchronen als auch asynchronen Modus transportieren können. Beim Quad Lane Transport sind
die beiden äußeren Transportwangen fest. Ohne Änderungen an der Hardware kann der Trans-
port als 1-Spur-, 2-Spur- oder 4-Spur-Transport über die Software konfiguriert werden.
(2L)
(2R)
(1)
(1R)
(1L)
(2)
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.7 LP-Transportsystem
139
3.7.5 Steuerung und Breitenverstellung
3.7.5.1 Steuerung mit dem Einzelfunktionenmenü
Informationen zur Steuerung des LP-Transportsystems und zum Einzelfunktionenmenü finden
Sie in der Online-Hilfe.
3.7.5.2 Automatische Breitenverstellung
Die Transportbänder werden nach Erhalt des Kommandos auf die Sollbreite eingestellt. Beim
Doppeltransport sind unterschiedliche Breiten möglich.
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
