3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.8 Visionsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
142
3.8 Visionsystem
3.8.1 Aufbau
An jedem Collect&Place-Kopf ist eine BE-Kamera integriert (siehe Abb. 3.5 - 2 Seite 112 und Abb.
3.5 - 4
Seite 117). Die BE-Kamera, stationär, P&P (Typ 33) 55 x 45, digital, für den MultiStar und
den TwinStar ist am Maschinenrahmen befestigt.
Mit Hilfe des BE-Visionmoduls wird
– die genaue Position des Bauelements an der Pipette und
– die Geometrie der Gehäuseform bestimmt.
Das LP-Visionmodul ermittelt mit Hilfe von Passmarken auf den Leiterplatten
– die Lage der Leiterplatte,
– ihren Verdrehwinkel
– und den Verzug der Leiterplatte.
Die LP-Kameras sind an der Unterseite der Portale befestigt. Mit Hilfe von Passmarken auf den
Zuführmodulen ermitteln sie die exakte Abholposition von Bauelementen, was speziell für kleine
Bauelemente von Bedeutung ist.
WARNUNG
KOPFCRASHGEFAHR 3
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar müssen die stationären BE-Kame-
ras Typ 33, 55 x 45, digital, und Typ 25, 16 x 16, digital (FC-Kamera) des TwinStar demontiert wer-
den, sonst kollidiert der SpeedStar mit den Kameragehäusen.
Bei einem Bestückkopfwechsel vom TwinStar zum MultiStar wird die stationäre BE-Kamera, Typ
33, 55 x 45, digital, in der unteren Position installiert.
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.8 Visionsystem
143
3.8.2 BE-Kamera C&P, Typ 30, 27 x 27, digital
3

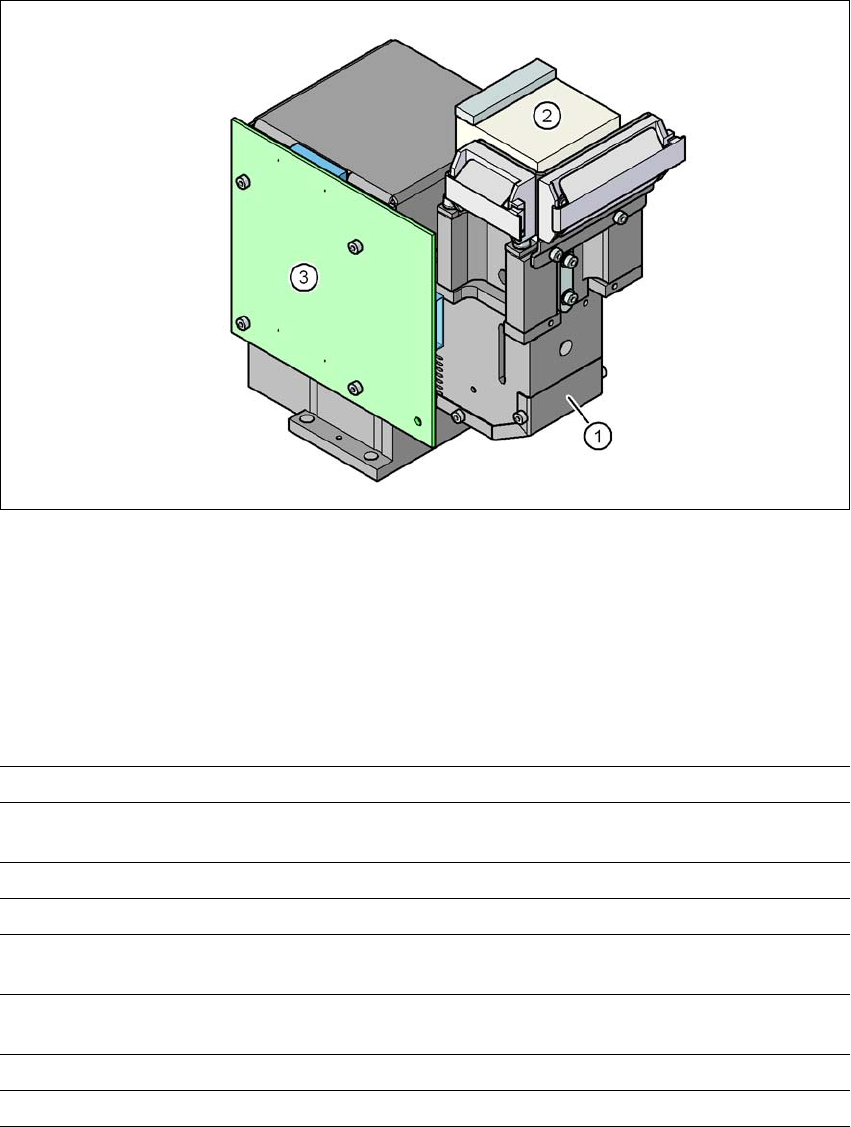

Abb. 3.8 - 1 BE-Kamera C&P, Typ 30, 27 x 27, digital
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.8.2.1 Technische Daten
3
BE-Maße 0,3 mm x 0,3 mm bis 27 mm x 27 mm
BE-Spektrum 01005 bis 27 mm x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,25 mm für BE < 18 mm x 18 mm
0,35 mm für BE 18 mm x 18 mm
Min. Balldurchmesser 0,14 mm für BE < 18 mm x 18 mm
0,2 mm für BE 18 mm x 18 mm
Gesichtsfeld 32 mm x 32 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.8 Visionsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
144
3.8.3 BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
Artikel-Nr.00519902-xx Stationäre Kamera, Typ 33
3.8.3.1 Aufbau
3

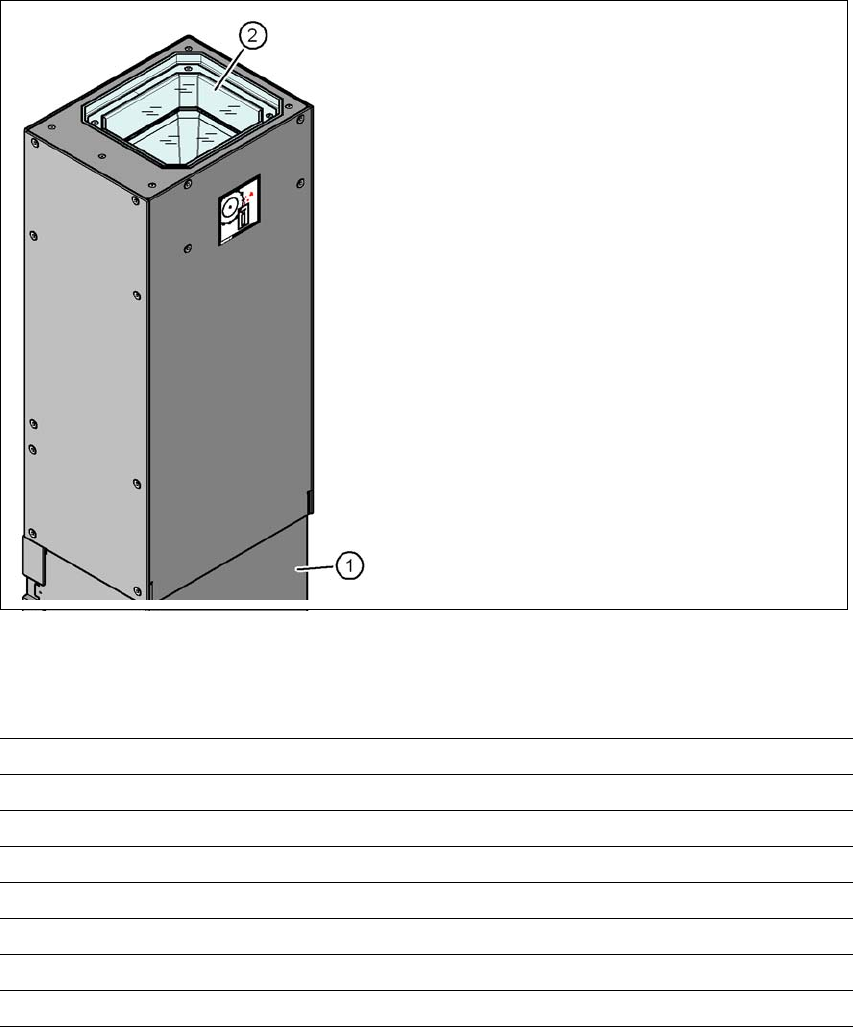

Abb. 3.8 - 2 Aufbau der BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
3.8.3.2 Technische Daten
3
(1) Kameragehäuse mit integrierter Kamera
und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und
Optikebenen
BE-Maße 0,5 mm x 0,5 mm bis 55 mm x 45 mm
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 mm x 50 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
