3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4 3.8 Visionsystem Ab Softwarever sion SR.706.xx Ausgabe 06/2012 DE 144 3.8.3 BE-Kamera st ationär P& P , T yp 33, 55 x 45, digital Artikel-Nr .005199…
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.8 Visionsystem
143
3.8.2 BE-Kamera C&P, Typ 30, 27 x 27, digital
3
Abb. 3.8 - 1 BE-Kamera C&P, Typ 30, 27 x 27, digital
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.8.2.1 Technische Daten
3
BE-Maße 0,3 mm x 0,3 mm bis 27 mm x 27 mm
BE-Spektrum 01005 bis 27 mm x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,25 mm für BE < 18 mm x 18 mm
0,35 mm für BE 18 mm x 18 mm
Min. Balldurchmesser 0,14 mm für BE < 18 mm x 18 mm
0,2 mm für BE 18 mm x 18 mm
Gesichtsfeld 32 mm x 32 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.8 Visionsystem Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
144
3.8.3 BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
Artikel-Nr.00519902-xx Stationäre Kamera, Typ 33
3.8.3.1 Aufbau
3
Abb. 3.8 - 2 Aufbau der BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
3.8.3.2 Technische Daten
3
(1) Kameragehäuse mit integrierter Kamera
und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und
Optikebenen
BE-Maße 0,5 mm x 0,5 mm bis 55 mm x 45 mm
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 mm x 50 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.8 Visionsystem
145
3.8.4 LP-Kamera, Typ 34, digital
3.8.4.1 Aufbau
3

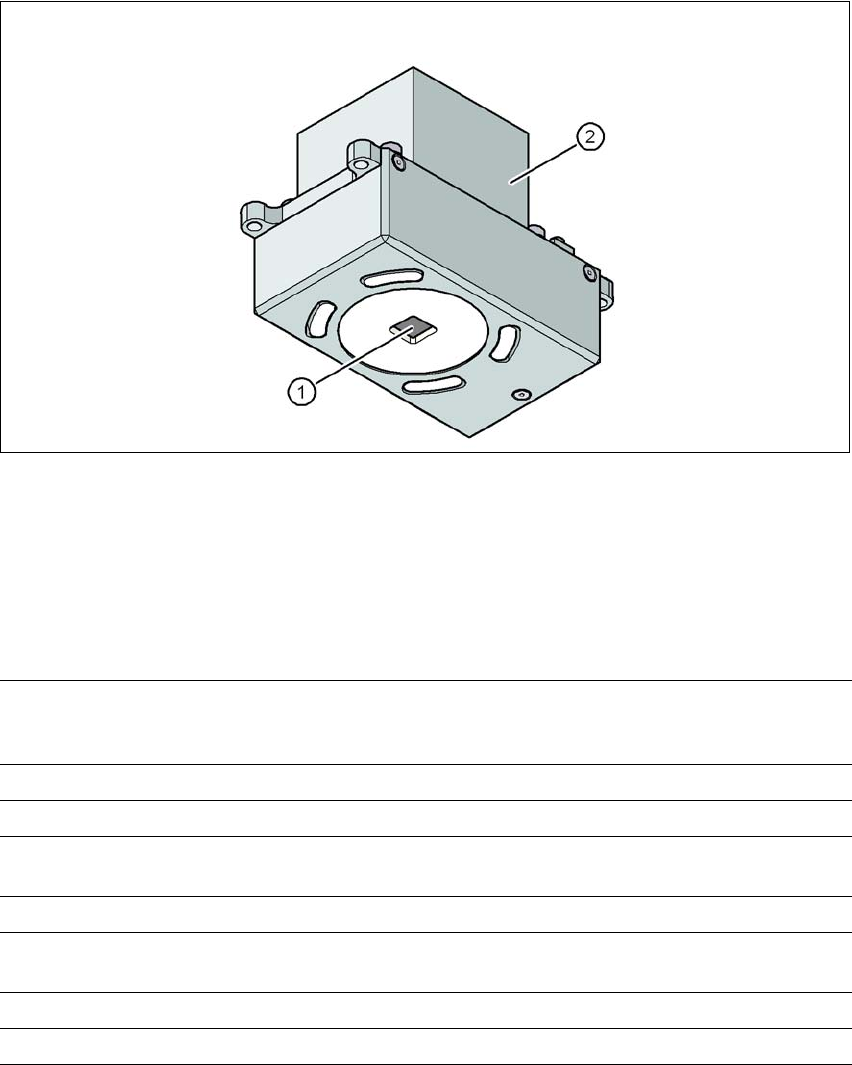

Abb. 3.8 - 3 LP-Kamera, Typ 34, digital
(1) LP-Kameraoptik und Beleuchtung
(2) Kameraverstärker
3.8.4.2 Technische Daten
3
LP-Passmarken Bis zu 3 (Einzelschaltungen und Mehrfachnutzen),
bis zu 6 bei der Option "Lange LP" (optionale Marken werden
von der Optimierung ausgegeben).
Lokale Passmarken Bis zu 2 pro LP (können verschiedenen Typs sein)
Bibliothekspeicher Bis zu 255 Passmarkentypen pro Einzelschaltung
Bildverarbeitung Kantendetektionsmethode (Singular Feature) auf Basis der
Grauwerte
Beleuchtungsart Auflicht (3 frei programmierbare Ebenen)
Erkennungszeit pro
Marke/Schlechtmarke
20 ms - 200 ms
Gesichtsfeld 5,78 mm x 5,78 mm
Abstand der Fokusebene 28 mm
