3.9.2 Technische Daten der Zuführmodule der SIPLACE X-Serie
Die folgenden Seiten enthalten Abbildungen der Zuführmodule der X-Serie und die technischen
Daten.
3.9.2.1 Gurtzuführmodul 2x8 mm X
3
Abb. 3.9 - 3 Gurtzuführmodul 2x8 mm X
3
Gurtzuführmodul 2x8 mm X Art.-Nr. 00141269-xx
Gurtzuführmodul 2x8 mm X mit Spleißsensor Art.-Nr. 00141289-xx
Breite 22,6 mm
Belegte Zuführmodul-Stellplätze 2
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für jeweils einen Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.9 X-Zuführmodule für SIPLACE SX4/DX4
153
3.9.2.2 Gurtzuführmodul 8 mm X
3
Abb. 3.9 - 4 Gurtzuführmodul 8 mm X
3
Gurtzuführmodul 8 mm X Art.-Nr. 00141270-xx
Gurtzuführmodul 8 mm X mit Spleißsensor Art.-Nr. 00141290-xx
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.9 X-Zuführmodule für SIPLACE SX4/DX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
154
3.9.2.3 Gurtzuführmodul 12 mm X
3

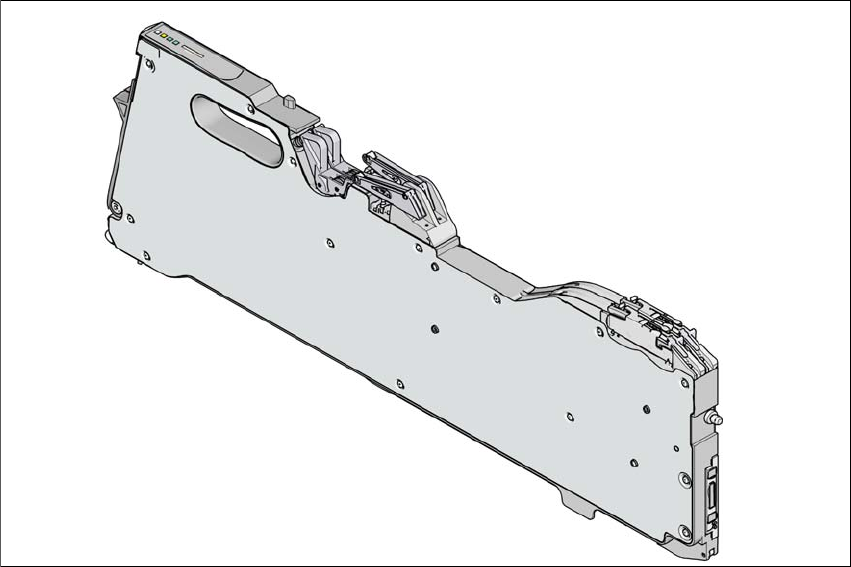

Abb. 3.9 - 5 Gurtzuführmodul 12 mm X
3
Gurtzuführmodul 12 mm X Art.-Nr. 00141271-xx
Gurtzuführmodul 12 mm X mit Spleißsensor Art.-Nr. 00141291-xx
Breite 22,6 mm
Belegte Zuführmodul-Stellplätze 2
Transportschrittweite von 4 mm bis 16 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
