3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4 3.9 X-Zuführmodule für SIPLACE SX4/DX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 170 3.9.5.1 Zuführmoduladapter für die X-Serie mit Label Presente…
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.9 X-Zuführmodule für SIPLACE SX4/DX4
169
3.9.5 Zuführmoduladapter für die X-Serie
Artikel-Nr. 00141305-xx Adapter für Zuführmodule der X-Serie
Artikel-Nr. 00141308-xx Adapterplatte für Reject Conveyor
Artikel-Nr. 00141310-xx Adapterplatte für Label Presenter
3
Das Spektrum der X-Gurtzuführmodule wurde um Vibrationslängsförderer, Label Presenter und
Reject Conveyor (Entsorgungsmodul) erweitert. Mit einem Adapter lassen sich S-Vibrationslängs-
förderer, Label Presenter und Reject Conveyor für den Einsatz an BE-Wagen der X-Serie oder
DX-Tischen umrüsten. Neben der mechanischen besitzt der Adapter auch eine elektronische
Funktionalität. Er wandelt die Kommunikationssignale der S-Zuführmodule in Signale des erwei-
terten X-Serienprotokolls. Außerdem sind zusätzliche Funktionen wie z. B. die Zuführmodul-Iden-
tifizierung implementiert.
HINWEIS 3
S-Vibrationslängsförderer, Label Presenter und Reject Conveyor können nicht an BE-Wagen
gerüstet werden, wenn diese im Zugriffsbereich eines SpeedStar (C&P20) liegen.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.9 X-Zuführmodule für SIPLACE SX4/DX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
170
3.9.5.1 Zuführmoduladapter für die X-Serie mit Label Presenter
3

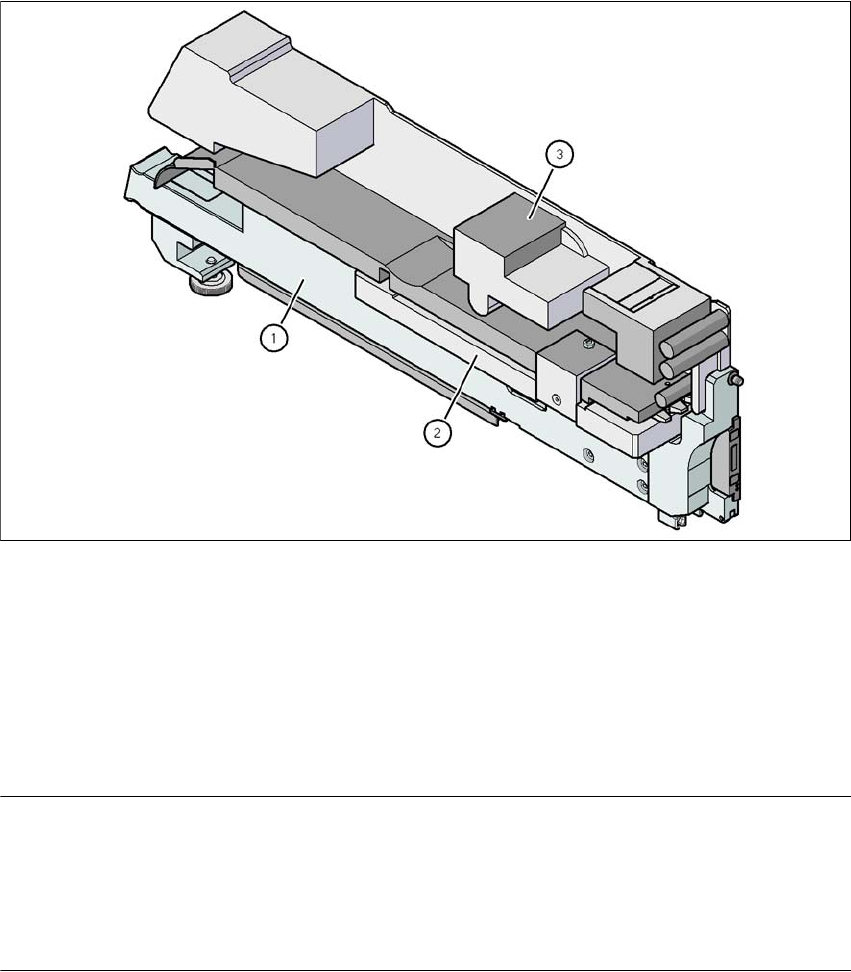

Abb. 3.9 - 17 Zuführmoduladapter für die X-Serie mit Label Presenter
(1) Adapter für Zuführmodule der X-Serie (Artikel-Nr. 00141305-xx)
(2) Adapterplatte für Label Presenter (Artikel-Nr. 00141310-xx)
(3) Label Presenter
3.9.5.2 Zuführmoduladapter für die X-Serie mit Vibrationslängsförderer
HINWEIS 3
Zum Lieferumfang des Adapters für Zuführmodule der X-Serie gehört noch eine Adapterplatte:
– Bei BE-Höhen bis 16,5 mm ist die Adapterplatte einzusetzen.
– BE-Höhen zwischen 16,5 mm und 25 mm werden ohne Adapterplatte verarbeitet.
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.9 X-Zuführmodule für SIPLACE SX4/DX4
171
3
Abb. 3.9 - 18 Zuführmoduladapter für die X-Serie mit Vibrationslängsförderer
(1) Adapter für Zuführmodule der X-Serie (Artikel-Nr. 00141305-xx)
(2) Adapterplatte 16,5 mm (im Lieferumfang enthalten)
(3) Vibrationslängsförderer, Typ 3 (Artikel-Nr. 00142031-xx)
Breite 34,4 mm
Spuren pro Zuführmodul 1, 2 oder 3 3
Belegte Zuführmodulstellplätze 3 3
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 3
je nach Bauelementelänge 3
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 3
15 mm Breite / 2 Stück 3
> 15 mm Breite / 1 Stück 3
30 mm Breite / 1 Stück 3
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec 3
