3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.9 X-Zuführmodule für SIPLACE SX4/DX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
174
3.9.6.1 Beschreibung
Mit Hilfe des Energie-/Dateninterface können X-Zuführmodule auch außerhalb des Automaten
und des Vorrüstplatzes in Betrieb genommen werden. Das Interface besteht aus einem Alumini-
umrahmen mit Omega-Profil (Pos. 7 in Abb. 3.9 - 18
, Seite 171) zur Aufnahme und Führung der
Zuführmodule. Das Zuführmodul wird wie beim X-BE-Wagen mit den Gleitführungen auf das
Omega-Profil aufgesetzt und nach vorne geschoben, bis der vordere Zentrierstift des Zuführmo-
duls in die Aufnahmebohrung (Pos. 9 in Abb. 3.9 - 18
, Seite 171) vollständig eintaucht. Die Ver-
riegelungsklinke (Pos. 8 in Abb. 3.9 - 18
, Seite 171) arretiert das Zuführmodul in dieser Position.
Zum Entfernen des Zuführmoduls drücken Sie einfach die Entriegelungstaste (Pos. 1 in Abb.
3.9 - 18
, Seite 171). Die Verriegelungsklinke (Pos. 8 in Abb. 3.9 - 18, Seite 171) wird nach unten
gedrückt und gibt das Zuführmodul frei. Ausklappbare Füße (Pos. 6 in Abb. 3.9 - 18
, Seite 171)
stabilisieren die Lage des Energie- und Dateninterfaces, insbesondere bei breiten Zuführmodu-
len.
Das Elektronikgehäuse (Pos. 5 in Abb. 3.9 - 18
, Seite 171) beherbergt die Steuerelektronik für das
Energie- und Dateninterface. Das Bedienfeld (Pos. 2 in Abb. 3.9 - 18
, Seite 171) besteht aus Start-
und Stopptaster und zwei LED für die Statusanzeige. Die Kommunikation mit einem PC erfolgt
über das Datenkabel (Pos. 3 in Abb. 3.9 - 18
, Seite 171). Das Stromversorgungskabel (Pos. 4 in
Abb. 3.9 - 18
, Seite 171) wird an die mitgelieferte Stromversorgung angeschlossen.
3.9.6.2 Verwendung
Das Energie- und Dateninterface dient zur Überprüfung, Instandhaltung und Reparatur von X-Zu-
führmodulen. Darüber hinaus kann es für die LP-Produktion zum Vorrüsten verwendet werden.
Das Energie- und Dateninterface wird dazu an der Basisplatte (Pos. 10 in Abb. 3.9 - 20
, Seite 173)
befestigt. Auch der Gurtrollenhalter (Pos. 11 in Abb. 3.9 - 20
, Seite 173) ist an die Basisplatte mon-
tiert. Bei eingelegtem Bauelementegurt können Sie die Schrittweite, die Abholposition und die
Transportgeschwindigkeit überprüfen oder neu vorgeben. Eine ausführliche Bedienungsanleitung
beschreibt die Handhabung des Interface und die Servicearbeiten dazu.
3.9.6.3 Lieferumfang
– Single Slot EDIF
– Netzteil, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Basisplatte mit Gurtrollenarm
– Bedienungsanleitung
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.10 BE-Wagen an der SIPLACE SX4
175
3.10 BE-Wagen an der SIPLACE SX4
Artikel-Nr. 00119722-xx BE-Wagen SIPLACE X-Serie
An den Automaten der SIPLACE SX4 können vier BE-Wagen SIPLACE X-Serie angedockt wer-
den.
3

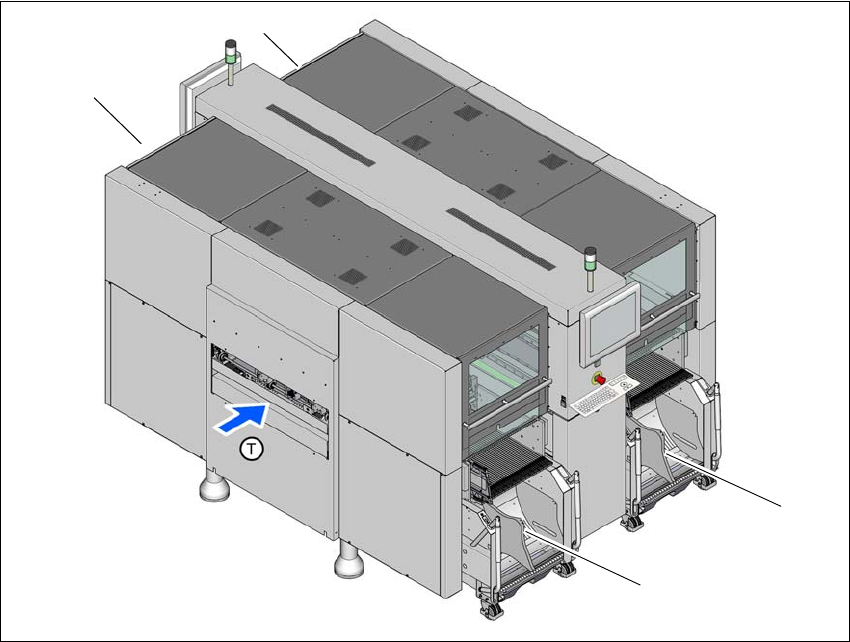

Abb. 3.10 - 1 Stellplätze der BE-Wagen, SIPLACE SX4
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) Leiterplatten-Transportrichtung
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
(1)
(4)
(2)
(3)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.10 BE-Wagen an der SIPLACE SX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
176
3
Abb. 3.10 - 2 BE-Wagen, SIPLACE X-Serie, mit einer LP-Transporthöhe von 950 mm
3
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm in den Führungssäulen.
(2) Stützklotz
(3) BE-Tisch
(4) Schaltzunge zum Schalten des Sicherheitsschalters in der BE-Wagen-Einzugsvorrichtung
