3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4 3.10 BE-Wagen an der SIPLACE SX4 Ab Softwareversion SR.706.xx Ausgabe 0 6/2012 DE 180 3.10.5 Abmessungen des BE-W ag ens, SIPLACE X-Serie 3 Abb. 3.10 - …
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.10 BE-Wagen an der SIPLACE SX4
179
3.10.4 Passmarken am BE-Wagen der SIPLACE X-Serie
3
Abb. 3.10 - 4 Passmarken am BE-Wagen der SIPLACE X-Serie
(1) Passmarken am BE-Wagen
Nach dem Andocken des BE-Wagens der SIPLACE X-Serie vermisst die Maschine die Passmar-
ken des BE-Wagens.
Bei Bauelementen mit einer Kantenlänge kleiner 0,5 mm, also 0402-Bauelemente und kleiner,
wird vor dem Abholen des ersten Bauelements die Lage des Bauelements mit der Gurttasche er-
mittelt.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.10 BE-Wagen an der SIPLACE SX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
180
3.10.5 Abmessungen des BE-Wagens, SIPLACE X-Serie
3
Abb. 3.10 - 5 Abmessungen des BE-Wagens, SIPLACE X-Serie, alle Maße in Millimeter
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.10 BE-Wagen an der SIPLACE SX4
181
3.10.6 BE-Tisch SIPLACE X-Serie
Die Zuführmodule werden mit ihrer vorderen Gleitführung auf die Einführhilfe (Pos. 1 in Abb.
3.10 - 6
) aufgelegt. Beim Einschieben gleitet das Zuführmodul mit seinen Führungen (Pos. 12 und
13 in Abb. 3.9 - 2
, Seite 151) auf dem Führungsprofil (Pos. 2 in Abb. 3.10 - 6) bis zur Anschlag-
leiste (Pos. 4 in Abb. 3.10 - 6
). Eine Zentrierbohrung (Pos. 5 in Abb. 3.10 - 6) an der Anschlagleiste
nimmt den Zentrierstift "vorne" (Pos. 4 in Abb. 3.9 - 1
, Seite 150) des X-Zuführmoduls auf. Zu-
gleich rastet die Verriegelungsklinke (Pos. 1 in Abb. 3.10 - 7
, Seite 182) des BE-Tisches an der
Verriegelungsrolle (Pos. 1 in Abb. 3.9 - 1
, Seite 150) des Zuführmoduls ein. Der Zentrierstift "hin-
ten" (Pos. 12 in Abb. 3.9 - 1
, Seite 150) an der Oberseite des Zuführmoduls wird von der Ausspa-
rung der Zentrierleiste (Pos. 3 in Abb. 3.10 - 6
) aufgenommen.
3

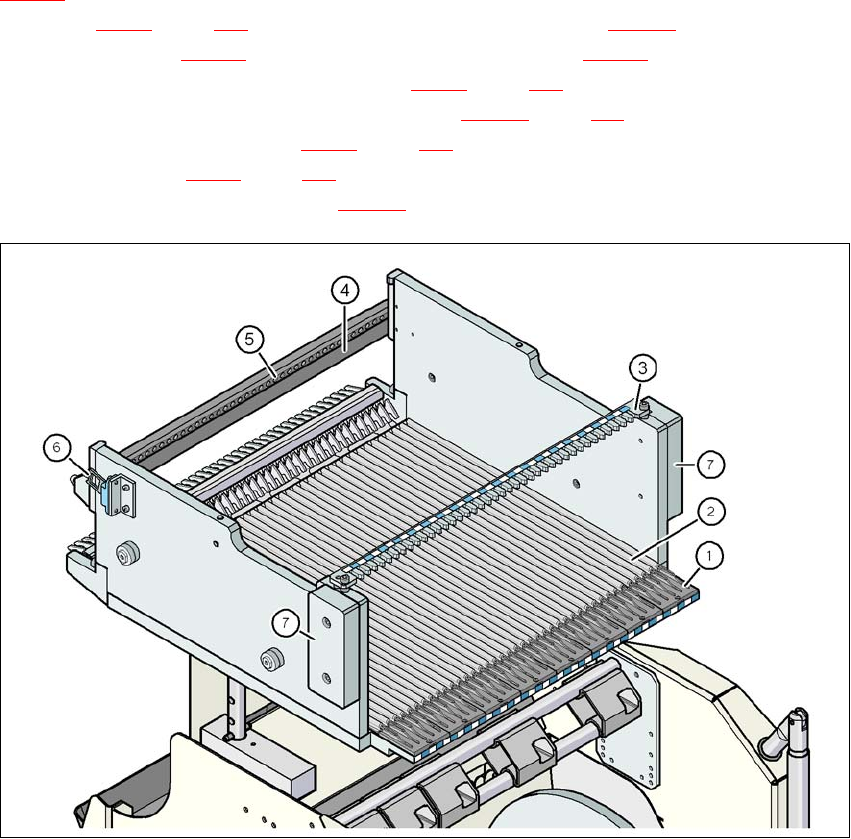

Abb. 3.10 - 6 BE-Tisch, SIPLACE X-Serie, Ansicht Rückseite
(1) Einführhilfe
(2) Führungsprofil (-Profil)
(3) Zentrierleiste zur Aufnahme des Zentrierstifts "hinten" für X-Zuführmodule
(4) Anschlagleiste
(5) Zentrierbohrungen
(6) Schaltzunge für den Sicherheitsschalter des NOT-HALT-Kreises
(7) Eingreifschutz
