3.11 DX-Tisch an der SIPLACE DX4
Die SIPLACE DX4 besitzt in der Standardkonfiguration vier DX-Tische, die bei Verwendung von
20 SIPLACE 2x8 mm X Gurtzuführmodulen mit jeweils bis zu 40 Spuren, Bauelementetypen auf-
nehmen können.
Die Handhabung der Zuführmodule auf den DX-Tischen ist grundsätzlich identisch mit der Hand-
habung auf den BE-Wecheltischen der SIPLACE SX4.
3
Abb. 3.11 - 1 Stellplätze der DX-Tische, SIPLACE DX4
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) Leiterplatten-Transportrichtung
(1)
(4)
(2)
(3)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.11 DX-Tisch an der SIPLACE DX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
188
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.1 Transport und Anlieferungskonfiguration
189
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
SIPLACE SX4 4
Innerhalb Europas werden der Automat und die BE-Wagen auf zwei Holzpaletten und in Plastik-
folien verpackt ausgeliefert. Außerhalb Europas werden der Automat und die BE-Wagen in Trans-
portkisten aus Holz angeliefert.
SIPLACE DX4 4
Innerhalb Europas wird der Automat auf einer Holzpalette und in Plastikfolie verpackt ausgeliefert.
Außerhalb Europas wird der Automat in einer Transportkisten aus Holz angeliefert. Die Gurtcon-
tainer und die Gurtabfallbehälter werden mit dem restlichen Zubehör verpackt und geliefert.
4.1.1.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4

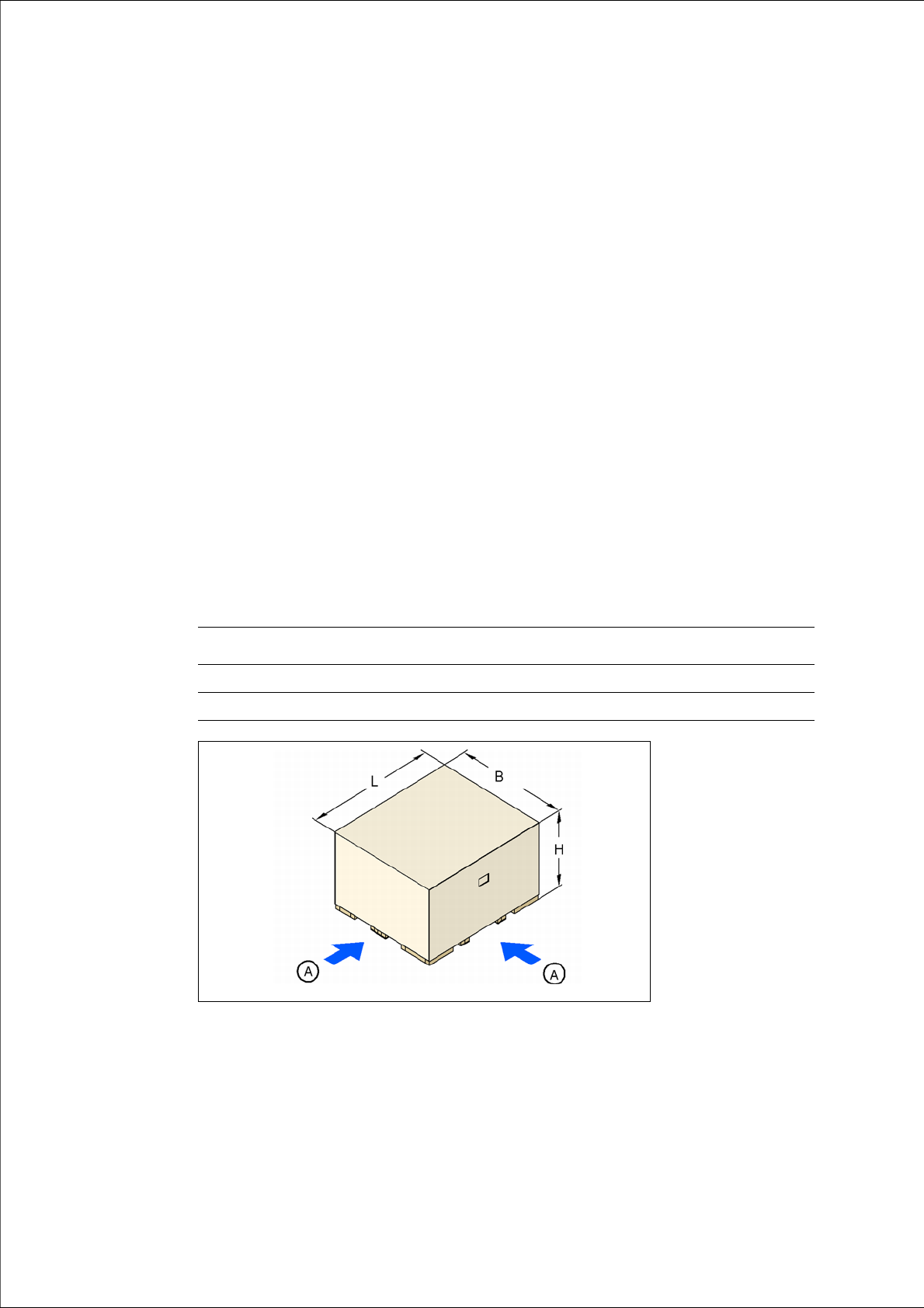

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
Automat (L x B x H) BE-Wagen
Palette 2790 mm x 2404 mm 2060 mm x 1350 mm
Holzkiste 2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
