Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.1 Transport und Anlieferungskonfiguration 197 4 Abb. 4.1 - 4 Auflageflächen - Gabel parallel zur Leiterp…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
196
4.1.5.2 Transportmittel
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
4.1.5.3 Ansatzpunkte des Gabelstaplers am Automaten
Die Abbildung 4.1 - 4, Seite 197 zeigt Ihnen die Ansatzpunkte des Gabelstaplers am Automaten,
wenn Sie den Automaten von der Palette heben oder ihn ohne Palette transportieren wollen.
HINWEIS 4
Transportieren Sie den Automaten bei längeren Wegstrecken immer mit Palette und Gabelstap-
ler, um Schäden am Automaten zu vermeiden.
WARNUNG 4
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Die Gabel muss parallel zum Leiterplattentransport ausgerichtet sein.
– Die Gabel muss mittig zur Maschine ausgerichtet sein.
– Die Gabel darf nur so weit geöffnet sein, dass sie sich immer innerhalb des Bereichs der Auf-
lagefläche der Maschinenunterseite (siehe Abb. 4.1 - 4
, Seite 197) befindet.
– Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern, dass der Automat
außerhalb dieser Auflagefläche angehoben wird. Eine Verformung des Maschinenrahmens
und/oder Beschädigungen von Kabeln und Leitungen wäre die Folge.
Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Gabelabstand, wenn die Gabel parallel zur Leiterplatten-
Transportrichtung verläuft
ca. 420 mm
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.1 Transport und Anlieferungskonfiguration
197
4

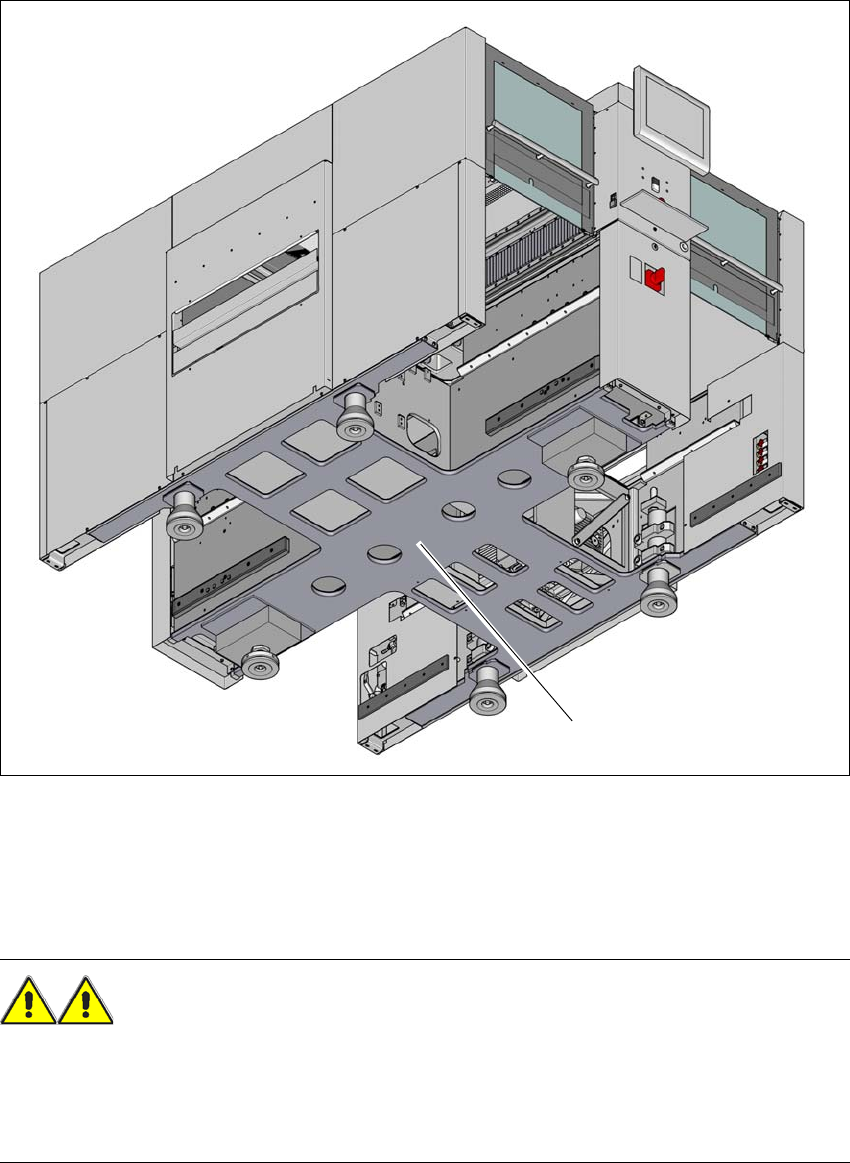

Abb. 4.1 - 4 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung (Beispiel SX4)
(1) Auflagefläche für die Gabel des Gabelstaplers
4.1.5.4 Was Sie beim Transport unbedingt beachten sollten
WARNUNG 4
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Schleifen die Maschinenfüße während des Transports auf dem Boden oder stoßen
diese gegen ein Hindernis, könnten die Maschinenfüße und/oder die Befestigung beschädigt
werden.
(1)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
198
4.2 Infrastruktur des Aufstellungsorts
4.2.1 Empfehlungen zur Untergrundbeschaffenheit
Der Untergrund des Automaten muss fest und eben sein, denn dynamische Kräfte können beim
Betrieb des Automaten Schwingungen am Aufstellort erzeugen. Die Größe der Schwingungen
hängt von der Unterbodenkonstruktion ab. Grundsätzlich geeignet sind, sofern die Parameter für
die Bodenbelastung usw. eingehalten werden:
– Stahlbeton-Deckenkonstruktionen, z.B. Decken in Industriehallen
– Stahlbeton-Bodenplatten, z.B. Betonböden in nicht unterkellerten Industriehallen
– Räume mit Doppelboden, sofern in den Zwischenraum ein stabiles Fundament eingezogen
ist. Für dieses Zwischenfundament gelten die gleichen Aufstellbedingungen. Es kann aus
Stahlträgern oder aus Beton gefertigt sein.
4.2.1.1 Maximale Bodenebenheit
Der Untergrund des Automaten darf maximal ein Gefälle von 0,63% aufweisen. Das entspricht
einem Gefälle von 5 mm auf einer Stecke von 800 mm (z. B. die Breite eines BE-Tisches).
4.2.1.2 Maschinengewicht und Flächenlast
Die Werte für Maschinengewichte und Flächenlast finden Sie in Abschnitt 3.3.1, Seite 103.
4
4.2.2 Druckluftversorgung
4.2.2.1 Druckluftversorgung überprüfen
Überprüfen Sie, ob die Druckluftversorgung den vorgeschriebenen Maschinenspezifikationen
entspricht (siehe Tabelle in Abschnitt 3.2
, Seite 101).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
Protokollieren Sie die Drucklufteigenschaften am Aufstellungsort.
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 4
