Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.2 Infrastruktur des Aufstellungsorts 201 4.2.3.2 Netzversorgung überprüfen Überprüfen Sie, ob die Netzve…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
200
4.2.3 Netzversorgung
4

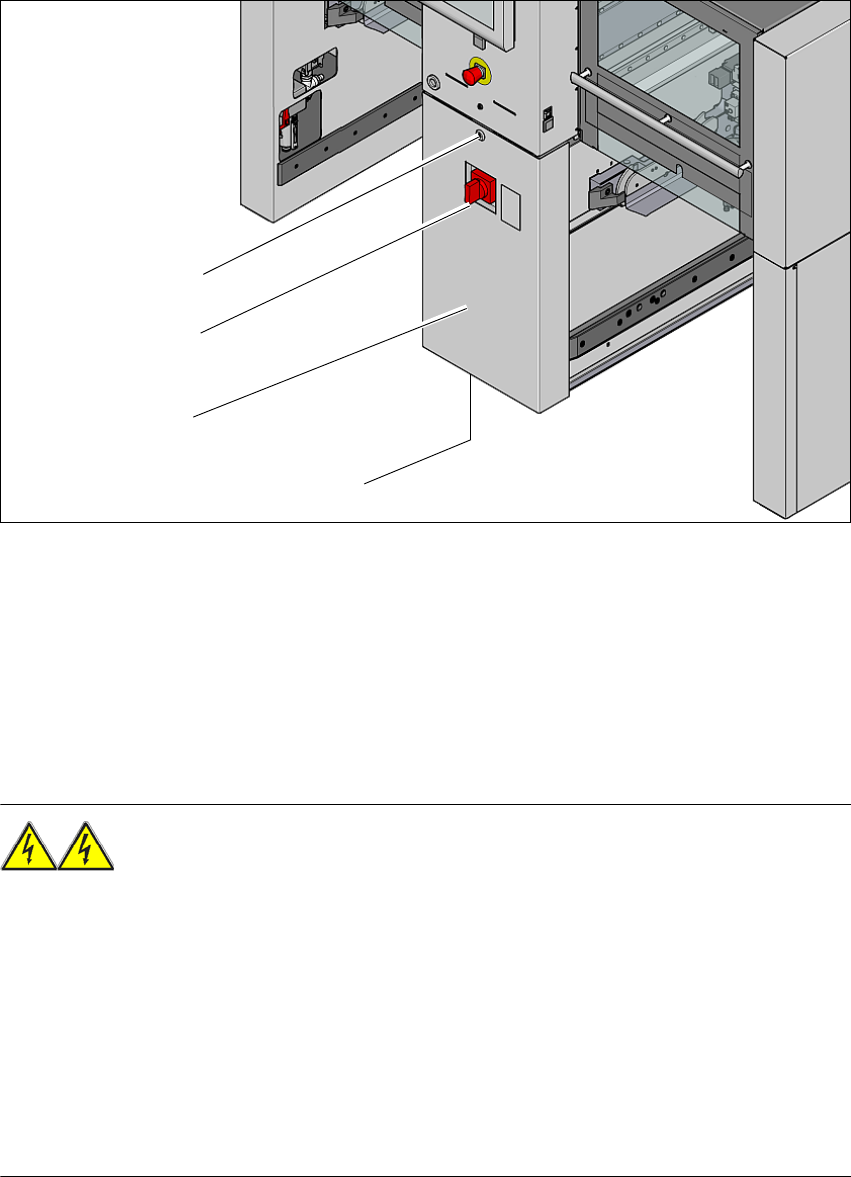

Abb. 4.2 - 2 Lage der Stromversorgung am Automaten (Beispiel SX4)
(1) Verriegelung
(2) Hauptschalter mit Sicherung gegen Wiedereinschalten
(3) Stromversorgungseinschub (hinter der Abdeckung)
(4) Netzanschlusskabel
4.2.3.1 Gefahrenhinweise
WARNUNG
Der Automat wird mit 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~, 3x380V~, 3x400V~
bzw. 3 x 415 V~ ± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher le-
bensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Um-
gang mit diesem Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie
erheblichem Sachschaden führen. 4
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere
EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes und zertifiziertes Personal darf die Abdeckung über dem Stromversor-
gungseinschub öffnen und den Automaten an die Stromversorgung anschließen.
(1)
(2)
(3)
(4)
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.2 Infrastruktur des Aufstellungsorts
201
4.2.3.2 Netzversorgung überprüfen
Überprüfen Sie, ob die Netzversorgung den vorgeschriebenen Maschinenspezifikationen ent-
spricht (siehe Tabelle in Abschnitt 3.2
, Seite 101).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
HINWEIS: 4
Technisch bedingt treten in der Stromversorgung Spitzenlasten auf. Bitte klären Sie gegebenen-
falls die Netzimpedanz mit Ihrem Energieversorgungsunternehmen ab.
4.2.3.3 Netzversorgungskabel - Spezifikation
Für die Netzversorgung des Automaten gelten auf Kundenseite folgende Spezifikationen:
– 5 x 2,5 mm² bei 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ bei Kabellängen bis zu 20 Metern zwi-
schen Verteilung und Netzanschluß des Bestückautomaten auf Kundenseite. Über 20 Meter
Kabellänge 5 x 4 mm².
– 5 x 4 mm² bei 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ bei Kabellängen bis zu 20
Metern zwischen Verteilung und Netzanschluß des Bestückautomaten auf Kundenseite.
Über 10 Meter Kabellänge 5 x 6 mm².
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
WARNUNG 4
Die elektrischen Leitungen zu jedem einzelnen Automaten und zu den installierten Optionen
müssen eindeutig gekennzeichnet sein und sich zweifelsfrei zuordnen lassen. Es gelten die Vor-
schriften des Landes, in dem der Automat betrieben wird.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
202
4.2.3.4 Netzanschluss - Auslieferungskonfiguration
Je nach Netzversorgung ist der Netztanschluss bei Auslieferung entsprechend konfiguriert.
– Die Maschine ist für die Spannungen 204V AC, 220V AC oder 230V AC konfiguriert.
An der Maschine befindet sich das Netzanschlusskabel OHNE Stecker. 4
4
Abb. 4.2 - 3 Bezeichnung der Adern am Netzanschlusskabel
– Die Maschine ist für die Spannungen 380V AC, 400V AC oder 415V AC konfiguriert.
An der Maschine befindet sich das Netzanschlusskabel MIT Cekon-Stecker. 4
4
Abb. 4.2 - 4 Belegung des Cekon-Steckers
1 = (L1): Drehstromphase
2 = (L2): Drehstromphase
3 = (L3): Drehstromphase
4 = (N): Neutralleiter
grün/gelb = (PE): Schutzleiter
PE
L1
L2
L3
N
