Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.2 Infrastruktur des Aufstellungsorts 203 4.2.3.5 Netzversorgungskabel anschließen 4 Abb. 4.2 - 5 Klemmen…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
202
4.2.3.4 Netzanschluss - Auslieferungskonfiguration
Je nach Netzversorgung ist der Netztanschluss bei Auslieferung entsprechend konfiguriert.
– Die Maschine ist für die Spannungen 204V AC, 220V AC oder 230V AC konfiguriert.
An der Maschine befindet sich das Netzanschlusskabel OHNE Stecker. 4
4
Abb. 4.2 - 3 Bezeichnung der Adern am Netzanschlusskabel
– Die Maschine ist für die Spannungen 380V AC, 400V AC oder 415V AC konfiguriert.
An der Maschine befindet sich das Netzanschlusskabel MIT Cekon-Stecker. 4
4
Abb. 4.2 - 4 Belegung des Cekon-Steckers
1 = (L1): Drehstromphase
2 = (L2): Drehstromphase
3 = (L3): Drehstromphase
4 = (N): Neutralleiter
grün/gelb = (PE): Schutzleiter
PE
L1
L2
L3
N
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.2 Infrastruktur des Aufstellungsorts
203
4.2.3.5 Netzversorgungskabel anschließen
4
Abb. 4.2 - 5 Klemmenfeld für den Anschluss des Netzanschlusskabels
(1) Klemmenfeld (Primärklemmen des Drehstromtransformators)
(2) Stromversorgungseinheit
(3) Netzanschlussklemmen
Crimpen Sie an jedes Aderende eine Aderendhülse.
Führen Sie das Netzversorgungskabel zu den Netzanschlussklemmen (Pos. 3).
Klemmen Sie das Kabel den Netzanschlussklemmen (Pos. 3) an
(L1): Drehstromphase 4
(L2): Drehstromphase 4
(L3): Drehstromphase 4
(N): Neutralleiter 4
(PE): Schutzleiter PE 4
Sorgen Sie für einen genügend großen Biegeradius. Die Adern dürfen nicht geknickt werden.
Fixieren Sie Netzversorgungskabel mit Hilfe von Kabelbindern.
(1)
(2)
(3)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
204
4.2.3.6 Anschlüsse an der Primärseite des Drehstromtransformators T1 überprüfen
Die Primärseite des Drehstromtransformators muss für die jeweilige Versorgungsspannung kon-
figuriert sein.
Überprüfen Sie deshalb an der Klemmleiste (Pos.1), ob die Primärseite des Drehstromtrans-
formators für die jeweilige Versorgungsspannung korrekt angeschlossen ist.
4

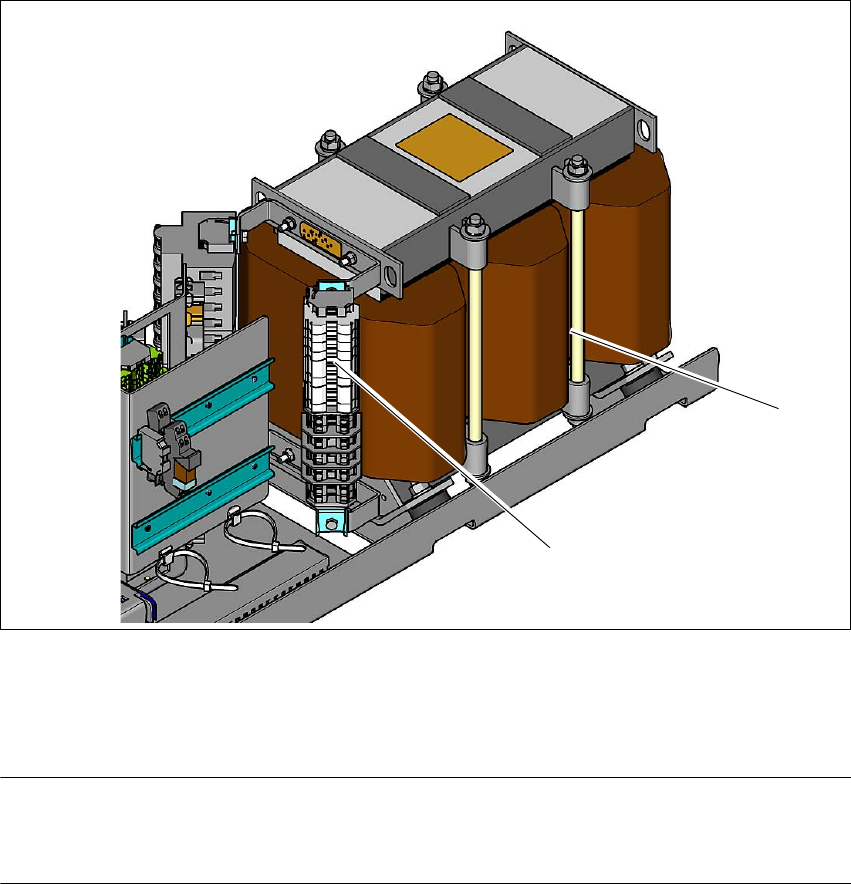

Abb. 4.2 - 6 Klemmenfeld der Primärseite des Drehstromtransformators T1
(1) Klemmenfeld mit Primäranschlüssen des Drehstromtransformators
(2) Drehstromtransformator
HINWEIS 4
Das Versorgungsnetz für Japan Nord (3 x 200 V~) und das Versorgungsnetz in den USA
(3 x 208 V~) werden an die Klemmen für 3 x 204 V~ angeschlossen.
In der nachfolgenden Übersicht sehen Sie die Anschlussmöglichkeiten für die Primärspannungen
des Drehstromtransformators.
(1)
(2)
