4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4 4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 226 4.3.8.2 Den Automaten mit dem Luf tkissen-T ransport system ausrichten …
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.3 Den Automaten aufstellen
225
4
Abb. 4.3 - 13 Mittleren Maschinenfuß ausrichten und kontern
Kontrollieren Sie noch einmal die exakte Ausrichtung des Automaten mit der Maschinenwas-
serwaage.
Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
226
4.3.8.2 Den Automaten mit dem Luftkissen-Transportsystem ausrichten
Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter die Auflagepunkte am
Maschinenrahmen.
Heben Sie den Automaten an und richten Sie ihn zur Linie aus.
Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Auto-
maten. Er soll zwischen 1 mm und 3 mm betragen.
Senken Sie den Automaten ab.
4

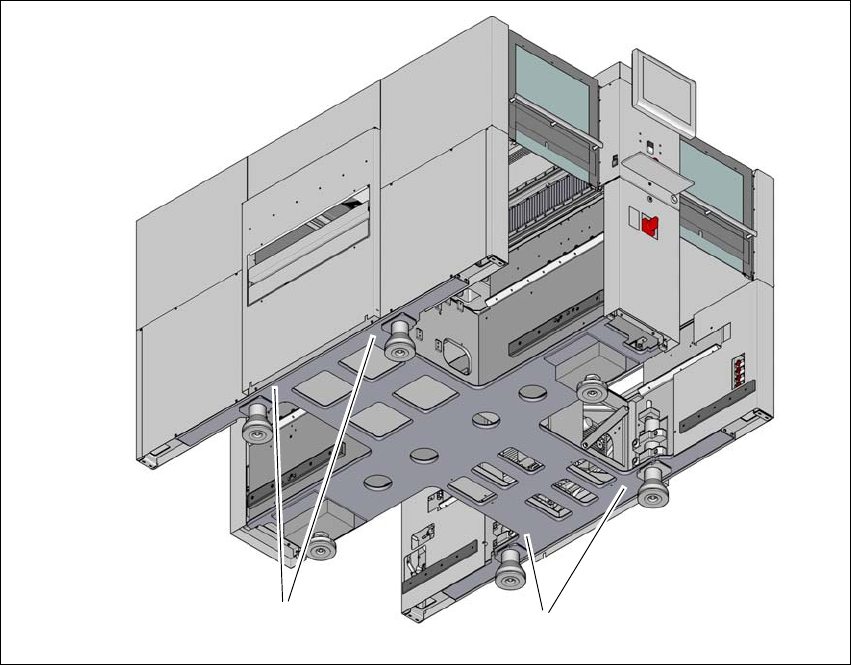

Abb. 4.3 - 14 Auflagepositionen für das Luftkissen-Transportsystem (Beispiel SX4)
(1) 4 Auflagepunkte für das Luftkissen-Transportsystem
(1)
(1)
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.3 Den Automaten aufstellen
227
4.3.9 Transportsicherungen entfernen
Die Transportsicherungen sind auf den Linearführungen aufgeschraubt. Jedes Portal ist mit zwei
Transportsicherungen an der X-Achse und Y-Achse gesichert.
Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
Wird der SIPLACE Automat transportiert, müssen die Transportsicherungen zum Transport
montiert werden.
4.3.10 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Automaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
VORSICHT 4
– Entfernen Sie daher den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
– Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschriebenen Fett
nach.
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu einer er-
heblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
