4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4 4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 228 4.4 BE-W agen an die LP-T ransporthöhe anp assen Der BE-…
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.3 Den Automaten aufstellen
227
4.3.9 Transportsicherungen entfernen
Die Transportsicherungen sind auf den Linearführungen aufgeschraubt. Jedes Portal ist mit zwei
Transportsicherungen an der X-Achse und Y-Achse gesichert.
Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
Wird der SIPLACE Automat transportiert, müssen die Transportsicherungen zum Transport
montiert werden.
4.3.10 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Automaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
VORSICHT 4
– Entfernen Sie daher den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
– Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschriebenen Fett
nach.
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu einer er-
heblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX4/DX4
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
228
4.4 BE-Wagen an die LP-Transporthöhe anpassen
Der BE-Wagen lässt sich mit wenigen Handgriffen auf folgende Leiterplatten-Transporthöhen ein-
stellen:
900 mm 4
930 mm (Standardhöhe) 4
950 mm (SMEMA-Höhe) 4
4

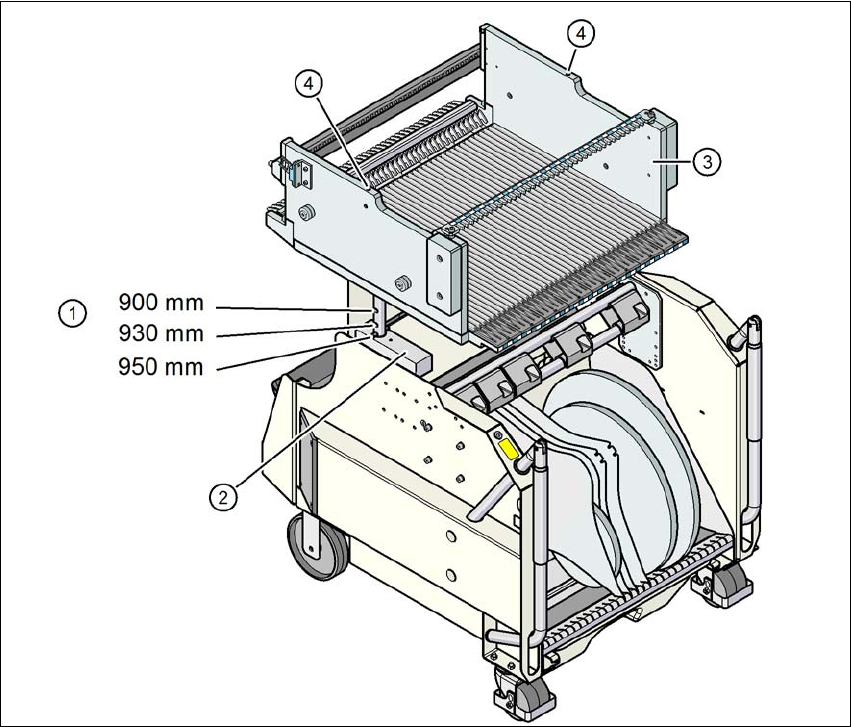

Abb. 4.4 - 1 BE-Wagen
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm.
(2) Klotz
(3) BE-Tisch
(4) M8-Bohrungen zum Befestigen der Montagehilfe
Betriebsanleitung SIPLACE SX4/DX4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
229
4.4.1 Warnhinweise
WARNUNG 4
Nur Technikern der Firma ASM Assembly Systems GmbH&Co.KG oder zertifizierten Personen
ist es erlaubt, die BE-Wagenhöhe zu verstellen.
Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Nehmen Sie alle Zuführmodule vom BE-Tisch, wenn Sie den BE-Tisch in der Höhe verstellen
wollen.
4.4.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Montagehilfe (Art.-Nr. 03015976-xx)
– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
4.4.3 BE-Wagenhöhe ändern
WARNUNG 4
Nehmen Sie alle Zuführmodule vom BE-Tisch.
Montieren Sie zur Höhenverstellung die Montagehilfe an den BE-Tisch. Sie verhindert Verfor-
mungen des BE-Tisches, wenn der Tisch angehoben oder abgesenkt wird.
Befestigen Sie die Montagehilfe mit den beiden Innensechskantschrauben M8 x 50 am BE-
Tisch. Es stehen zwei verschiedene Bohrungen für den BE-Tisch 60 und BE-Tisch 30 zur Ver-
fügung.
Hängen Sie den Haken der Hebevorrichtung in die Öse ein.
Lösen Sie die Befestigungsschrauben und heben Sie die BE-Tisch in die gewünschte Posi-
tion.
Montieren Sie die Befestigungsschrauben und ziehen diese fest.
