Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.2 Bedien- und Anzeigeelemente 237 5.2 Bedien- und Anzeigeelemente 5.2.1 Übersicht 5 Abb. 5.2 - 1 Bedien- und …
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.1 Personalprofile Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
236
5.1.3 Bedienebene "Service (Kunde)"
5.1.3.1 Aufgaben
Zum Aufgabengebiet des Servicepersonals zählt:
– Umfangreiche Instandhaltungstätigkeiten
– Tausch von Ersatzteilen
– Editieren von Maschinendaten
– Kalibrieren der Maschine
5.1.4 Bedienebene "Service (SIPLACE)"
5.1.4.1 Aufgaben
Der Programmierer hat folgenden Aufgabenbereich:
– CAD-Daten aufbereiten
– Visiondaten erstellen und abgleichen (Teachen)
– Bestückprogramme erstellen
– Neuen Auftrag implementieren
– Datenpflege
– Datensicherung
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.2 Bedien- und Anzeigeelemente
237
5.2 Bedien- und Anzeigeelemente
5.2.1 Übersicht
5

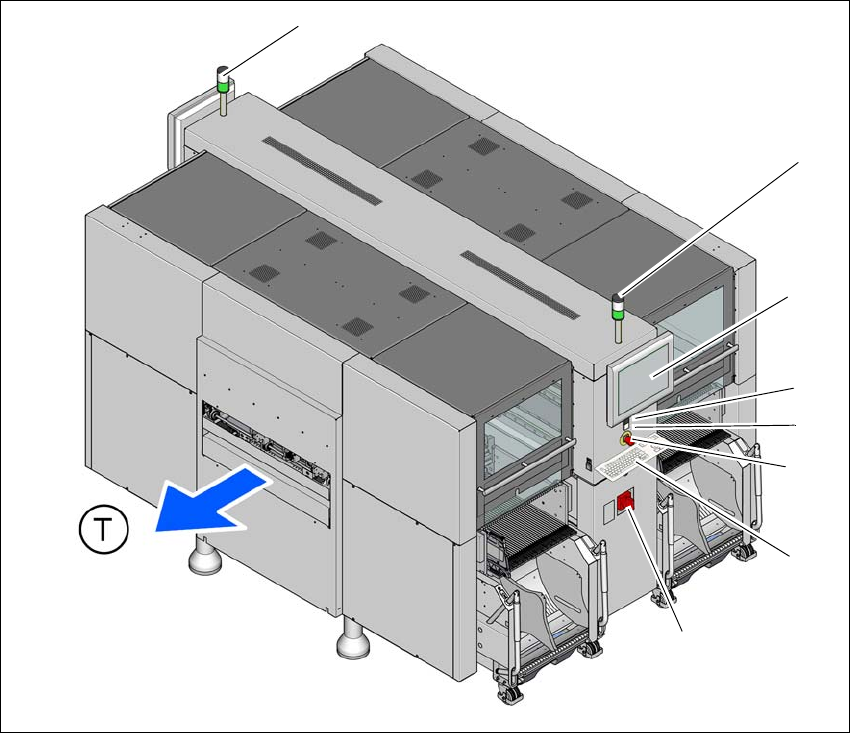

Abb. 5.2 - 1 Bedien- und Anzeigeelemente (Beispiel SX4)
5.2.2 Beschreibung
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
(1) Hauptschalter (5) Starttaster (grün)
(2) Stopptaster (schwarz) (6) LCD-Bildschirm
(3) NOT-HALT-Taster (7) Meldeleuchten
(4) Tastatur (T) Leiterplatten-Transportrichtung
(1)
(2)
(3)
(5)
(6)
(7)
(7)
(4)
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.2 Bedien- und Anzeigeelemente Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
238
Hauptschalter 5
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Automaten.
WARNUNG
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Automaten noch
lebensgefährliche Spannungen. 5
Stopptaster 5
Mit dem weißen Taster halten Sie den Bestückbetrieb des Automaten an.
Starttaster (grün) 5
Mit dem grünen Taster starten Sie den Automaten nach dem Einschalten bzw. nach Beseitigung
von Fehlfunktionen.
NOT-HALT-Taster 5
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. Die Stromversorgung zu den Portalach-
sen, BE-Wagen, Transportbändern und Schneidgeräten wird unterbrochen, die Spannungsver-
sorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Drehen
wieder entriegeln.
LCD-Bildschirm 5
Auf jeder Seite des Automaten befindet sich ein Flachbildschirm mit LCD-Technik und berüh-
rungsempfindlicher Bildschirmoberfläche (Touchscreen).
Tastatur 5
Unterhalb des Bildschirms ist die Tastatur untergebracht.
VORSICHT 5
Stoßgefahr am Monitor mit Tastatur
Bei Arbeiten am BE-Wagen besteht die Gefahr, dass man sich am Monitor mit Tastatur stößt.
– Drehen Sie den Monitor mit Tastatur ganz zur Seite.
– Achten Sie darauf, dass Sie sich mit dem Kopf nicht unter dem Monitor mit Tastatur befinden.
5
