Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.5 Die Bedienoberfläche 251 Beispiel: Ansicht "Zufü hrmodul, Bauelemente und Pip etten" Klicken Si…
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.5 Die Bedienoberfläche Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
250
5.5.4 Bedienung der Stationssoftware innerhalb der Ansichten
Die meisten Ansichten, die mit Hilfe der Symbolleiste (siehe Abschnitt 5.5.3, Seite 249) aufgeru-
fen werden, haben auf der rechten Seite der Bedienoberfläche eine zusätzliche vertikale Sym-
bolleiste für Unteransichten und Funktionen.
HINWEIS
Eine detaillierte Beschreibung der einzelnen Funktionen finden Sie in der Online-Hilfe. 5

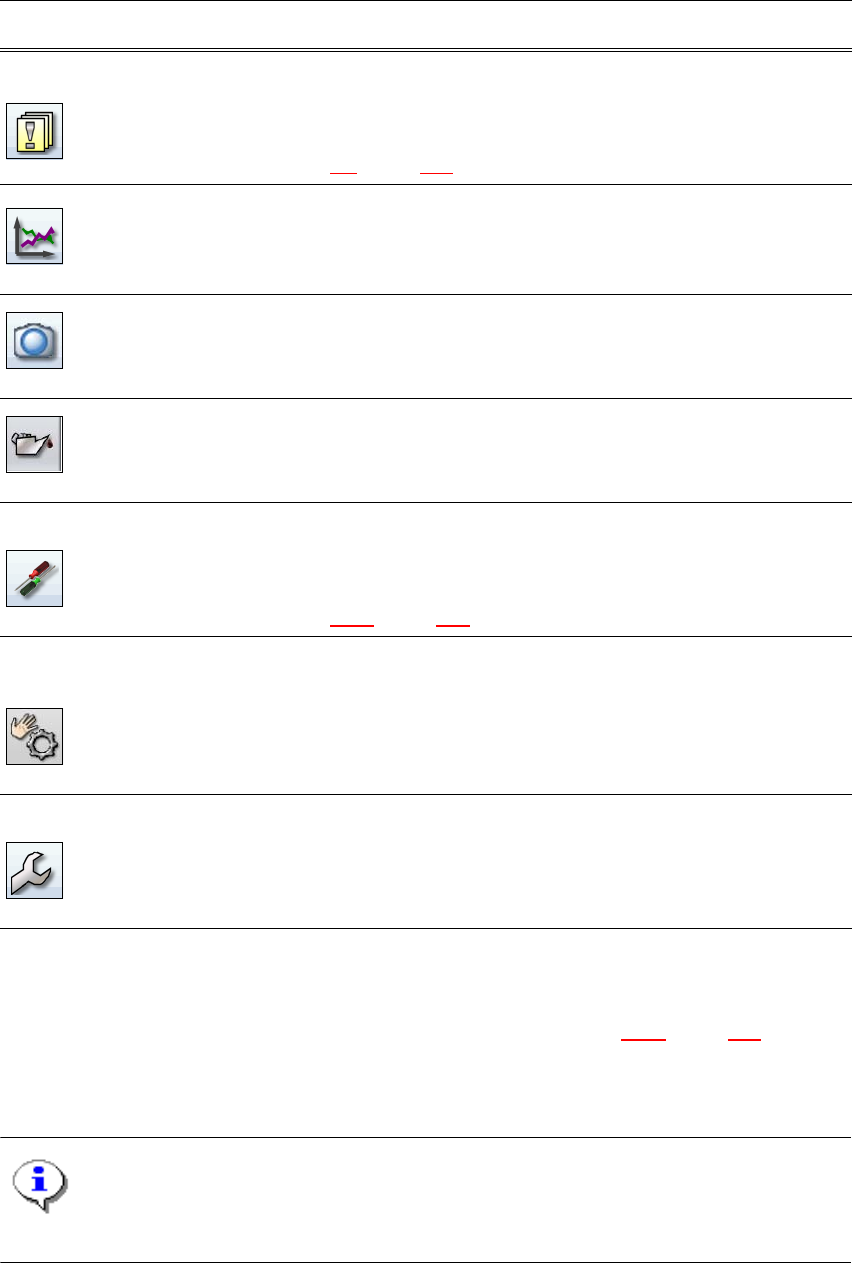

Nachrichten Anzeige von Nachrichten zu aktuellen und früheren Ereignissen.
Die Nachrichten werden nach ihrer Art unterschieden. Es ist eine
Tabelle für Spurfehler, Transportfehler, Maschinenfehler, allgemei-
ne Fehler und verkettete Fehlermeldungen aufrufbar (siehe Ab-
schnitt 5.6
, Seite 254).
Statistik Anzeige von Statistik über Leistung, Qualität und abgeworfenes
Material. Anzeige der Leistung der Maschinen und Leiterplatten.
Starten von OIS (Operator Information System), nähere Informati-
onen siehe Dokumentation zu OIS.
Live-Bild wäh-
rend der Bestü-
ckung
Anzeige der einzelnen Kamera-Live-Bilder.
Erst ab Bedienebene "Erweiterte Produktion" :
Anzeige und Speichern der Vision-Dumps.
Wartungsstatus Enthält informationen über den Wartungsstatus der Maschine.
Für weitere informationen, sehen Sie bitte die Instandhaltungsan-
leitung.
Einstellungen Enthält alle Einstellungen und Optionen.
Einstellen der Bedienebene, Sprache der Bedienoberfläche.
Anzeige und Ändern von Maschineneinstellungen, Benutzerein-
stellungen, Maschinenoptionen und Software-Optionen, siehe Ab-
schnitt 5.5.5
, Seite 253.
Sensoren und
Funktionen über-
prüfen
Enthält Informationen und Funktionen für Test und Diagnose.
Verhalten der Start-Taste der Maschine einstellen.
Erst ab Bedienebene "Erweiterte Produktion" verfügbar:
Gesamtreferenzlauf, Funktionen des C&P20-Kopfes testen.
Einzelfunktionen und Dauerläufe. Jedes Portal wird einzeln ange-
steuert.
Service Service-Tools.
Erst ab Bedienebene "Service (Kunde)" verfügbar.
Einrichten und Kalibrieren des SIPLACE Bestückautomaten,
Download von embedded Softwareversionen, Kalibrierung und
Konfiguration der Gesamtmaschine.
Symbol Ansicht Beschreibung
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.5 Die Bedienoberfläche
251
Beispiel: Ansicht "Zuführmodul, Bauelemente und Pipetten"
Klicken Sie in der Symbolleiste auf "Zuführmodul, Bauelemente und Pipetten" .
Die folgende Ansicht wird geöffnet:
5

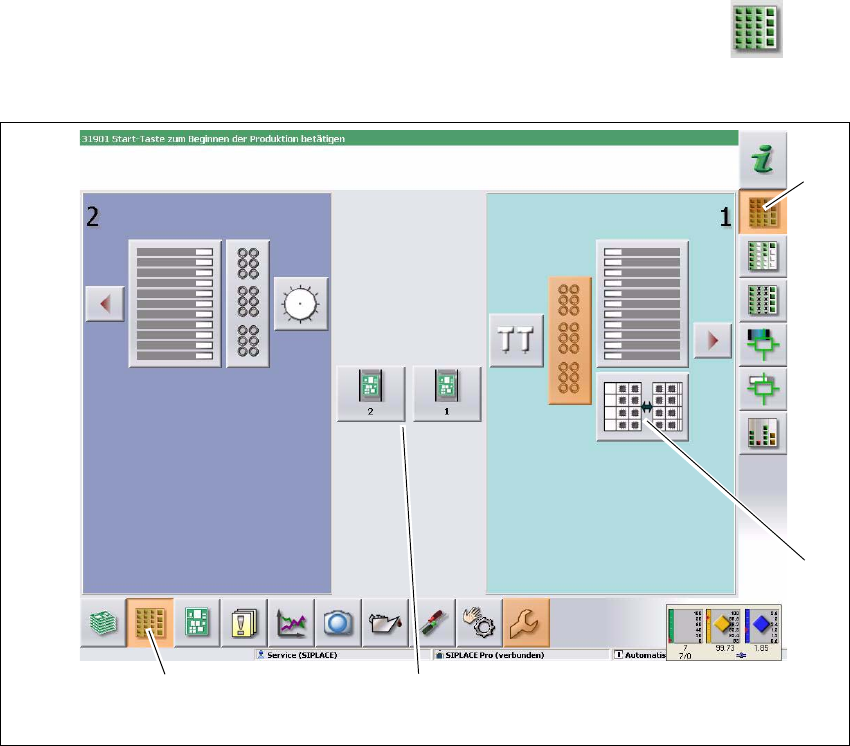

Abb. 5.5 - 3 Bedienoberfläche in der Ansicht "Zuführmodul, Bauelemente und Pipetten" (am Beispiel der SIPLACE
SX2)
Legende
(1) Symbolleiste (Schaltfläche "Zuführmodul, Bauelemente und Pipetten")
(2) Vertikale Symbolleiste der Ansicht "Zuführmodul, Bauelemente und Pipetten"
(3) Bearbeitungsbereich mit 2 Portalen
(4) Schaltfläche für Pipettenwechsel auf Portal 2
Klicken Sie z.B. auf den WPC von Portal 1 (Schaltfläche 4), um die Konfiguration zu überprü-
fen.
(1)
(2)
(3)
(4)
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.5 Die Bedienoberfläche Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
252
Die folgende Ansicht wird geöffnet
5

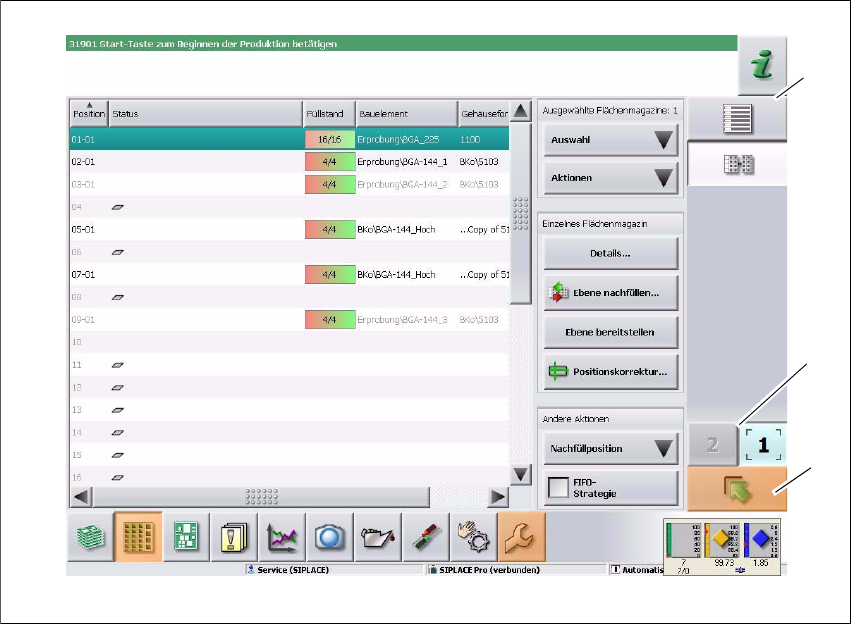

Abb. 5.5 - 4 Bedienoberfläche in der Ansicht "WPC" (am Beispiel der SIPLACE SX2)
Legende
(1) Vertikale Symbolleiste "WPC"
(2) Schaltfläche "Eine Ebene höher", um zurück zur vorherigen Ansicht zu gelangen (hier: Ansicht
"Zuführmodul, Bauelemente und Pipetten", siehe vorige Abbildung)
(3) Schaltflächen zum direkten Wechseln auf ein anderes Portal
(1)
(2)
(3)
