Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.6 Alarminformationen und Online Hilfe
257
5.6.3 Bedeutung der Farben in den Alarminformationen in der Online-Hilfe
5
5.6.4 Kontextsensitive Online Hilfe
Um Informationen zur aktuellen Ansicht anzuzeigen, wird durch Anklicken des Symbols das
Hilfesystem für den Stationsrechner gestartet. Das Hauptfenster des Hilfesystems mit den
Alarminformationen wird geöffnet. Die Informationen beziehen sich dabei auf die aktuell ange-
zeigte Ansicht, von dem die Hilfe gestartet wurde. Über das Inhaltsverzeichnis, den Index und die
Suchfunktionen können Sie alle Inhalte der Online Hilfe erhalten.
Text-Markierung Bedeutung
roter Text Alarmnummer und Alarmmeldung
schwarzer Text mögliche Ursache(n) des Alarms
grüner Text Anweisungen zur Behebung des Alarms
blauer unterstrichener Text Aufruf von zusätzlichen Informationen
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.7 Meldeleuchten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
258
5.7 Meldeleuchten
5.7.1 Übersicht
Die Meldeleuchten signalisieren Betriebszustände und Fehlfunktionen des Automaten. Bei den
SIPLACE Automaten kann eine zweifarbige oder dreifarbige Meldeleuchte verbaut werden. Das
jeweilige Meldeleuchte-System (zweifarbig oder dreifarbig) wird in der Autokonfiguration einge-
stellt, siehe Installationsanleitung zur Stationssoftware, Artikelnummer 00196771-xx.
5.7.1.1 Zweifarbige Meldeleuchte

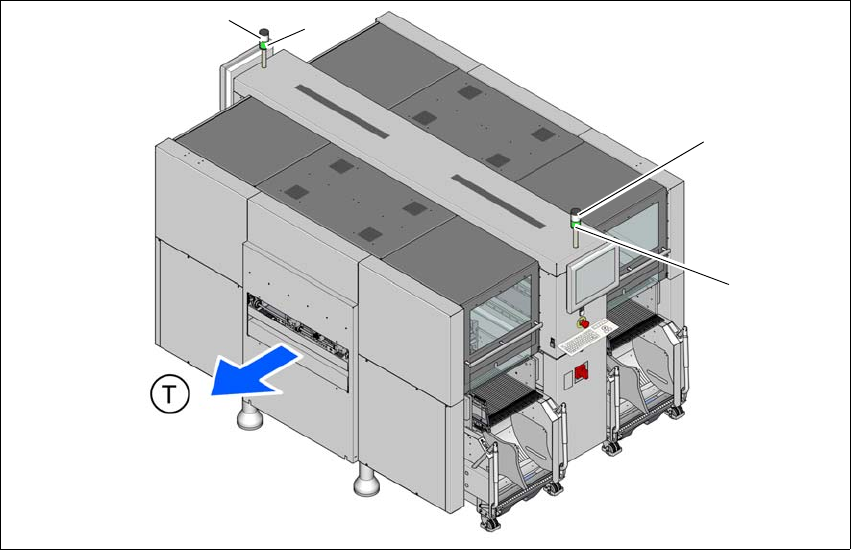

Abb. 5.7 - 1 Meldeleuchten für Betriebszustände (Beispiel SX4)
L1 Meldeleuchte weiß, rechts
L2 Meldeleuchte grün
L3 Meldeleuchte weiß, links
T LP-Transportrichtung
(L2)
(L1)
(L3)
(L2)
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.7 Meldeleuchten
259
5.7.1.2 Dreifarbige Meldeleuchte

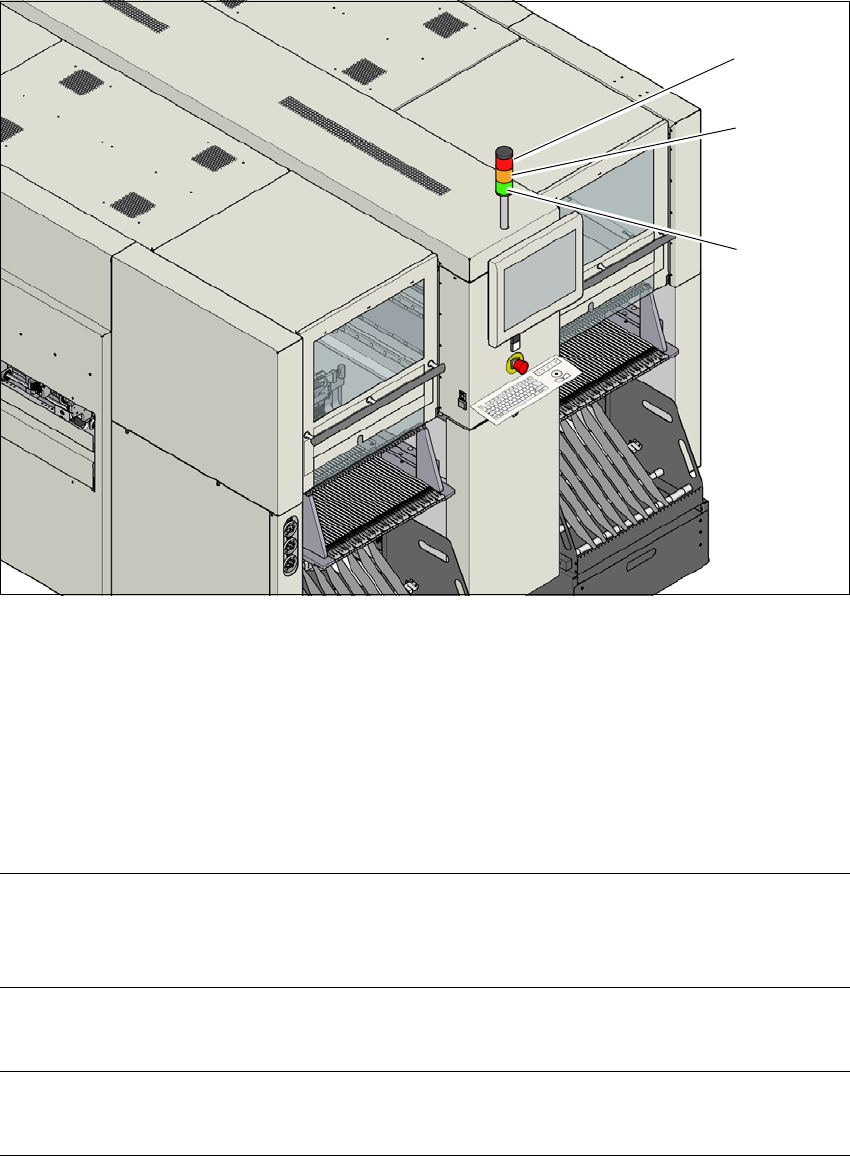

Abb. 5.7 - 2 Meldeleuchten für Betriebszustände (Beispiel DX4)
L1 Meldeleuchte rot
L2 Meldeleuchte gelb
L3 Meldeleuchte grün
5.7.2 Statusanzeige und deren Bedeutung
5
(L2)
(L1)
(L3)
Bedeutung Maschinenseite Status - zweifarbig
(Weiss/Grün)
Status - dreifarbig
(Rot/Gelb/Grün)
Der Automat produziert beide Seiten Weiß: --
Grün: Ein
Rot: Aus
Gelb: Aus
Grün: Ein
Der Automat wartet auf eine
Leiterplatte an der Eingabe.
beide Seiten Weiß: --
Grün: 700 - 700
Rot: Aus
Gelb: Aus
Grün: 500 - 500
