5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4 5.10 Zuführmodule rüsten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 270 5.10 Zuführmodule rüsten Im nachfolgenden Kapitel werd en die Bilder von der SIPLA…

Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine

Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.9 Kontrollgang durchführen

269

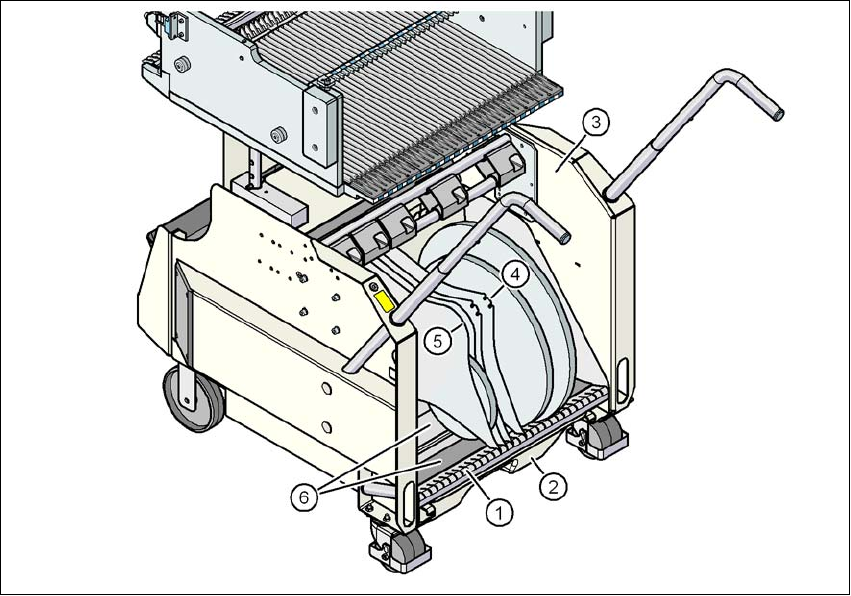

Abb. 5.9 - 3 Trennbleche im Gurtcontainer

(1) Führungsleiste für die Trennbleche

(2) Gurtabfallbehälter

(3) Gurtcontainer

(4) Lage des Trennblechs, wenn Steckachsen verwendet werden

(5) Lage des Trennblechs, wenn keine Steckachsen verwendet werden

(6) Gleitauflagen für die Gurtrollen

5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4

5.10 Zuführmodule rüsten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE

270

5.10 Zuführmodule rüsten

Im nachfolgenden Kapitel werden die Bilder von der SIPLACE SX4 gezeigt. Die Rüstung der X-

Zuführmodule auf den Bauelemente-Wechseltischen der SIPLACE SX4 ist jedoch grundsätzlich

identisch mit der Kontrolle auf den DX-Tischen/DX-Wechseltischen der SIPLACE DX4.

5.10.1 Hinweise zur Behandlung von Zuführmodulen

Zuführmodule sind Präzisionsgeräte. Gehen Sie deshalb mit den Zuführmodulen umsichtig um.

 Vermeiden Sie, Zuführmodule gegen Hindernisse zu stoßen.

 Lassen Sie die Zuführmodule nicht fallen.

 Verwenden Sie zur Instandhaltung nur geeignetes Werkzeug.

5.10.2 X-Zuführmodule vom BE-Tisch abnehmen

Abb. 5.10 - 1 X-Zuführmodule vom BE-Tisch abnehmen

(1) Entnahmegriff

(2) Statusanzeige

(3) LCD-Anzeige

(4) Klinke zum Verriegeln der X-Zuführmodule

Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine

Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.10 Zuführmodule rüsten

271

Im betriebsbereiten Zustand leuchtet die Statusanzeige (Pos. 2 in Abb. 5.10 - 1, Seite 270) grün,

wenn das X-Zuführmodul in der aktuellen Rüstung enthalten ist. Ist das Zuführmodul nicht in der

aktuellen Rüstung enthalten, bleibt die Statusanzeige dunkel.

Das X-Zuführmodul ist durch eine Klinke im BE-Tisch verriegelt und kann nicht herausgezogen

werden. Wollen Sie Zuführmodule vom BE-Tisch abnehmen, gehen Sie wie folgt vor:

 Drücken Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 1, Seite 270). Der Entnahmegriff

springt heraus und die Statusanzeige erlischt.

 Warten Sie etwa 1 Sekunde, bis die Verriegelung (Pos. 4 in Abb. 5.10 - 1, Seite 270) das

Zuführmodul freigibt.

 Ziehen Sie das Zuführmodul am Entnahmegriff aus dem BE-Tisch. Wenn Sie länger als

ca. 5 s warten, wird das Zuführmodul wieder verriegelt. Die Statusanzeige leuchtet rot

auf und an der LCD-Anzeige (Pos. 3 in Abb. 5.10 - 1

, Seite 270) erscheint die Meldung

"Handle --->>".

 Rasten Sie den Entnahmegriff wieder ein. Ist das X-Zuführmodul in der aktuellen Rüs-

tung enthalten, leuchtet die Statusanzeige leuchtet grün und an der LCD-Anzeige wer-

den wieder die Spurnummer und die Schrittweite angezeigt.

 Drücken Sie erneut den Entnahmegriff (Pos. 1 in Abb. 5.10 - 1, Seite 270) und ziehen

Sie nun das Zuführmodul aus dem BE-Tisch.
