5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4 5.10 Zuführmodule rüsten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 276 Kürzen Sie den Gurt mit d en jetzt freiliegenden BE- T aschen um etwa 3 cm. En…
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.10 Zuführmodule rüsten
275
Schieben Sie das Zuführmodul vorsichtig weiter, bis der Zentrierstift "vorne" (Pos. 4 in Abb.
5.10 - 3
, Seite 274) in die Zentrierbohrung (Pos. 6 in Abb. 5.10 - 3, Seite 274) taucht.
Achten Sie dabei auf den Zentrierstift "hinten" (Pos. 3 in Abb. 5.10 - 3, Seite 274) des Zuführ-
moduls. Er muss problemlos in die Aussparung (Pos. 5) der Zentrierleiste gleiten, sonst steht
das Zuführmodul nicht senkrecht auf dem BE-Tisch oder es wurde nicht richtig auf das Füh-
rungsprofil (Pos. 8 in Abb. 5.10 - 3
, Seite 274) aufgesetzt.
An der Anschlagposition des Zuführmoduls rastet die Verriegelungsklinke (Pos. 7 in Abb.
5.10 - 3
, Seite 274) an der Verriegelungsrolle des Zuführmoduls (Pos. 1 in Abb. 3.9 - 1, Seite
150
) ein. Falls Sie vergessen hatten, den Entnahmegriff (Pos. 1 in Abb. 5.10 - 2, Seite 273)
einzurasten, leuchtet nach ein paar Sekunden die Statusanzeige am Bedienfeld des Zuführ-
moduls rot auf. In der LCD-Anzeige erscheint die Fehlermeldung "Handle --->>" (siehe Abb.
5.11 - 1
, Seite 281).
Rasten Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 2, Seite 273) ein. Die Statusanzeige
des Zuführmoduls leuchtet nun grün und das Zuführmodul ist betriebsbereit. An der
LCD-Anzeige lässt sich wieder die Spurnummer und die Transportschrittweite ablesen.
5.10.4 Bauelemente-Gurt am X-Zuführmodul (8 -88 mm) einlegen
5.10.4.1 X-Gurtzuführmodul überprüfen
Wenn Sie den Gurt in das Zuführmodul einlegen, überprüfen Sie zunächst, ob sich Bau-
elemente im Bereich des Abholfensters (Pos. 2 in Abb. 5.10 - 5
, Seite 277) befinden.
Entfernen Sie auf jeden Fall eventuell vorhandene Bauelemente, da dies zu Störungen
führen kann.
5.10.4.2 BE-Gurt zum Einlegen vorbereiten
Kontrollieren Sie, dass der Gurt am Anfang eine gerade Schnittkante hat.
Sind die Transportlöcher eingerissen oder geknickt, so schneiden Sie diesen Teil des
Gurtes ab.
Achten Sie zudem darauf, dass an der Deckfolie kein Klebestreifen haftet.
Ziehen Sie vom Gurt etwa 30 cm Deckfolie ab, wenn dabei keine Bauelemente freigelegt
werden.
HINWEIS 5
Verwenden Sie SMD-Gurteinfädler, wenn nicht genügend Deckfolie vorhanden ist, damit
keine Bauelemente verloren gehen:
für den 8 mm - Gurt: Artikel-Nr. 00355265-xx
für den 12 mm - Gurt: Artikel-Nr. 00356342-xx
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.10 Zuführmodule rüsten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
276
Kürzen Sie den Gurt mit den jetzt freiliegenden BE-Taschen um etwa 3 cm.
Entfernen Sie die Bauelemente aus den offenen Gurttaschen.
Schlagen Sie die Deckfolie um die vordere Gurtkante entlang der Gurtunterseite.
5.10.4.3 Gurt am X-Zuführmodul einlegen
5

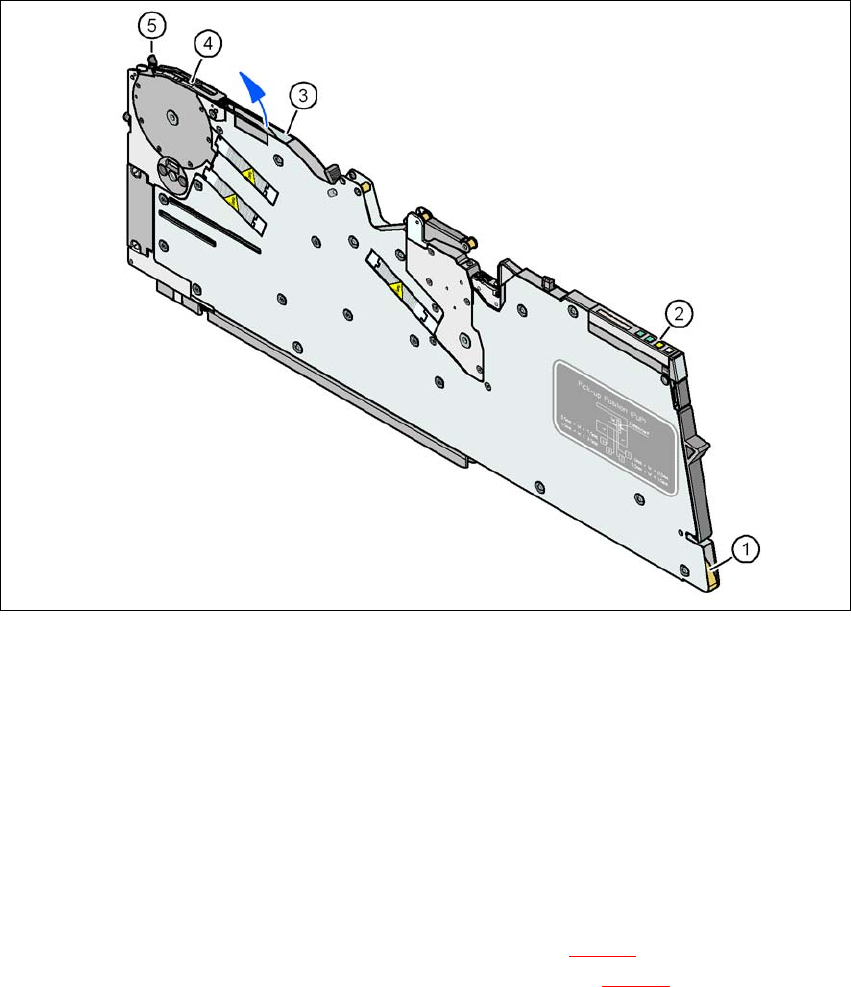

Abb. 5.10 - 4 Bauelementegurt einlegen
(1) Eintrittsöffnung des Gurtleitkanals
(2) Bedienfeld
(3) Austrittsöffnung des Gurtleitkanals
(4) Abholfenster
(5) Hebel zum Anheben des Abholfensters
5
Halten Sie den Gurt so, dass sich die Transportlöcher in Transportrichtung gesehen auf der
linken Seite befinden.
Schieben Sie den Gurt in die Eintrittsöffnung (Pos. 1 in Abb. 5.10 - 4) des Gurtleitkanals und
weiter, bis der Gurt aus der Gurtaustrittsöffnung (Pos. 3 in Abb. 5.10 - 4
) austritt.
Ziehen Sie den Gurt nach oben heraus und schlagen Sie die Deckfolie an der Gurtoberseite
zurück.
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.10 Zuführmodule rüsten
277
Führen Sie den Gurtanfang unter das Abholfenster (Pos. 2 in Abb. 5.10 - 5) und weiter, bis
der Gurt am Stiftrad anstößt.
5
Abb. 5.10 - 5 Abholfenster des Gurtzuführmoduls
(1) Gurtunterstützung, herausnehmbar (siehe Abschnitt 5.10.4.4, Seite 279)
(2) Abholfenster
(3) Abzugskante für die Deckfolie
(4) Abholbereich für Bauelemente
(5) Hebel zum Anheben und Verriegeln des Abholfensters
Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 5.10 - 6) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 5.10 - 5
) der Bauelemente be-
findet.
5
Abb. 5.10 - 6 Bedienfeld des 8 mm Zuführmoduls
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
