Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.10 Zuführmodule rüsten
279
5.10.4.4 Gurtunterstützung für 8 mm X-Gurtzuführmodul
5

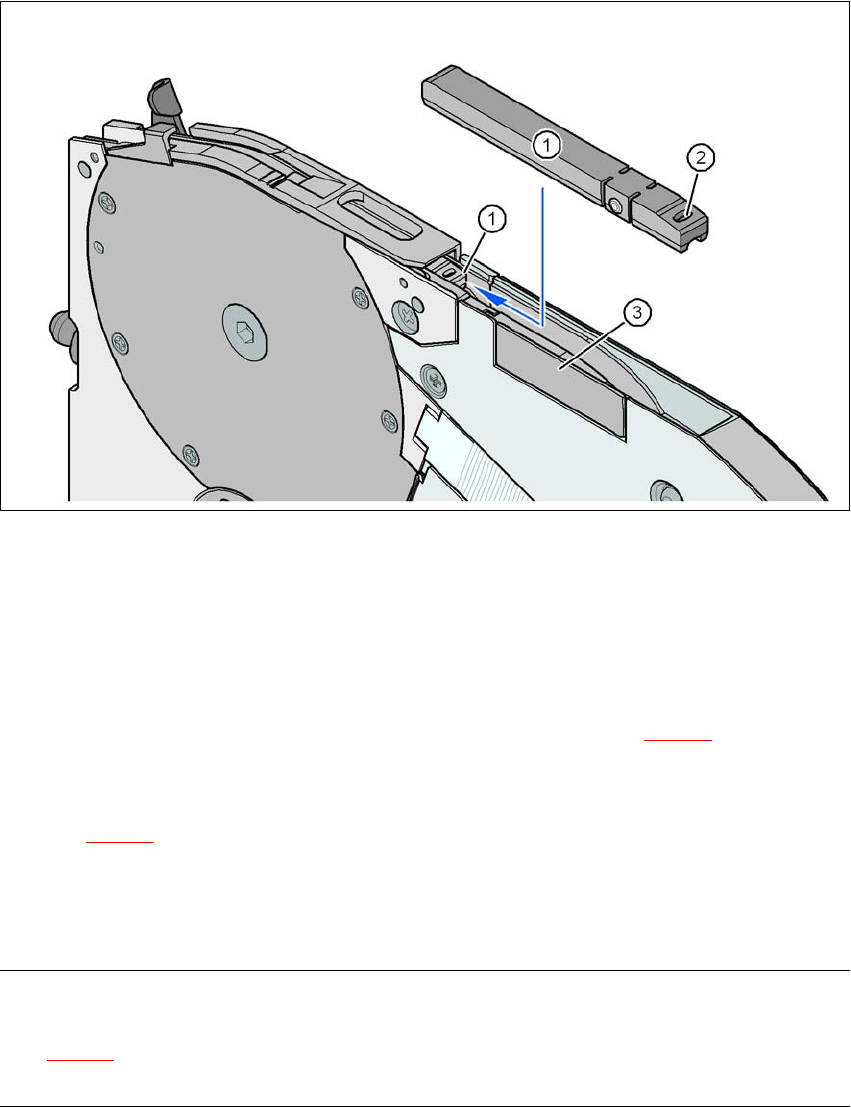

Abb. 5.10 - 8 8 mm X-Zuführmodul - Gurtunterstützung und Spleißsensor
(1) Gurtunterstützung, herausnehmbar
(2) Ovale Öffnung in der Gurtunterstützung
(3) Einbauort für Spleißsensor
Das 8 mm X-Zuführmodul ist mit einer Gurtunterstützung (Pos. 1 in Abb. 5.10 - 8
) ausgestattet.
Bei Bedarf kann sie leicht entfernt werden.
Führen Sie die Klinge eines Uhrmacher-Schraubendrehers in die ovale Öffnung (Pos. 2 in
Abb. 5.10 - 8
) der Gurtunterstützung ein und ziehen Sie die Gurtunterstützung entgegen der
Gurttransportrichtung heraus.
Achten Sie beim Einsetzen der Gurtunterstützung darauf, dass sie in ihrer Sollposition ein-
rastet.
HINWEIS 5
Setzen Sie bei allen Bauelementen ab 0402 und kleiner immer die Gurtunterstützung (Pos. 1 in
Abb. 5.10 - 8
) in das 8 mm X-Zuführmodul ein. Sie erzielen damit eine konstante Z-Abholhöhe
und reduzieren zudem den Zeitaufwand für Korrekturen der Abholhöhen auf ein Minimum.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.10 Zuführmodule rüsten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
280
5.10.4.5 Spleißsensoren für X-Gurtzuführmodule
An den X-Gurtzuführmodulen lassen sich Spleißsensoren nachrüsten. Den Sensor gibt es in zwei
Ausführungen:
Spleißsensor für 8 mm und 12 mm X-Gurtzuführmodule
Spleißsensor für 16 mm bis 88 mm X-Gurtzuführmodule 5
Der Spleißsensor wird an der mit Pos 3 in Abb. 5.10 - 8
, Seite 279 bezeichneten Stelle installiert.
Gurtzuführmodule mit bereits installiertem Spleißsensor sind ebenfalls lieferbar (siehe Abschnitt
3.9.2
, ab Seite 152).
5.10.5 Bauelemente am 2x8 mm Gurtzuführmodul einlegen
Das Bedienen und Rüsten der 2x8 mm Zuführmodule ist im Job Guide
"Gurtzuführmodul 2x8 mm X / Smart Feeder 12 mm X /16 mm X" beschrieben.
Artikelnummer deutsch 00196664-xx
Artikelnummer englisch 00196665-xx
5.10.6 Bauelemente am SIPLACE Smart Feeder rüsten
Das Bedienen und Rüsten der SIPLACE Smart Feeder ist im Job Guide
"Gurtzuführmodul 2x8 mm X / Smart Feeder 12 mm X /16 mm X" beschrieben.
Artikelnummer deutsch 00196664-xx
Artikelnummer englisch 00196665-xx
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.11 Anzeigen am X-Zuführmodul beachten
281
5.11 Anzeigen am X-Zuführmodul beachten
5.11.1 Zuführmodule mit LCD-Anzeige
Die X-Zuführmodule haben zur Signalisierung der Betriebszustände eine mehrfarbige Statusan-
zeige (Pos. 6 in Abb. 5.11 - 1
) und zum Anzeigen der Texte eine LCD-Anzeige (Pos. 1 in Abb.
5.11 - 1
).
5

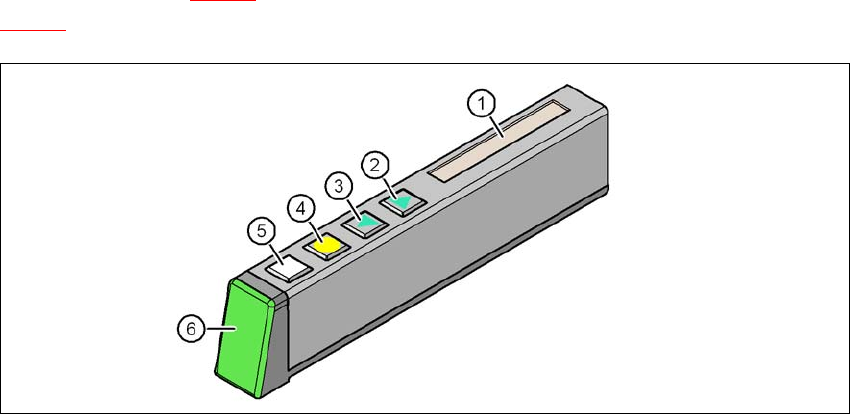

Abb. 5.11 - 1 Taster, LCD- und Statusanzeigen am X-Zuführmodul
(1) LCD-Anzeige
(2) Taste VORWÄRTS
(3) Taste RÜCKWÄRTS
(4) Taste FOLIE
(5) Taste SET
(6) Statusanzeige, mehrfarbig
