5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4 5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 292 5 Abb. 5.15 - 2 BE-Wagen - Griffe zum Schieben nach oben schwenken Ziehen…
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.15 BE-Wagen an- bzw. abdocken
291
5
Abb. 5.15 - 1 Sicherheitshinweise zum An- und Abdocken der BE-Wagens
Das Andocken des BE-Wagens ist nur bei geschlossenen Schutzhauben möglich.
(1) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 1
(T) Leiterplattentransportrichtung
5.15.2 BE-Wagen abdocken
Drücken Sie den der Taster am jeweiligen Stellplatz des Automaten so lange, bis der BE-Wa-
gen abgedockt ist.
Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.15 - 2).
(1)
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX4/DX4
5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
292
5

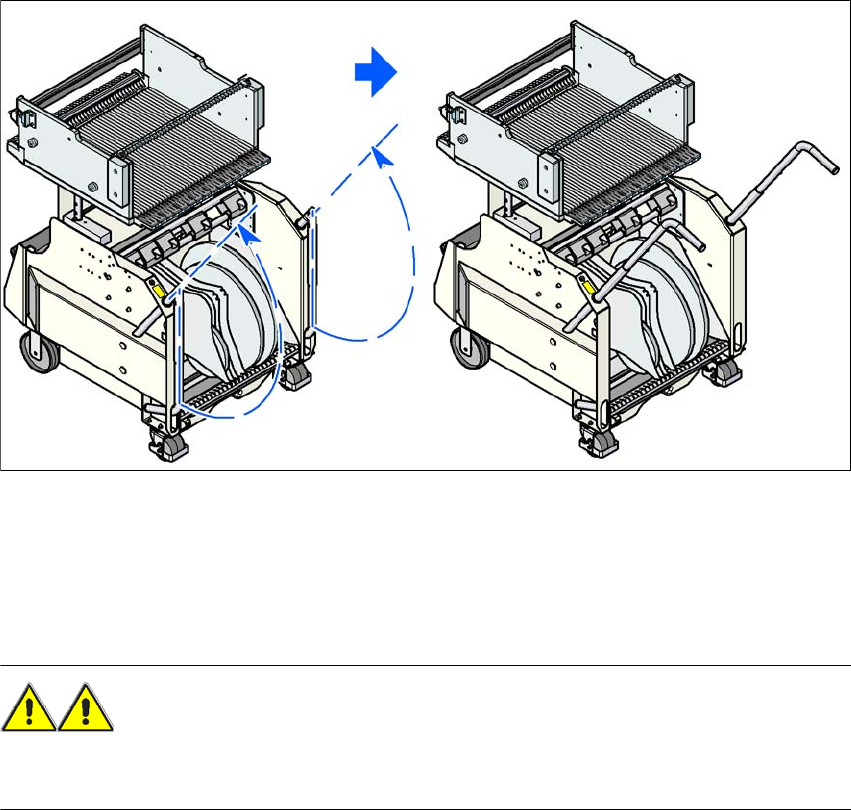

Abb. 5.15 - 2 BE-Wagen - Griffe zum Schieben nach oben schwenken
Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Automaten.
5.15.3 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG 5
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
Betriebsanleitung SIPLACE SX4/DX4 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.15 BE-Wagen an- bzw. abdocken
293
5.15.4 BE-Wagen andocken
5

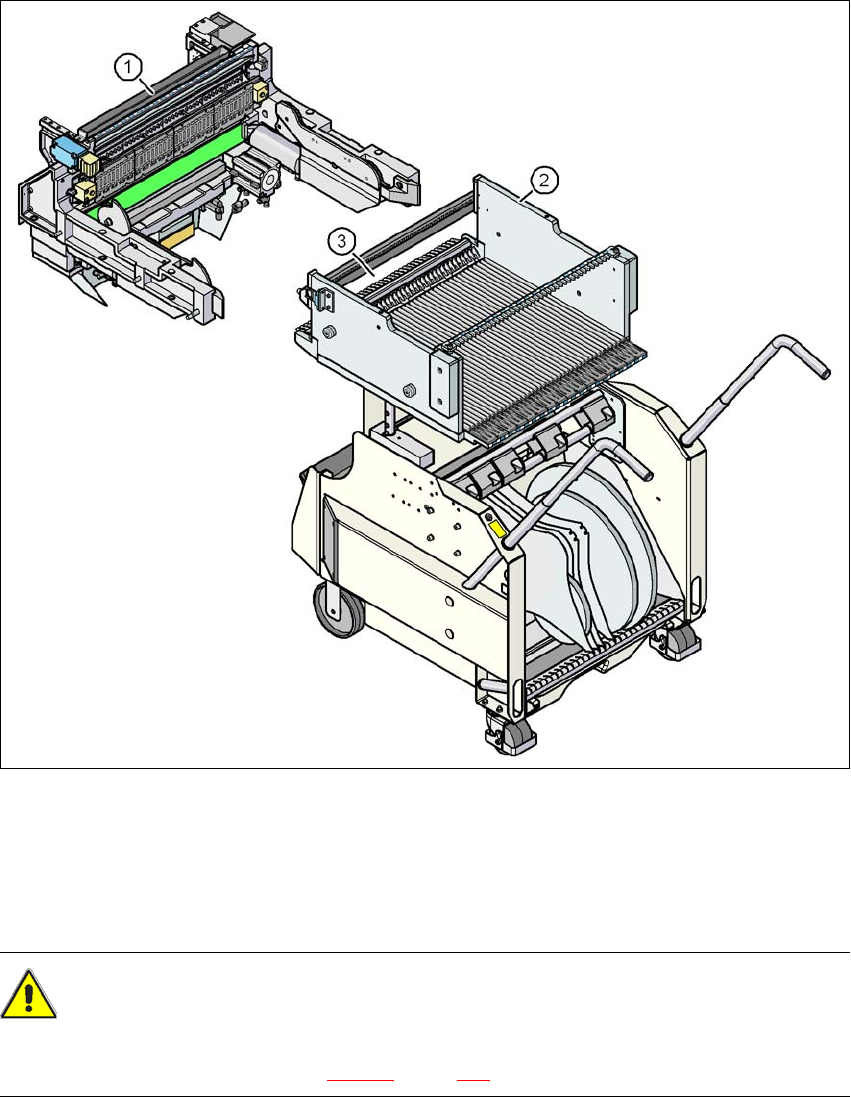

Abb. 5.15 - 3 BE-Wagen und BE-Wagen-Einzug, SIPLACE X-Serie
(1) BE-Wagen-Einzugsvorrichtung, SIPLACE X-Serie
(2) BE-Wagen, SIPLACE X-Serie
(3) Verriegelungsklinken
VORSICHT 5
Geben Sie acht, wenn Sie den BE-Wagen in den Automaten einschieben und stoßen Sie mit den
Verriegelungsklinken (Pos. 3 in Abb. 5.15 - 3, Seite 293) nicht gegen Hindernisse.
