6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4 6.1 Pipettenwechsler Ab Softwareversion SR.706.xx Ausgabe 0 6/2012 DE 304 Pipettenmagazin für 28xx-Pipetten 6 6 Abb. 6.1 - 8 Pipettenmagazin für 28xx-Pipetten (1)…
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler
303
An der Pipettenstation können Bauelemente von den Pipetten abgeblasen werden. Pipetten kön-
nen dort abgezogen und in den Abwurfbehälter entsorgt werden.
Tab. 6.1 - 1 Konfigurationen für den CPP-Pipettenwechsler
Pipettenmagazin für 20xx-Pipetten 6
6
Abb. 6.1 - 7 Pipettenmagazin für 20xx-Pipetten - Verriegelungsplatte geöffnet
(1) 12 Garagen für 20xx-Pipetten
(2) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
(3) Verriegelungsplatte
Bestückkopf Pipettenmagazin Bemerkung
CPP-Kopf
5 Magazine für 20xx-Pipetten Standardkonfiguration
1 Magazin für 28xx-Pipetten (Siehe Abb. 6.1 - 6
, Seite 302)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.1 Pipettenwechsler Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
304
Pipettenmagazin für 28xx-Pipetten 6
6

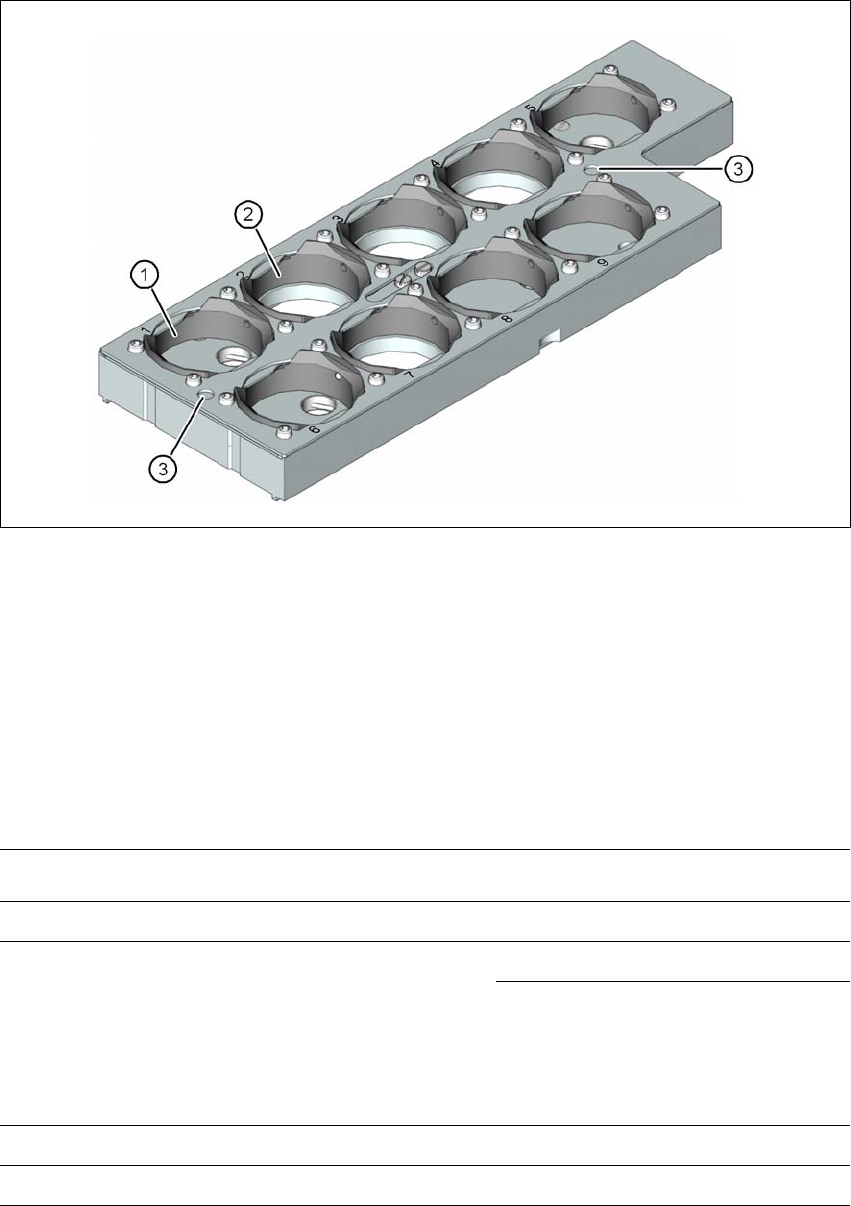

Abb. 6.1 - 8 Pipettenmagazin für 28xx-Pipetten
(1) 5 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 12,5 mm
(Garagennummern 1, 5, 6, 8 und 9)
(2) 4 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 16,5 mm
(Garagennummern 2, 3, 4 und 7)
(3) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
6.1.2.2 Technische Daten
6
6
Pipettenwechsler für den SIPLACE MultiStar
Abmessungen (Länge x Breite x Höhe) 449 mm x 62,7 mm x 77,7 mm
Anzahl der Pipettengaragen
Typ 20xx 60
Typ 28xx 9
Pipettentypen 20xx (CPP-Kopf)
28xx (CPP-Kopf)
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,48 MPa (4,8 bar)
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler
305
6.1.2.3 Lage der Pipettenwechsler für den SIPLACE MultiStar
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den CPP-Kopf installiert werden
(Pos. 1 in Abb. 6.1 - 9
, Seite 305).
Für den Bestückautomaten ergibt sich daraus folgende Pipettenwechslerkonfiguration:
6
6

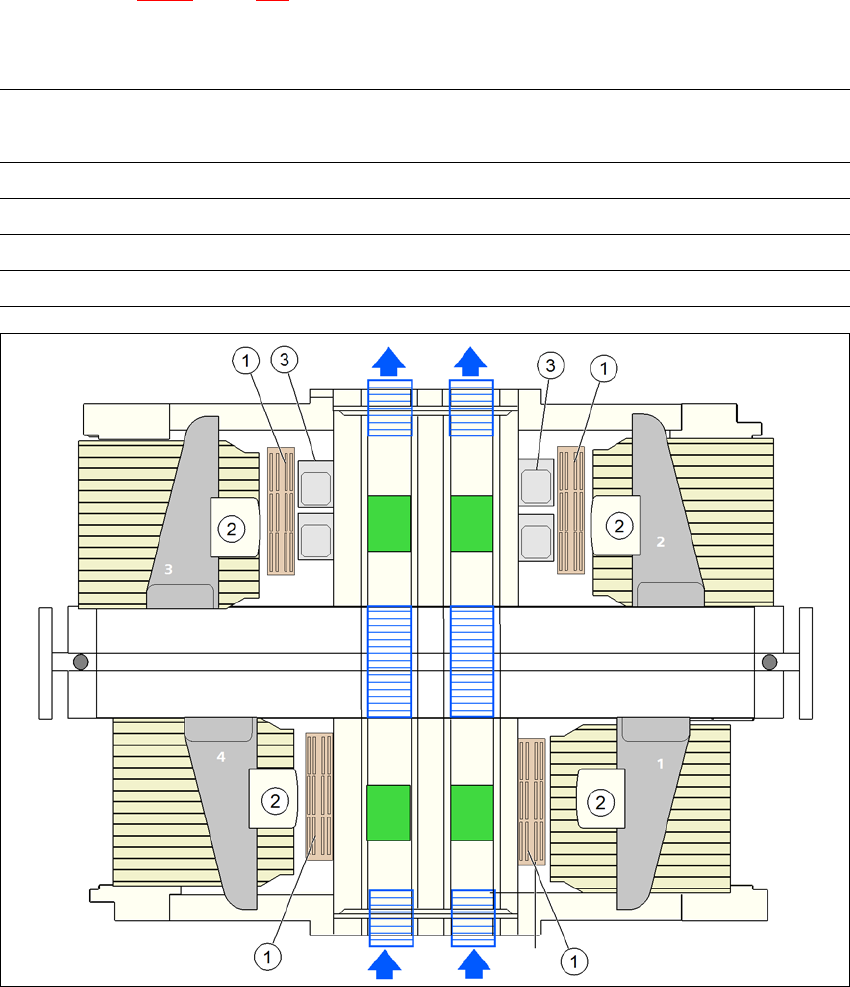

Abb. 6.1 - 9 Lage der Pipettenwechsler für den SIPLACE MultiStar - Konfigurationsbeispiel
6
Stellplatz Anzahl der
Pipettenmagazine
Anzahl der Reserve-
Pipettenmagazine
Anzahl der
Pipettengaragen
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
(1) Pipettenwechsler
(2) SIPLACE MultiStar
(3) Stationäre Kameras
