Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.2 DX-Wechseltische an der SIPLACE DX4 315 HINWEIS: Zuführmodule könn en auf die unger aden S purnummern gestellt…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.2 DX-Wechseltische an der SIPLACE DX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
314
6.2 DX-Wechseltische an der SIPLACE DX4
Artikel-Nr. 03089820-xx DX-Wechseltisch SIPLACE DX4 mit 40/2 Spuren
Artikel-Nr. 03089961-xx DX-Wechseltisch-Einzugsvorrichtung für 40/2 Spuren
DX-Wechseltische sind wie auch die feststehenden DX-Tische bei 8 mm Gurten für den Einsatz
von 2x8 mm SIPLACE Gurtzuführmodulen optimiert. Mit 20 dieser Zuführmodule wird bereits die
volle Rüstkapazität von 40 8 mm Spuren erreicht. Der Aufbau und die Funktion der DX-Wechsel-
tische ist grundsätzlich identisch den BE-Wecheltischen der SIPLACE SX4. Siehe “BE-Tisch SI-
PLACE X-Serie” auf Seite 181.
6

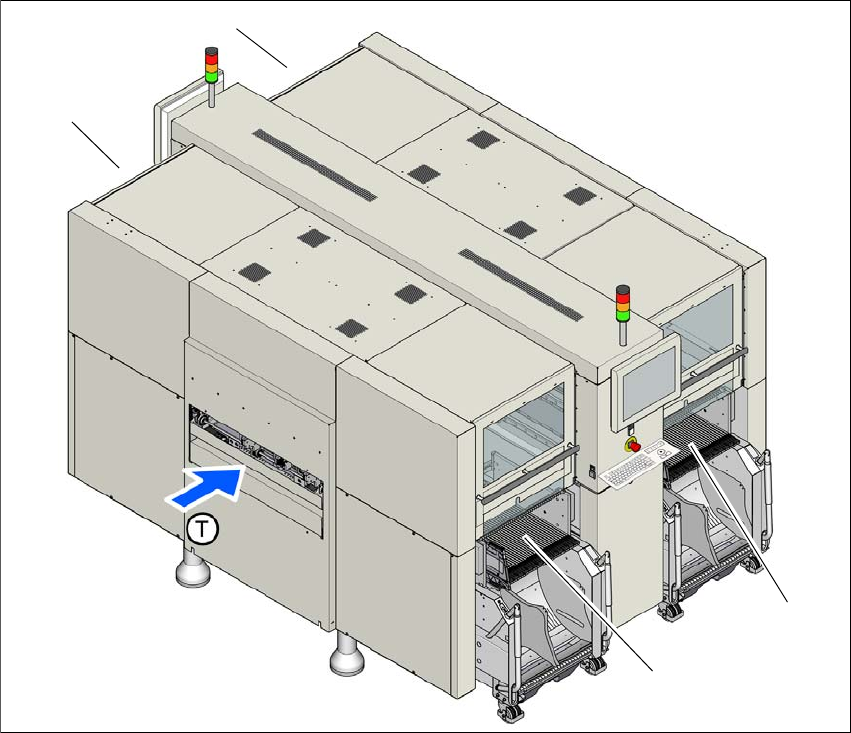

Abb. 6.2 - 1 Stellplätze der DX-Wechseltische, SIPLACE DX4
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) Leiterplatten-Transportrichtung
(1)
(4)
(2)
(3)
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.2 DX-Wechseltische an der SIPLACE DX4
315
HINWEIS:
Zuführmodule können auf die ungeraden Spurnummern gestellt werden. Nur diese Spuren sind
an der Maschine mit Energie- und Dateninterface ausgerüstet, so dass die volle Kapazität von 40
8mm Spuren mit 20 2x8mm X- Zuführmodulen erreicht wird. 6
VORSICHT 6
Die DX-Wechseltische dürfen nur an Stellplätzen angedockt werden, an denen die DX-Wechsel-
tisch-Einzugsvorrichtung der SIPLACE DX4 installiert ist (Abb. 5.15 - 3, Seite 293).
6.2.1 Sicherheitshinweise zum An- und Abdocken des DX-Wechseltisches
WARNUNG 6
Der Bestückautomat darf nur betrieben werden, wenn an allen Stellplätzen DX-Wechseltische
vorhanden und angedockt sind. Belegen Sie freie Stellplätze mit Dummy-Zuführmodulen, wie
dies in Abschnitt 2.7.5.1, Seite 77 beschrieben ist.
WARNUNG
Aus Gründen der Unfallsicherheit (Quetschgefahr) darf der DX-Wechseltisch immer nur von
einer Person an- oder abgedockt werden.
WARNUNG 6
Der Gurtabfallbehälter muss zum Leeren aus dem DX-Wechseltisch herausgezogen werden. Da-
bei besteht die Gefahr, dass man den Daumen einklemmt. Um dies zu vermeiden, beachten Sie
bitte die Sicherheitshinweise in Abschnitt 5.8.2
, Seite 264.
VORSICHT
Der DX-Wechseltisch darf beim Transport nicht an den Griffen angehoben werden (Bruchgefahr
der Griffe). 6
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.2 DX-Wechseltische an der SIPLACE DX4 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
316
VORSICHT
Beim An-und Abdocken ist darauf zu achten, dass sich keine Gliedmaßen im Verfahrbereich des
DX-Wechseltischs befinden. 6
6.2.2 Technische Daten
6
6.2.3 DX-Wechseltisch an- bzw. abdocken
Die Handhabung des optionalen DX-Wechseltisches ist identisch mit dem BE-Wagen.
Siehe “BE-Wagen an- bzw. abdocken” auf Seite 290.
6.2.4 DX-Wechseltisch an die LP-Transporthöhe anpassen
Die Handhabung des optionalen DX-Wechseltisches ist identisch mit dem BE-Wagen.
Siehe “BE-Wagen an die LP-Transporthöhe anpassen” auf Seite 228.
Länge x Breite 727 mm x 592 mm
752 x 592 mm² mit Abfallbehälter
Höhe des DX-Wechseltisches 889,5 mm bei 900 mm LP-Transporthöhe
919,5 mm bei 930 mm LP-Transporthöhe
939,5 mm bei 950 mm LP-Transporthöhe
LP-Transporthöhe 900 mm ± 15 mm (Option)
930 mm ± 15 mm (Standard)
950 mm ± 15 mm (Option SMEMA)
Höhe der aufgeklappten Griffe 969 mm
Max. Bauelementebereitstellung
(Vier DX-Tische der SIPLACE DX4)
Stellplatz 1 und 3:
Stellplatz 2 und 4:
74 Gurtzuführmodule à 2x8 mm X
40 Zuführmodule à 2x8 mm X
34 Zuführmodule à 2x8 mm X
Gewicht
ohne Zuführmodule
mit Zuführmodulen auf allen Stellplätzen
80,4 kg
139,6 kg
Gurtrollendurchmesser
Standard
maximal
bis 432 mm (17")
483 mm (19")
