Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.3 Leiterplatten-Barcodeleser
319
6.3.2 Technische Daten - 1D-Barcodeleser
6
6.3.3 Technische Daten - 2D-Codeleser
6
6
Abmaße (L x B x H)
40 x 30 x 20 mm
3
Gewicht 44 Gramm
Wellenlänge 600 bis 680 nm
Laserklasse Klasse 2, nach DIN EN 60825-1, Klasse II - CDRH
Scanfrequenz 800 bis 1200 Scans/Sekunde
Codearten Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code, ISTB 128
Barcodelänge
Doppeltransport, asynchron
Doppeltransport, synchron
max. 40 Zeichen
max. 40 Zeichen
Datenschnittstelle RS232, RS485
Elektrischer Anschluss 15-poliger D-Sub-HD-Stecker
Betriebsspannung 5 V- ± 5 %
Abmaße (L x B x H)
55 x 42 x 22 mm
3
Gewicht 125 Gramm
Codearten 2D Data Matrix ECC 0, 50, 80, 100, 140 und 200
Data Matrix ECC200
QR Code, MicroQR Code
Barcodelänge
Doppeltransport, asynchron
Doppeltransport, synchron
max. 40 Zeichen
max. 40 Zeichen
Datenschnittstelle RS232, USB 2.0
Elektrischer Anschluss 15-poliger D-Sub-HD-Stecker
Betriebsspannung 5 V- bis 24 V-
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.4 Mechanischer Stopper Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
320
6.3.4 Warnschild W216 beim 1D-Barcodeleser
Der 1D-Barcodeleser unterliegt der Laserklasse 2.
6
Warnschild W216 "Laserklasse 2" für den 1D-Barcodeleser,
Artikel-Nr. 03009347-01 (Anzahl pro Automat: bis zu 4)
HINWEIS 6
Wenn Sie einen LP-Barcodeleser am Automaten installieren, müssen Sie die im Nachrüstsatz
enthaltenen Laserwarnschilder W206 anbringen.
6.4 Mechanischer Stopper
Artikel Nr. 00519860-xx Mechnischer Stopper
Der meachnische Stopper ist an der Sensorleiste montiert und kann mechanisch verschoben wer-
den. Der meachnische Stopper wird empfohlen, wenn Leiterplatten die an der Vorderkante be-
stimmte Typen von Aussparungen haben, verarbeitet werden sollen.
6
6
6
6
6
6
LASERSTRAHLUNG!
Nicht in den Strahl blicken
Laserklasse 2
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.5 Andockstation für den BE-Wagen SIPLACE X-Serie
321
6.5 Andockstation für den BE-Wagen SIPLACE X-Serie
Artikel-Nr. 00116933-xx Andockstation für BE-Wagen SIPLACE X
Hinweis:
Eine Andockstation (Multi-Docking-Station) mit der BE-Wagen mit 30, 40 und 60 Spuren gerüstet
werden können ist auf Anfrage erhältlich. 6
6.5.1 Beschreibung
Die Andockstation ist eine zusätzliche Komponente für den Vorrüstplatz. Sie ist das Bindeglied
zwischen dem Vorrüstplatz und dem BE-Wagen der SIPLACE X-Serie. Die Andockstation ermög-
licht das externe Rüsten von BE-Wagen mit Zuführmodulen, Funktionstests und Rüstkontrolle.
6

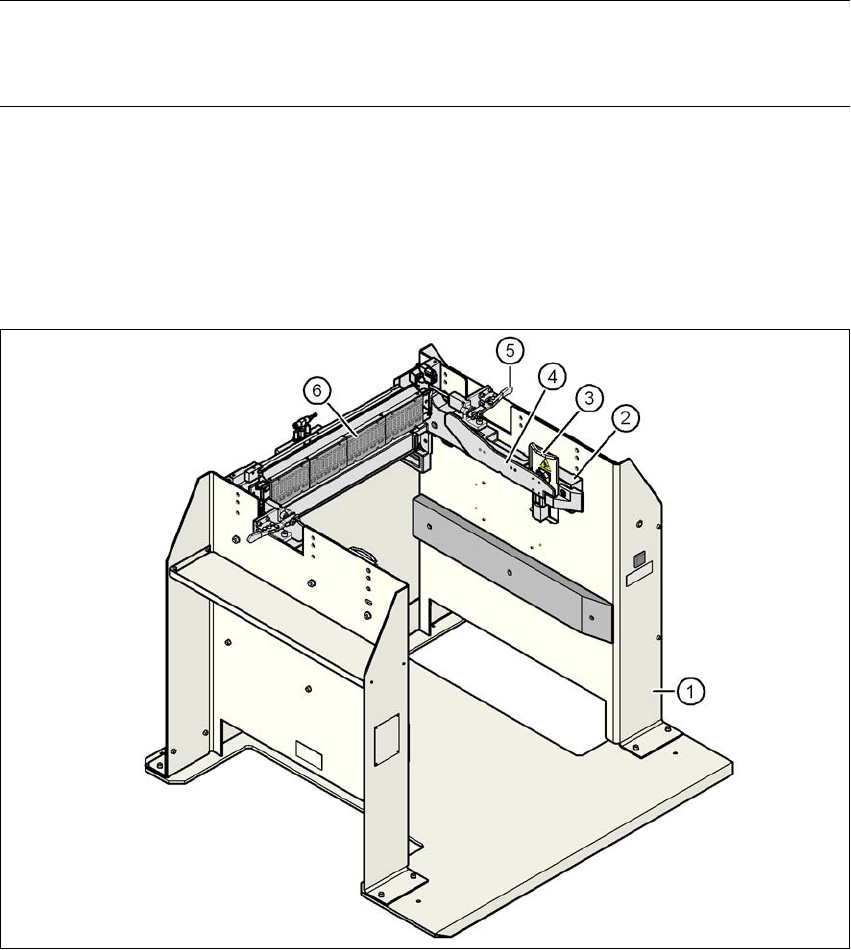

Abb. 6.5 - 1 Andockstation, SIPLACE X-Serie
