Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6. 5 Andockstation für den BE-Wagen SIPLACE X-Serie 323 6 Abb. 6.5 - 2 Andockstation - Abmessungen in Millimeter ,…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
322
Legende zu Abb. 6.5 - 1, Seite 321
(1) Andockstation
(2) BE-Wagen-Einzugsvorrichtung X-Serie
(3) Schutzblech mit Warnschild W204
(4) Schienen zum Führen und Andocken des BE-Tisches
(5) Horizontalspanner zum Arretieren des BE-Wagens
(6) EDIF (Energie- und Dateninterface)
Zu den Aufgaben der Andockstation zählen im Wesentlichen:
– Versorgung des BE-Wagens und der X-Zuführmodule mit Energie
– Versorgung des BE-Wagens und der X-Zuführmodule mit Druckluft
– Bereitstellen einer Infrastruktur für die Kommunikation zwischen dem PC des Vorrüst-
platzes und den Zuführmodulen
Mit Hilfe der Andockstation kann der Bediener außerhalb der Produktionsumgebung Funktions-
tests an den X-Zuführmodulen durchführen und die Rüstung kontrollieren. Dabei sind zwei Reihen
mit jeweils vier Andockstationen über den CAN-Bus des Vorrüst-PC angeschlossen. Jede An-
dockstation besitzt einen eigenen Strom- und Druckluftanschluss.
Die BE-Wagen-Einzugsvorrichtung (Pos. 2 in Abb. 6.5 - 1
, Seite 321) der Andockstation lässt sich
an die gewünschte LP-Transporthöhe anpassen. Für die Vorrüstung wird der BE-Wagen in die An-
dockstation (Pos. 1 in Abb. 6.5 - 1
, Seite 321) geschoben. Über die seitlich am BE-Wagen ange-
brachten Rollenlager gleitet der BE-Wagen auf den Schienen der BE-Wagen-Einzugsvorrichtung
zum Energie- und Dateninterface-Anschluss. Dabei wird der BE-Tisch mit dem EDIF der Zuführ-
module optimal zum EDIF (Pos. 5 in Abb. 6.5 - 1
, Seite 321) der BE-Wagen-Einzugsvorrichtung
positioniert und mit den beiden Horizontalspannern in dieser Lage fixiert. Die Schutzbleche (Pos.
3 in Abb. 6.5 - 1
, Seite 321) verhindern den Zugriff auf die Laufrollen des BE-Wagens, wenn dieser
in die Andockstation eingeschoben wird.
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.5 Andockstation für den BE-Wagen SIPLACE X-Serie
323
6

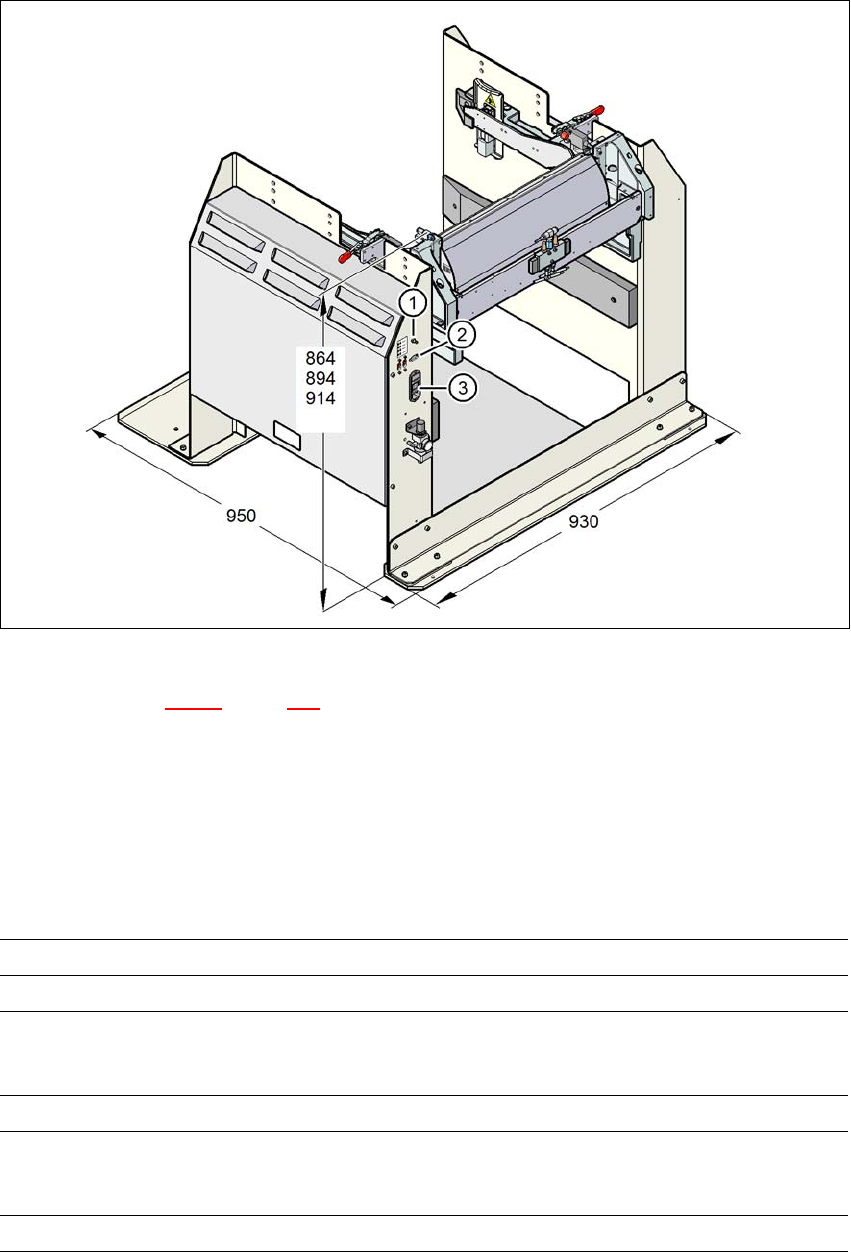

Abb. 6.5 - 2 Andockstation - Abmessungen in Millimeter, Anschlussstellen
Legende zu Abb. 6.5 - 2, Seite 323
(1) Druckluftanschluss
(2) CAN-Bus-Anschluss
(3) Stromversorgungsanschluss
6.5.2 Technische Daten
6
Abmessungen
Länge x Breite 950 mm x 930 mm
Höhe 864 mm bei 900 mm LP-Transporthöhe
894 mm bei 930 mm LP-Transporthöhe
914 mm bei 950 mm LP-Transporthöhe
Gewicht 120 kg
Druckluftanschlusswerte
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Druckluftanschluss Kupplungsstecker KS 2-M5-A
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.5 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
324
6
6
6.5.3 Abmessungen für die Andockstation mit angedocktem BE-Wagen
6
Abb. 6.5 - 3 Andockstation mit angedocktem BE-Wagen - Maße in Millimeter
(1) BE-Wagen
(2) Andockstation
Druckluftverbrauch 50 Nl/min
a
Anschlussspannung 88 - 264 V~
Nennstrom 3,5 A (230 V~)
7 A (115 V~)
Nennscheinleistung 0,8 kW
Absicherung 2 x 8 A
a) Unter atmosphärischen Normalbedingungen bei 20°C und 1013 hPa
