Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.15 Vision Teach Station 339 6.15 V ision T each S t ation Artikel-Nr . 001 19788-xx Vision T each S tation 6 Abb…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.13 Vakuumpumpe Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
338
6.13 Vakuumpumpe
Artikel-Nr. 00119787-xx Vakuumpumpe X-Serie und SX/DX
6.13.1 Sicherheitshinweise zur Vakuumpumpe
WARNUNG 6
Beachten Sie die Sicherheitshinweise in der mitgelieferten Betriebsanleitung.
6.13.2 Beschreibung
Jeder Collect&Place-Kopf verfügt über einen eigenen Vakuumerzeuger, der den Halte- und Be-
stückkreis mit dem notwendigen Vakuum versorgt. Die Vakuumerzeuger der Bestückköpfe arbei-
ten nach dem Venturi-Prinzip. In Kombination mit einer Vakuumpumpe lässt sich beim SpeedStar
(C&P20) der Druckluftverbrauch erheblich reduzieren. Die laufenden Betriebskosten sinken je
nach Höhe der Energiekosten.
HINWEIS 6
Die Druckluftverbrauchswerte mit Vakuumpumpe finden Sie in Abschnitt 3.2.4
, Seite 102.
Bei der SIPLACE DX4 ist die Vakuumpumpe als Standard bereits vorhanden.
6.14 Option Lange Leiterplatte (LBO)
Die Option "Lange Leiterplatte" ermöglicht das Bestücken von Leiterplatten über die spezifizierte
Leiterplattenlänge hinaus.
HINWEIS 6
Die Funktion dieser Option ist abhängig von der Leiterplattengeometrie.
Artikel-Nr. 00519873-xx Option "Lange Leiterplatte" für Doppeltransport SX"
Artikel-Nr. 00120623-xx Option "Lange Leiterplatte 550 mm " für Einfachtransport DX4
Artikel-Nr. 00120624-xx Option "Lange Leiterplatte 380 mm " für Einfachtransport DX4
Betriebsanleitung SIPLACE SX4/DX4 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.15 Vision Teach Station
339
6.15 Vision Teach Station
Artikel-Nr. 00119788-xx Vision Teach Station
6

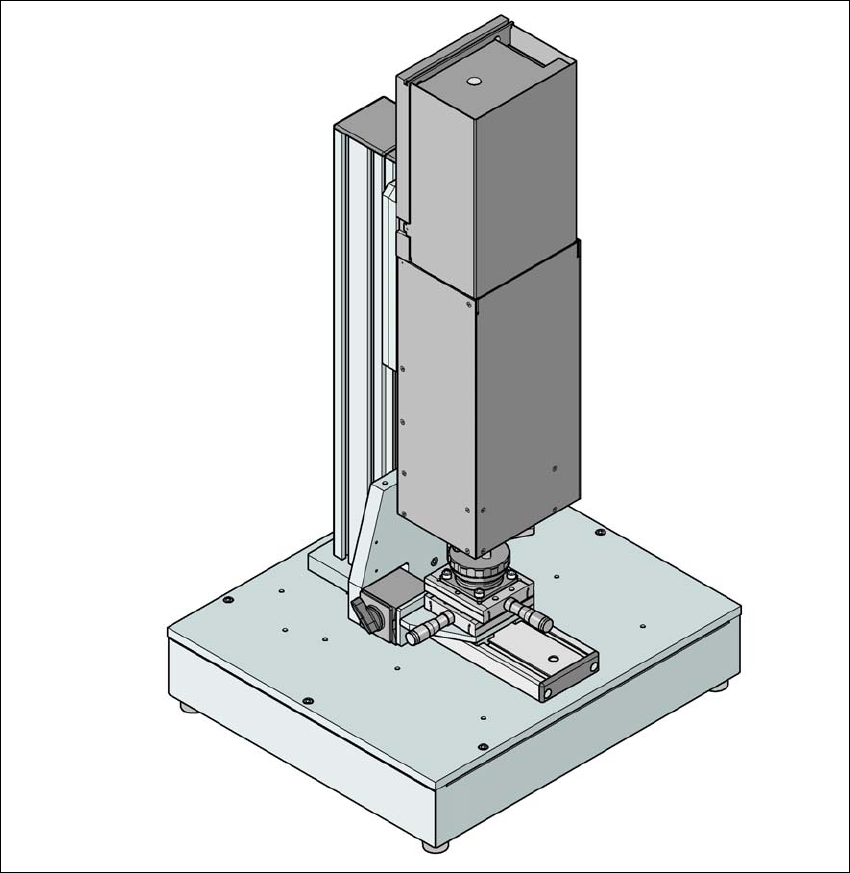

Abb. 6.15 - 1 Vision Teach Station mit BE-Kamera, Typ 33
6 Stationserweiterungen Betriebsanleitung SIPLACE SX4/DX4
6.15 Vision Teach Station Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
340
6.15.1 Beschreibung
Die Vision Teach Station ist ein System zum Erstellen und Testen von Gehäuseformbeschrei-
bungen für Bauelemente, die an SIPLACE-Bestückautomaten verarbeitet werden.
Die Vision Teach Station besteht im Wesentlichen aus folgenden Komponenten:
– Grundmodul mit Elektronik und bis zu zwei BE-Kameras
– Minitower-PC
Betriebssystem WINDOWS XP 6
Bildverarbeitungssoftware SIPLACE -Vision 6
Datenbank-Server SIPLACE Pro 6
Kameraschnittstellen: CAN-Bus-Karte und Kamera-Bus-Karte 6
An der Vision Teach Station lassen sich unabhängig von den Bestückautomaten Beschreibungen
für Gehäuseformen erstellen und testen oder eine Bauelemente-Inspektion durchführen.
Die erstellten Gehäuseformbeschreibungen können Sie in der SIPLACE Pro-Datenbank an der
Vision Teach Station abspeichern und in die SIPLACE Pro-Datenbank des Produktionssystems
transferieren. Zudem haben Sie die Möglichkeit, Vision-Bildschirmausdrucke von Bestückauto-
maten in die Vision Teach Station zu laden und hier zu analysieren. Lediglich Mehrfachmes-
sungen von Bauelementen sind noch am Bestückautomaten durchzuführen.
6.15.2 Vorteile
Der große Vorteil dieses Offline-Systems besteht darin, dass es völlig unabhängig von den Pro-
duktionssystemen ist und für das Erstellen und Testen von Gehäuseformbeschreibungen keine
Ressourcen der Produktionssysteme mehr herangezogen werden müssen. So kommt es nicht
länger zu Produktivitätsverlusten durch das Beschreiben und Testen von Gehäuseformen. Auch
die Einführungszeiten für neue Produkte lassen sich mit diesem unabhängigen System erheblich
reduzieren.
