2 Betriebssicherheit Betriebsanleitung SIPLACE SX4/DX4
2.2 Warnschilder Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
48
2.2.5 Warnschilder an der Stromversorgung und Trafo
2
Pos. W206 in Abb. 2.2 - 7, Seite 48 Artikel-Nr. 03009345-01 (Anzahl pro Automat: 2).
Pos. W206 in Abb. 2.2 - 8
, Seite 49 Artikel-Nr. 03009345-01 (Anzahl pro Automat: 2).

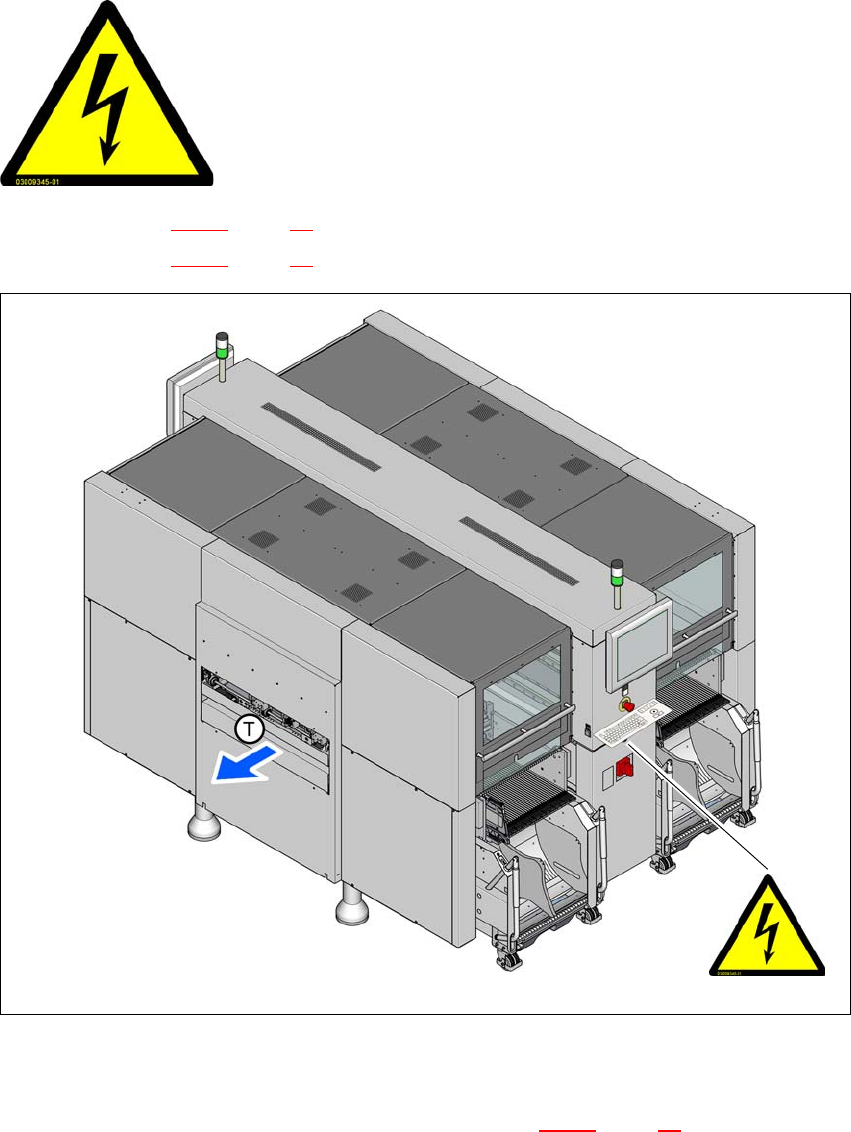

Abb. 2.2 - 7 Warnschild W206, Abdeckung Trafo und Stromversorgung (Beispiel SX4)
Pos. W206, Mittenverkleidung zur Stromversorgung
Pos. W206, an der Stromversorgung innen (siehe auch Abb. 2.2 - 8
, Seite 49 )
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Netzspannung.
Vor Servicearbeiten Maschine vom Netz trennen
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W206
Betriebsanleitung SIPLACE SX4/DX4 2 Betriebssicherheit
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 2.2 Warnschilder
49
2.2.5.1 Warnschild W211
2
Artikel-Nr. 03009351-01 (Anzahl pro Automat: 2)
Pos. W211 in Abb. 2.2 - 8
, Seite 49 Artikel-Nr.03009351-01.

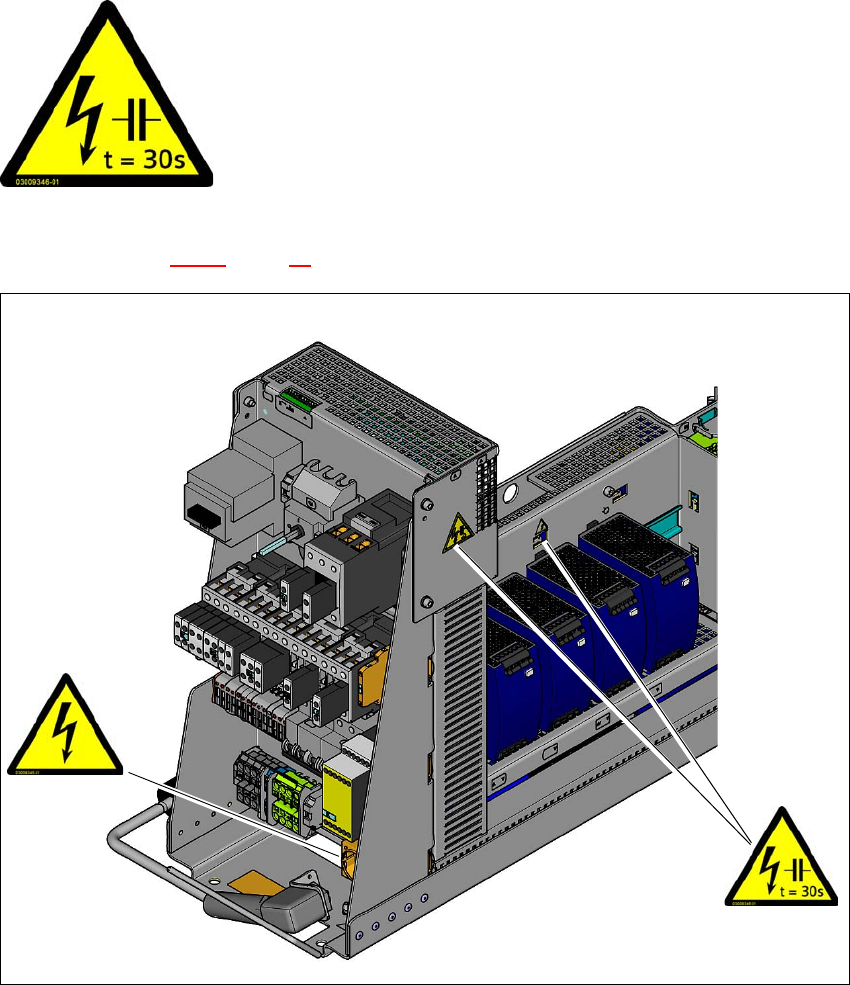

Abb. 2.2 - 8 Warnschild W206, W211 an der Stromversorgung
Pos. W211, an der Abdeckung zur Einschaltstrombegrenzung
Pos. W206, an der Servicesteckdose X102
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
2 Betriebssicherheit Betriebsanleitung SIPLACE SX4/DX4
2.2 Warnschilder Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
50
2.2.6 Warnschild an den NOT-HALT-Tastern
2
Pos. W209 in Abb. 2.2 - 9, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2

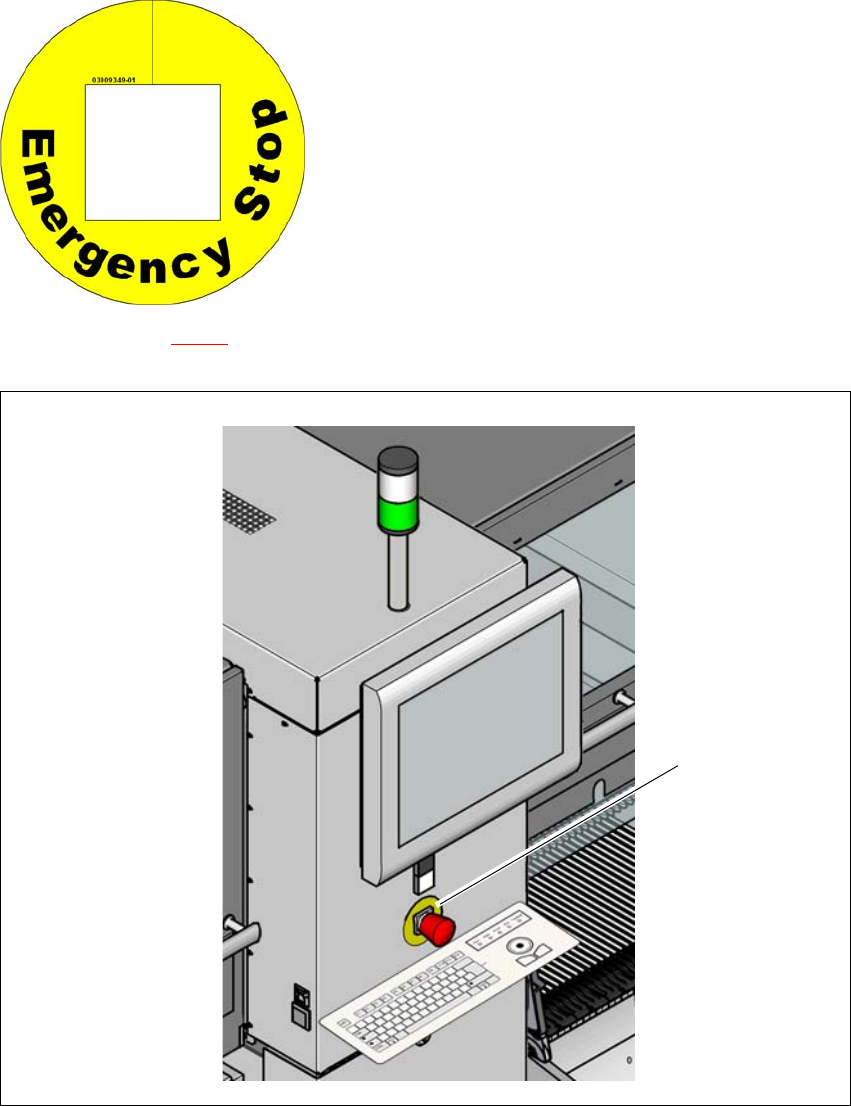

Abb. 2.2 - 9 Warnschild W209 an den NOT-HALT-Tastern (Beispiel SX4)
Pos. W209, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
W 209
