2.2.7 Hohe Temperaturen an der Head Control Unit (HCU)
Pos. 1 in Abb. 2.2 - 10, Temperatur-Hinweisschild, Art.-Nr. 03031926-01 (Anzahl pro Automat: 4).
2

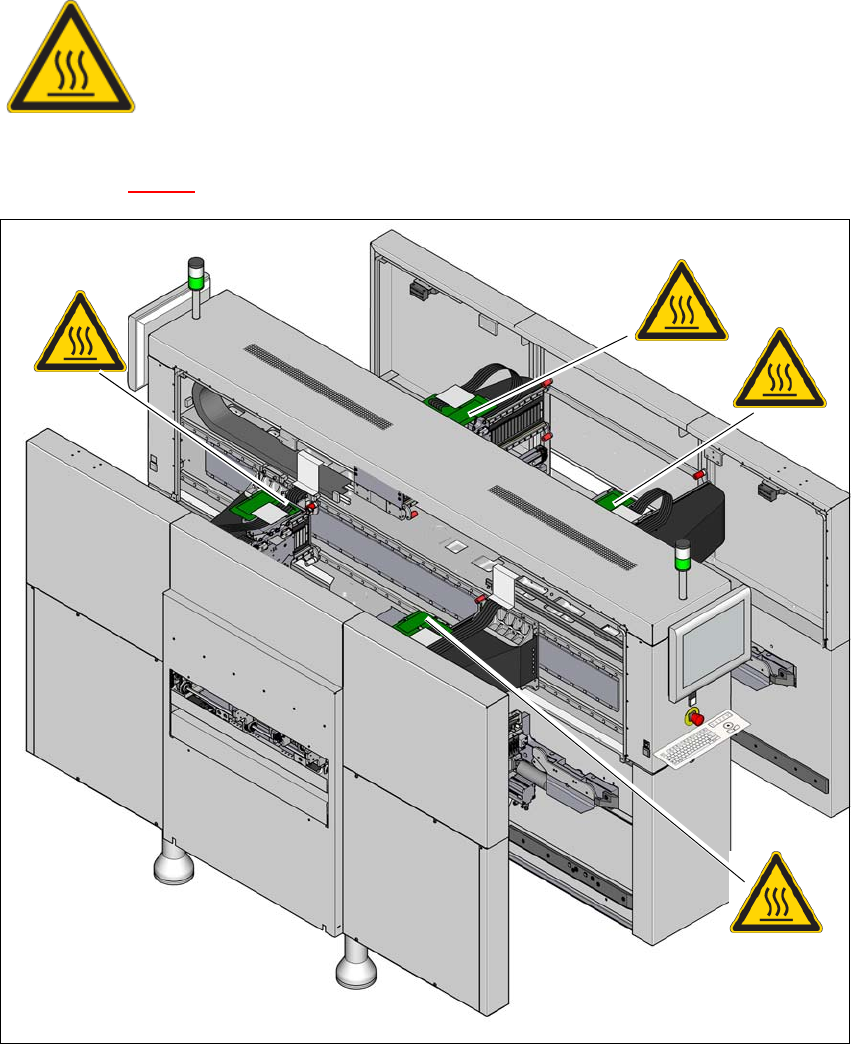

Abb. 2.2 - 10 Temperatur-Hinweisschild an der Head Control Unit (HCU) - (Beispiel SX4)
2
HOHE TEMPERATUR!
Das Gehäuse der Head Control Unit (HCU) kann bei Dauerbetrieb hohe
Temperaturen annehmen. Vorsicht beim Berühren der Head Control Unit
(HCU).
(1)
(1)
(1)
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE SX4/DX4
2.2 Warnschilder Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
52
2.2.8 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 11, Artikel-Nr. 03015392-02
(Anzahl pro Automat: maximal 2)
2

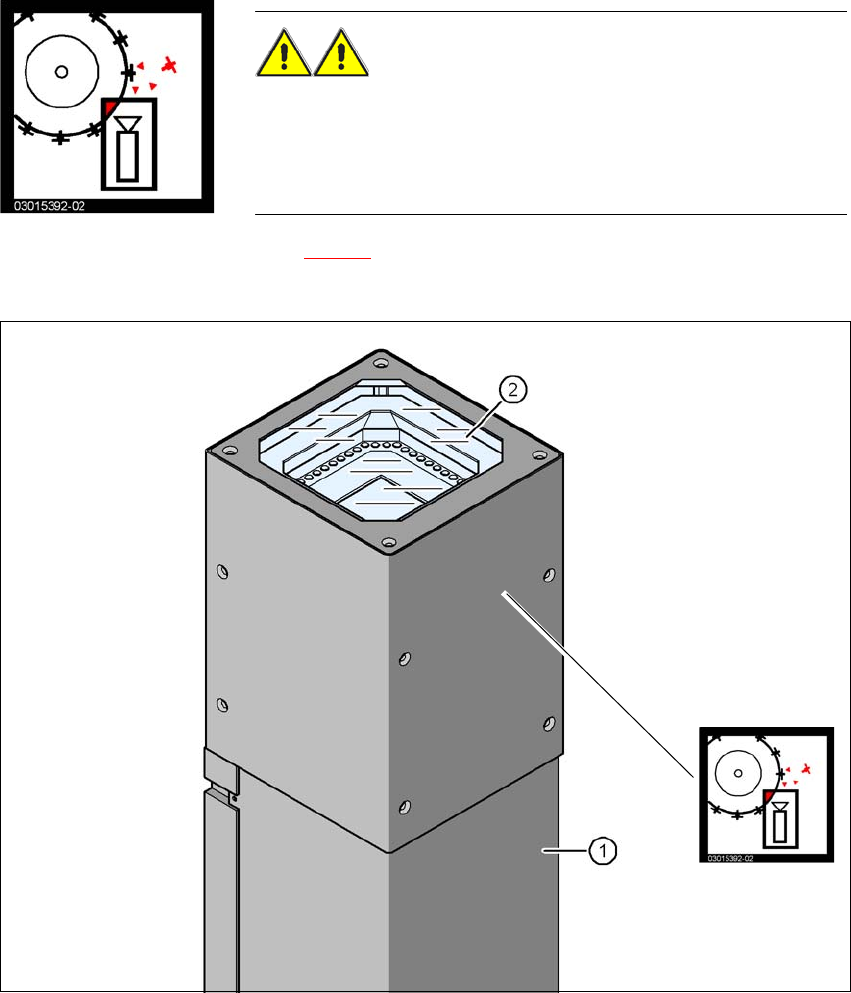

Abb. 2.2 - 11 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
(1) Kameragehäuse
(2) Glasplatte
(3) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar müs-
sen die stationären BE-Kameras vom Typ 33, 55 x 45, und Typ 25,
16 x 16) des TwinStar demontiert werden, sonst kollidiert der
SpeedStar mit den Kameragehäusen.
(3)
Betriebsanleitung SIPLACE SX4/DX4 2 Betriebssicherheit
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 2.3 Laserklassifizierung
53
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– BE-Kameras für den SIPLACE TwinStar
BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 23, 6 x 6 am SpeedStar
– BE-Kamera C&P, Typ 41, 6 x 6 am SpeedStar
– BE-Kamera C&P, Typ 30, 27 x 27 am MultiStar
