2 Betriebssicherheit Betriebsanleitung SIPLACE SX4/DX4 2.7 Sicherheitseinrichtungen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 72 Schützsicherheitskombination K6 (Pos. 1 in Abb. 2.7 - 6 , Seite 71 ) 2 Die Schützsich…
Betriebsanleitung SIPLACE SX4/DX4 2 Betriebssicherheit
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 2.7 Sicherheitseinrichtungen
71
2.7.3 Lage von Schützsicherheitskombination und Servicesteckdose
2

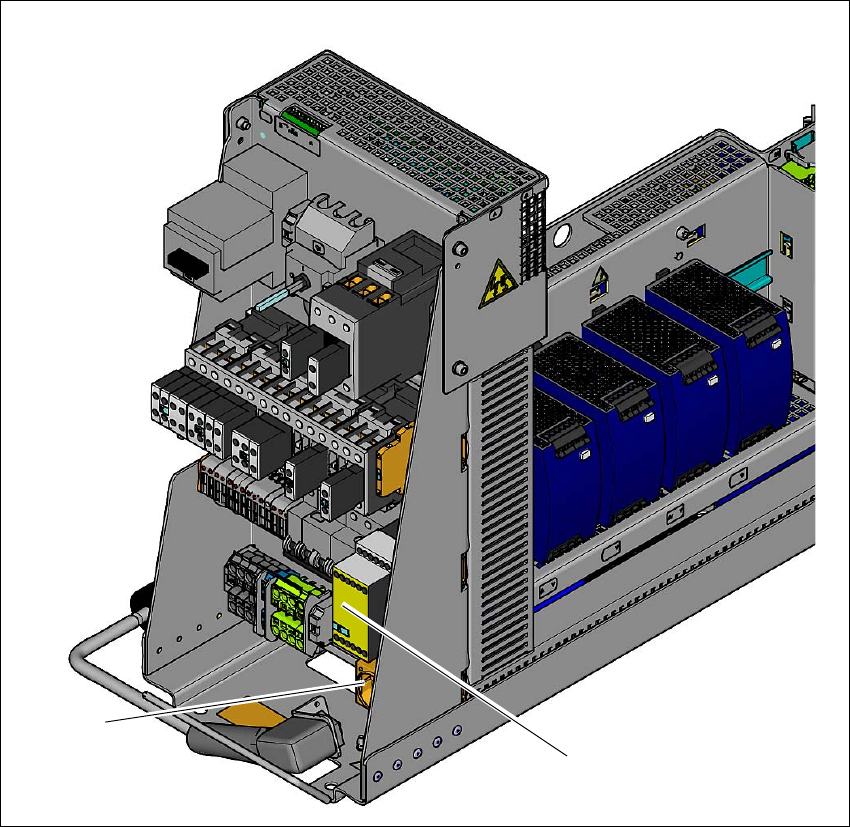

Abb. 2.7 - 6 Lage von Schützsicherheitskombination und Servicesteckdose
2
(1) Schützsicherheitskombination
(2) Servicesteckdose
(2)
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE SX4/DX4
2.7 Sicherheitseinrichtungen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
72
Schützsicherheitskombination K6 (Pos. 1 in Abb. 2.7 - 6, Seite 71) 2
Die Schützsicherheitskombination ist im Stromversorgungseinschub untergebracht. Sie wird zur
Überwachung der NOT-HALT-Schaltungen und Schutzeinrichtungen verwendet.
Drei Bedingungen müssen für die Aktivierung der Schützsicherheitskombination erfüllt sein:
– Das Signal "Softwarefreigabe" bzw. "Control ON"muss erfolgt sein.
– Die NOT-HALT-Schleife muss geschlossen sein.
– Die Starttaste muss betätigt worden sein.
An der Frontseite der Schützsicherheitskombination befinden sich drei grüne LED für die
Betriebsanzeige (siehe Abb. 2.7 - 7
, Seite 73):
– Die LED "Power" zeigt an, dass Spannung anliegt.
– Die LED "Channel 1" und "Channel 2" leuchten, wenn der Starttaster betätigt wurde, die NOT-
HALT-Schleife geschlossen ist und der Meldekreis keinen Fehlerstatus signalisiert.
Servicesteckdose (Pos. 2 in Abb. 2.7 - 6, Seite 71) 2
Die Servicesteckdose ist im Stromversorgungseinschub untergebracht und durch die Abdeckung
gesichert. Sie kann nur genutzt werden, wenn der Automat eine 5-Leiterverbindung (L1, L2, L3,
N und PE) zum Versorgungsnetz hat. Bei einem 4-Leiteranschluss - beispielsweise ohne N - ist
die Steckdose nicht nutzbar.
WARNUNG 2
Beachten Sie dazu auch die Sicherheitshinweise über lebensgefährliche Spannungen, auch
wenn der Automat ausgeschaltet ist! (Siehe Abschnitt 2.1.3
ab Seite 32 und Abschnitt 2.7.2.3 ab
Seite 69 .
Betriebsanleitung SIPLACE SX4/DX4 2 Betriebssicherheit
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 2.7 Sicherheitseinrichtungen
73
2.7.4 NOT-HALT-Schleifen und Meldekreis
2.7.4.1 Aufbau der NOT-HALT-Schleifen
Folgende Kontakte sind in Serie geschaltet und bilden die NOT-HALT-Schleife:
– Schließkontakte der vier Schutzhaubenschalter
– Schließkontakte der beiden NOT-HALT-Taster
– Schließkontakte der vier BE-Wagen/DX-Wechseltische
– Kanäle der Schützsicherheitskombination SSK K6
Neben der Auswertung der NOT-HALT-Schleife durch die SSK K6 überprüft die Software auch die
Meldekontakte der überwachten Schalter. Sind alle Kontakte geschlossen, wird über die Software
mittels CAN-Bus ein digitaler Ausgang der I-/O-Control Unit gesetzt und der SSK K6 zugeführt.
2
Abb. 2.7 - 7 Signal-LED an der Schützsicherheitskombination
(1) Netz / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
(1)
(2)
(3)
