DECAN F2 Operation Handbook
3-21
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Advanced Flexible Placer
准备生产 Ⅱ > 检查位置及示教
准备生产 Ⅱ

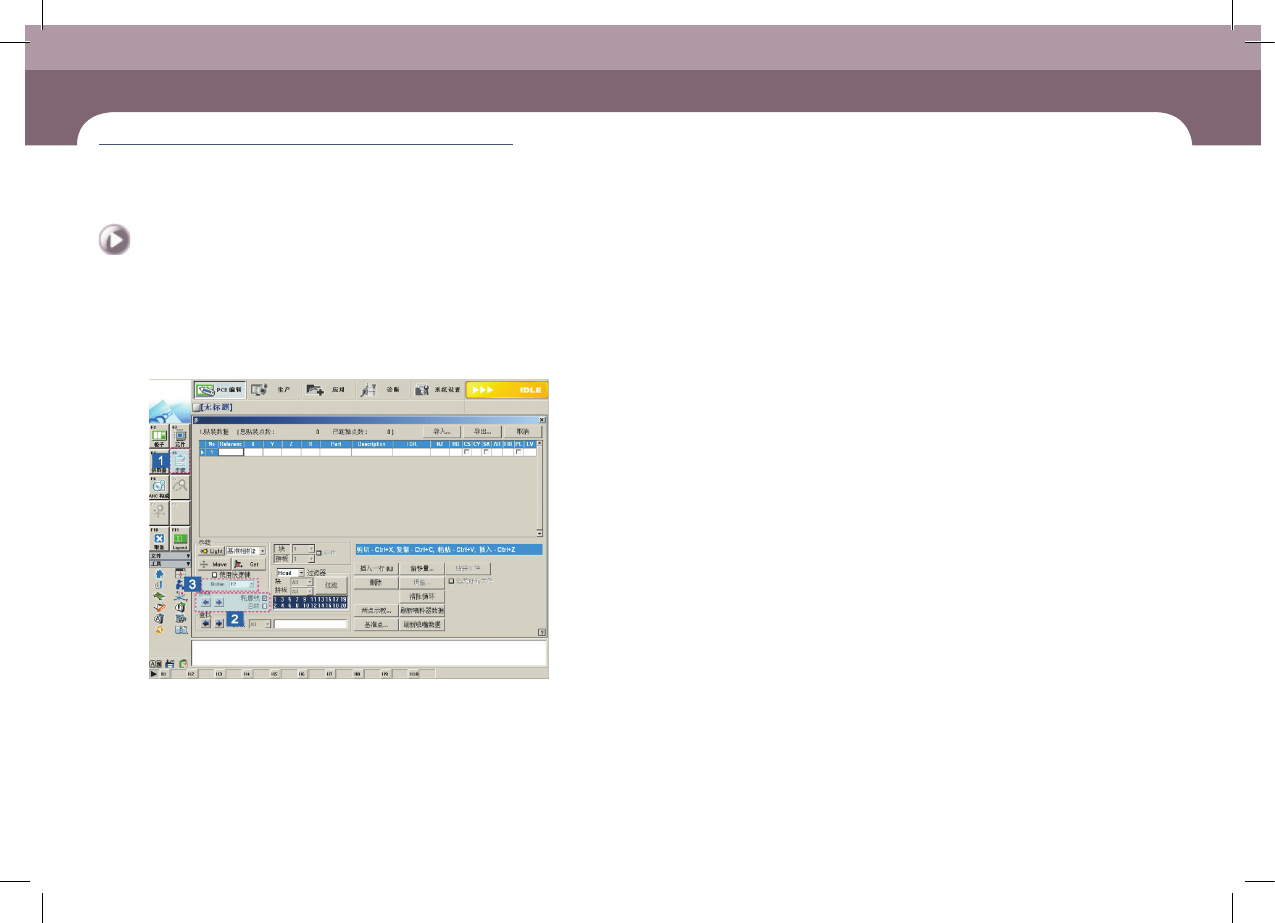

4. 检查贴装点(Placement Point)
Step 1. 检查PCB的贴装点
① 1. 在"PCB 编辑"菜单选择"步骤"子菜单。
②
2.
圈选<
Auto
>复选框后单击箭头移动键检查贴装点位置
③
3.
检查了当前作业工作站的贴装点后
,
单击<工作站>领域的组合框后选择其它作业工
作站。
④
4.
使用同一方式对其它作业工作站的贴装点进行贴装点检查作业。
Step 2. 贴装点示教
如果当前设定的贴装点不正确,重新示教贴装点。
DECAN F2 Operation Handbook
3-22
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Advanced Flexible Placer
生产 > PCB文件的载入(Loading)
生产
生产
1. PCB文件 的载入(Loading)

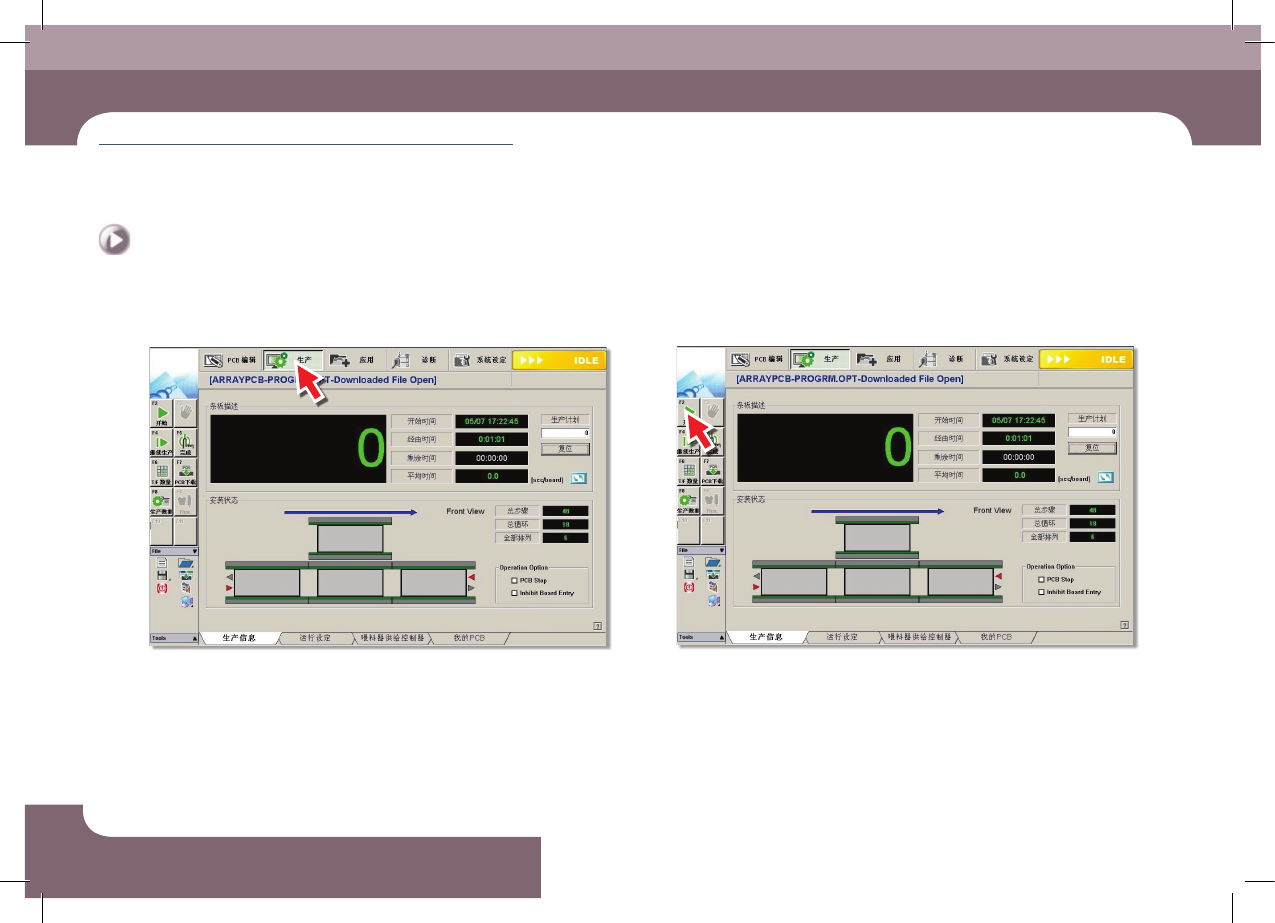

Step 1. 选择'生产'菜单
ㆍ 显示'生产信息'画面。
Step 2. 选择'开始'子菜单
ㆍ 选择'开始'子菜单时,会自动下载PCB的程序
生产
DECAN F2 Operation Handbook
3-23
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Advanced Flexible Placer
生产 > 开始作业（自动生产）
生产
2. 开 始 作 业（ 自 动 生 产 ）

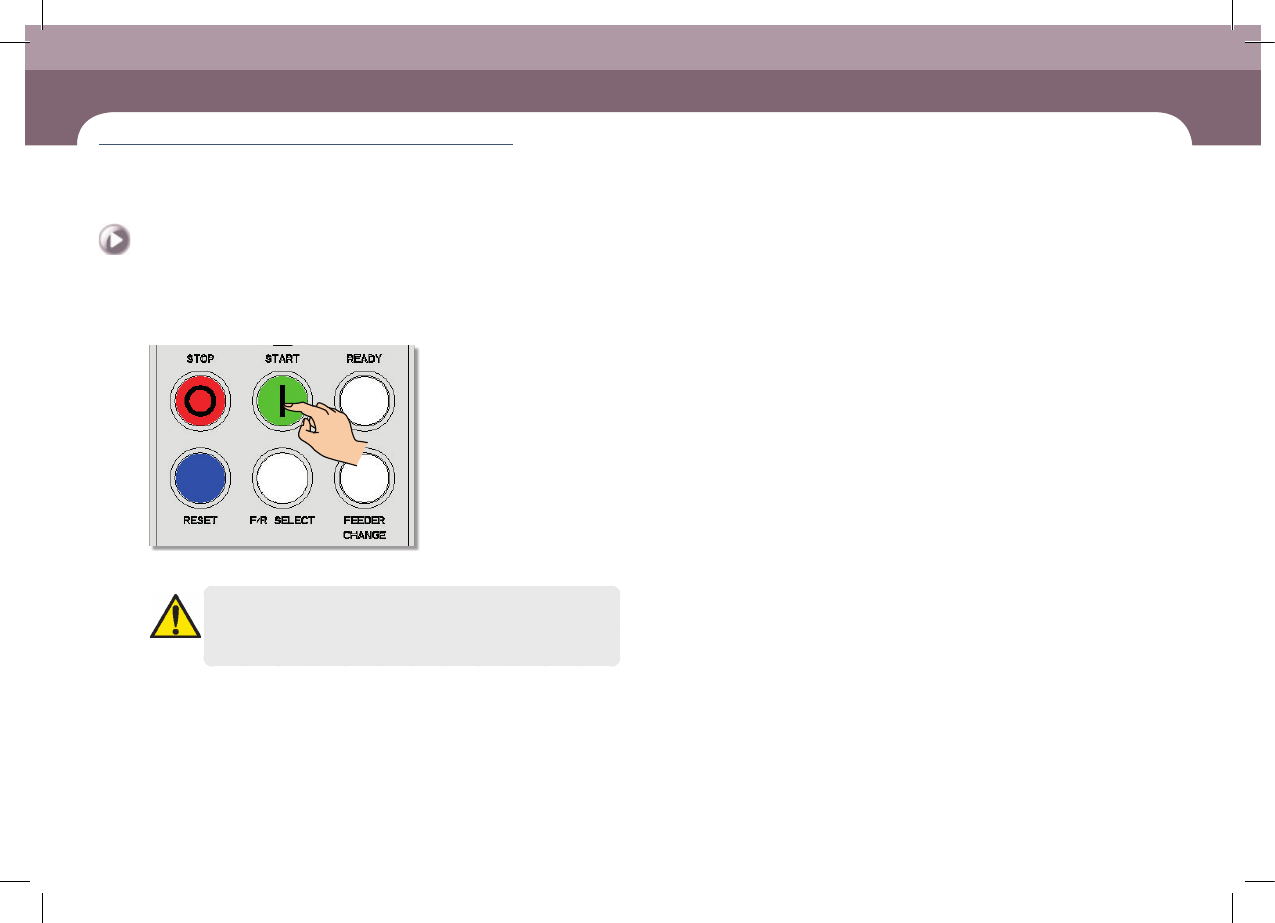

Step 1. 按操作面板的上的'START'按钮
ㆍ 按<START>按钮恢复生产。
警 告
必须确认设备周围是否有工作人员后开始生产
