2 Sicherheit 2.2 Warnschilder Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 25 Abb.9: Warnschilder - Transport 1 W 208 [03009347-xx] 2 Transportsteuerung (unter der Abdeckung) 2.2.3 Beschreibung der Warnschilder 2…
2 Sicherheit
2.2 Warnschilder
24 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
Abb.8: Warnschilder - Stromversorgung und Spannungsverteiler
1 W 206 [03009345-xx] 2 W - Gefährliche Spannung [03157800-
xx]
3 W HO - Heiße Oberfläche [03031926-
xx]
4 W 204 [03009343-xx]
5 Schild auf Abdeckung der Stromversor-
gung [03113903‑xx]
2 Sicherheit
2.2 Warnschilder
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 25
Abb.9: Warnschilder - Transport
1 W 208 [03009347-xx]
2 Transportsteuerung (unter der Abdeckung)
2.2.3 Beschreibung der Warnschilder
2.2.3.1 Warnschild W 201
Abb.10: W 201 [03009338-xx] (Anzahl pro Maschine: 1)
Sicherer Betrieb der Maschine
Voraussetzung für den sicheren Betrieb der
Maschine ist die Kenntnis und Einhaltung der
Betriebsanleitung und der Sicherheitshinweise.
Siehe Abb. "Warnschilder Frontansicht" [}20]
2 Sicherheit
2.2 Warnschilder
26 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018

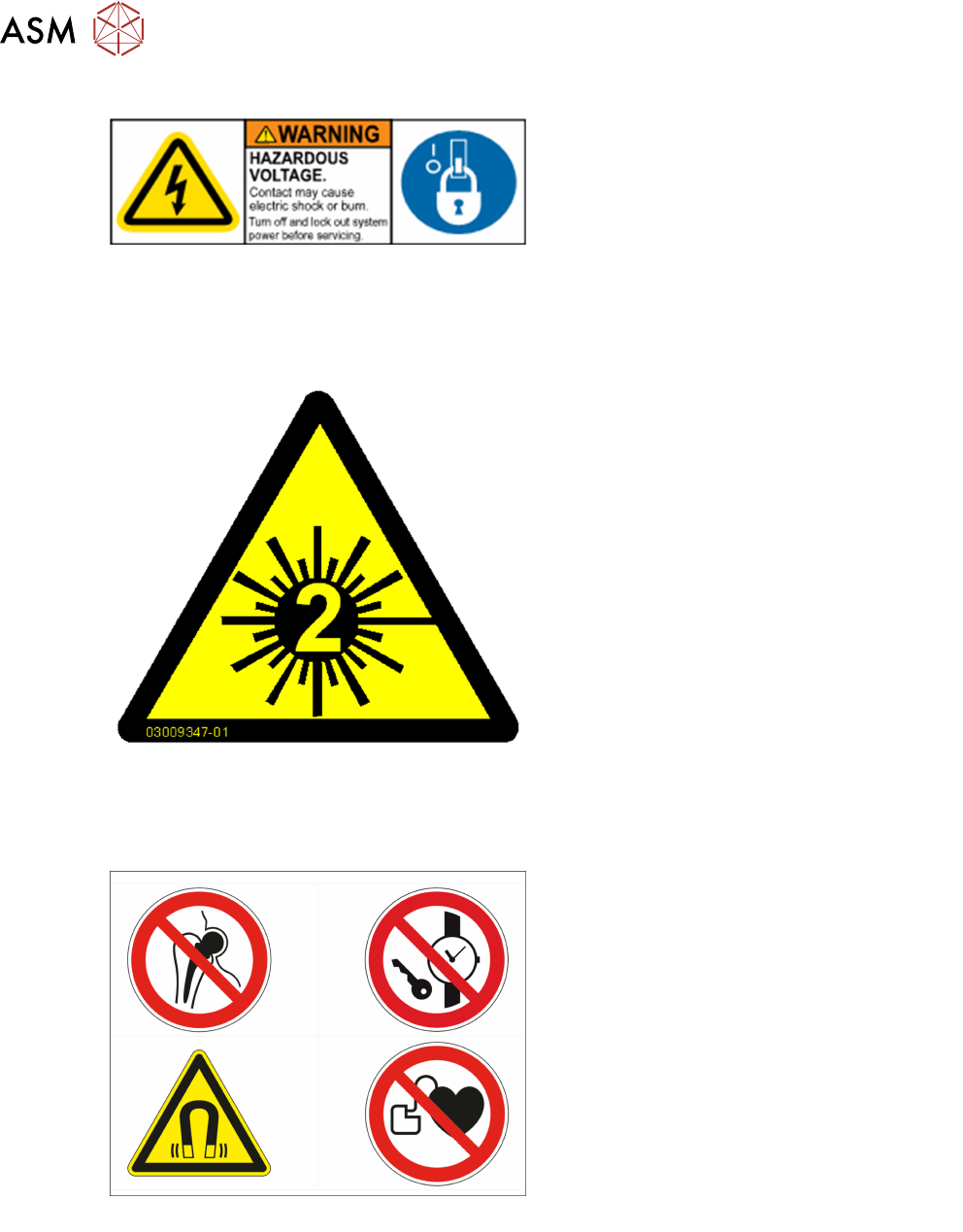

2.2.3.2 Warnschild W 81-00382
Abb.11: Warnschild W 81-00382-xx (Anzahl pro
Maschine: 1)
Gefährliche Spannung
Kontakt kann elektrischen Schlag oder Verbren-
nung verursachen.
► Vor Servicearbeiten ausschalten und Sys-
temstromversorgung verriegeln.
Siehe Abb. "Warnschilder Frontansicht" [}20]
2.2.3.3 Laser-Warnaufkleber - Laserklasse 2
Abb.12: W Laserklasse 2 [03009347-xx]
LASERSTRAHLUNG
Laserklasse 2
Gemäß IEC 60825-1:2014
► Nicht in den Strahl blicken!
Siehe Abb. "Warnschilder - Transport" [}25]
2.2.3.4 Warnschild W202
Abb.13: W202 [03009341-xx] (Anzahl pro Maschine: 3)
Siehe Abb. "Warnschilder Frontansicht" [}20], "Warnschilder - Frontansicht - innen - Teil 1" [}22]
und "Warnschilder - Frontansicht - innen - Teil 2" [}23]
