2 Sicherheit
2.2 Warnschilder
28 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018

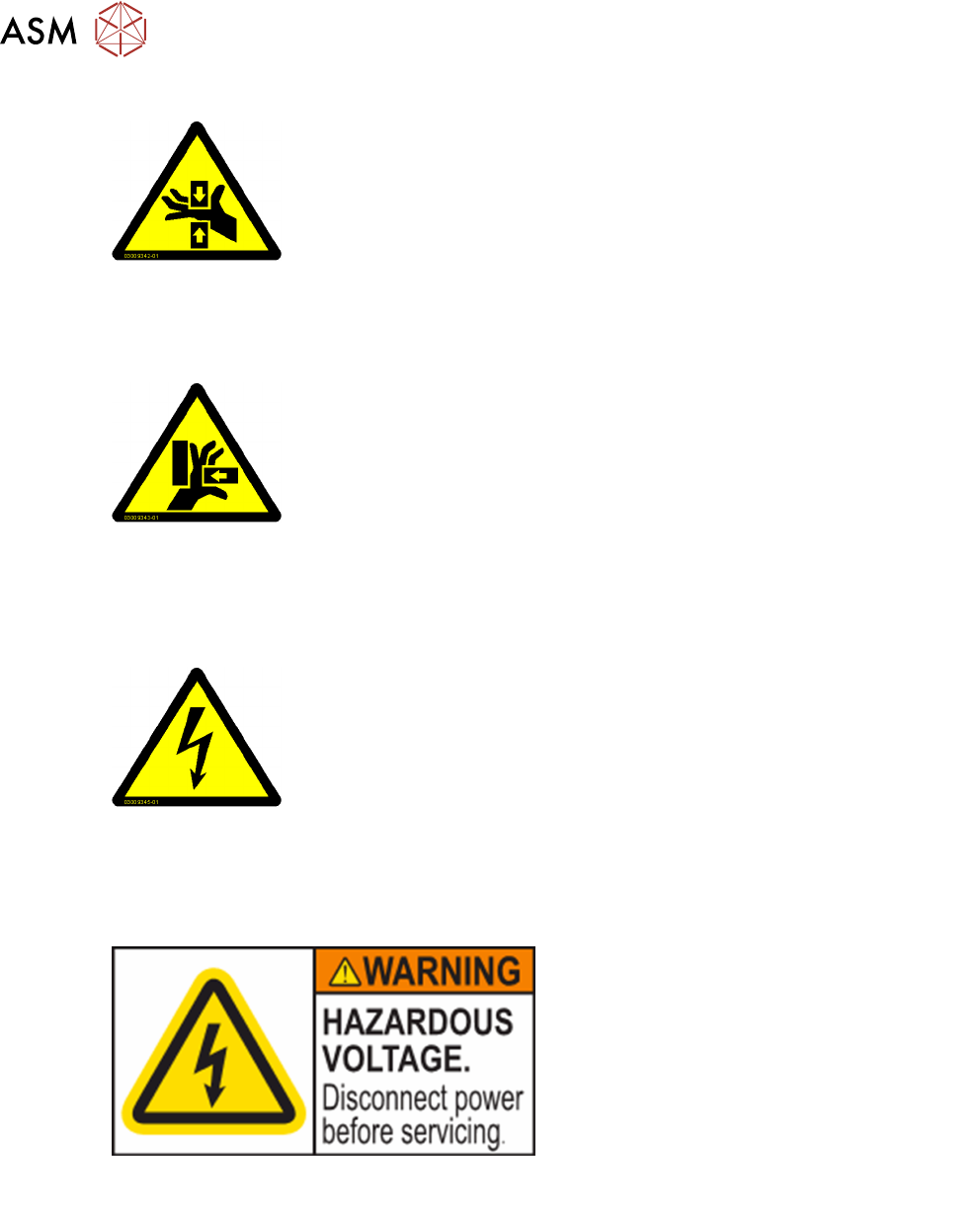

2.2.3.7 Warnschild W203
Abb.16: W203 [03009342-xx] (Anzahl pro Maschine: 4)
Quetschgefahr
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
► Nicht in die laufende Maschine greifen.
Siehe Abb. "Warnschilder Frontansicht" [}20] und "Warnschilder Rückansicht" [}21]
2.2.3.8 Warnschild W204
Abb.17: W204 [03009343-xx] (Anzahl pro Maschine: 2)
Quetschgefahr
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
► Nicht in die laufende Maschine greifen.
Siehe Abb. "Warnschilder Frontansicht" [}20] und "Warnschilder - Stromversorgung und Span-
nungsverteiler" [}24] und "Warnschilder - Frontansicht - innen - Teil 1" [}22]
2.2.3.9 Warnschild W206
Abb.18: W206 [03009345-xx] (Anzahl pro Maschine: 2)
Gefährliche Spannungen
Die Teile hinter der Abdeckung stehen auch bei
ausgeschaltetem Hauptschalter unter Netz-
spannung.
Die Maschine muss vor Servicearbeiten vom
Netz getrennt werden.
NAFTA-Region: Gefahr von elektrischem
Schlag oder Verbrennung
Siehe Abb. "Warnschilder - Stromversorgung und Spannungsverteiler" [}24]
2.2.3.10 Warnschild - Gefährliche Spannung
Abb.19: Gefährliche Spannung [03157800 -xx] (Anzahl
pro Maschine: 2)
Gefährliche Spannung
Vor Servicearbeiten vom Netz trennen
► Die Maschine muss vor Servicearbeiten
vom Netz getrennt werden.
Siehe Abb. "Warnschilder - Stromversorgung und Spannungsverteiler" [}24]
2 Sicherheit
2.2 Warnschilder
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 29

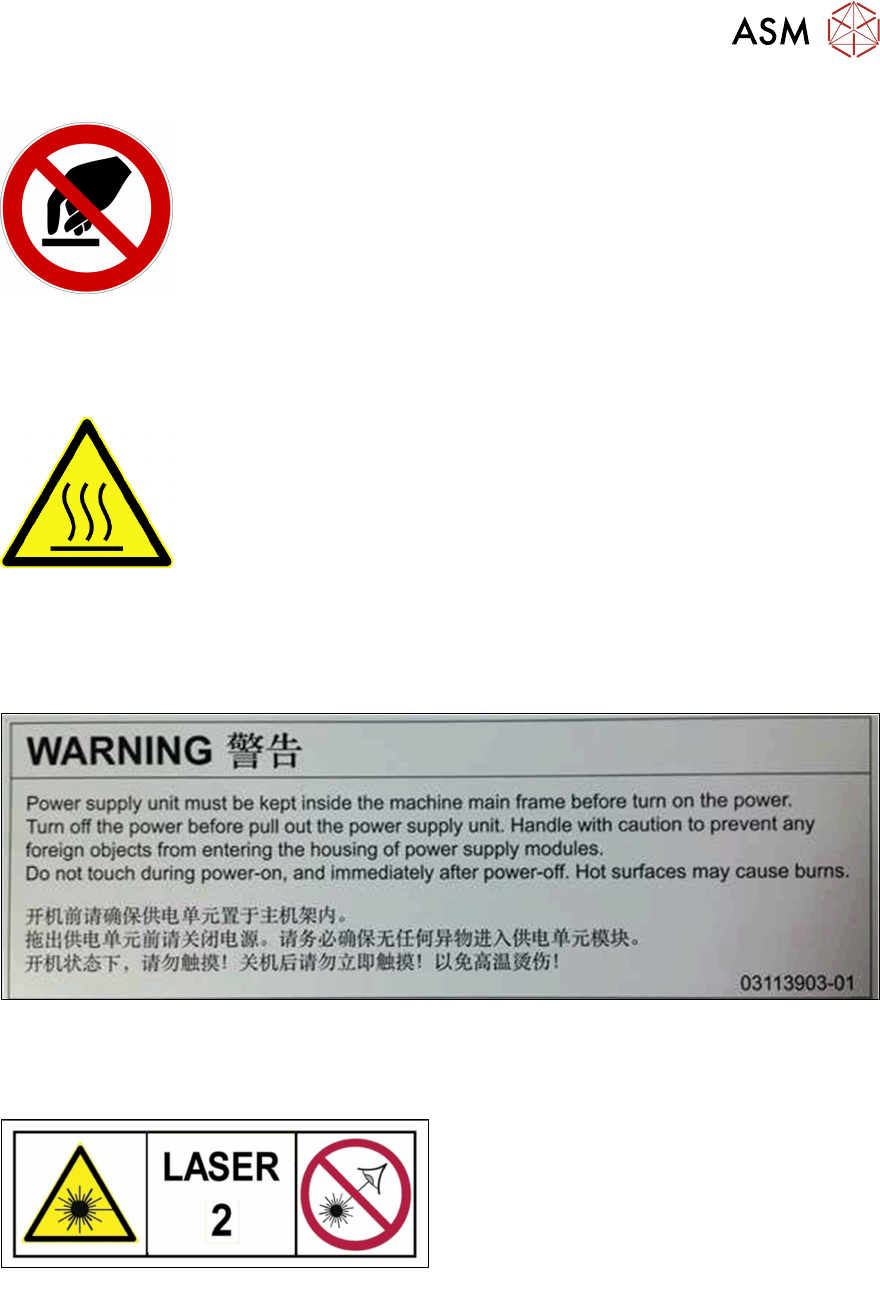

2.2.3.11 Warnschild P010 - Nicht berühren
Abb.20: Nicht-berühren-Schild (Anzahl pro Maschine: 1)
Nicht berühren!
Das optische Modul nicht berühren.
Siehe Abb. "Warnschilder - Frontansicht - innen - Teil 1" [}22]
2.2.3.12 Warnschild HO - Heiße Oberfläche
Abb.21: HO-Schild [03031926-xx] (Anzahl pro
Maschine: 1)
VERBRENNUNGSGEFAHR DURCH HEISSE
OBERFLÄCHE!
Die Schutzabdeckung der Stromversorgung
kann bei Dauerbetrieb heiß werden.
► Seien Sie vorsichtig, wenn Sie die
Abdeckung der Stromversorgungseinheit
berühren.
Siehe Abb. "Warnschilder - Stromversorgung und Spannungsverteiler" [}24]
2.2.3.13 Warnschild SVA - Stromversorgungsabdeckung
Abb.22: Warnschild für Abdeckung der Stromversorgung [03113903-xx] (Anzahl pro Maschine: 1)
Siehe Abb. "Warnschilder - Stromversorgung und Spannungsverteiler" [}24]
2.2.3.14 Warnaufkleber - Laserstrahlung
Abb.23: W Laserklasse 2 [03134118-xx]
LASERSTRAHLUNG
Laserklasse 2
Gemäß IEC 60825-1:2014
► Nicht in den Strahl blicken!
Siehe Abb. "Warnschilder Frontansicht" [}20]
2 Sicherheit
2.3 Sicherheitshinweise zum Transport der Maschine
30 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018

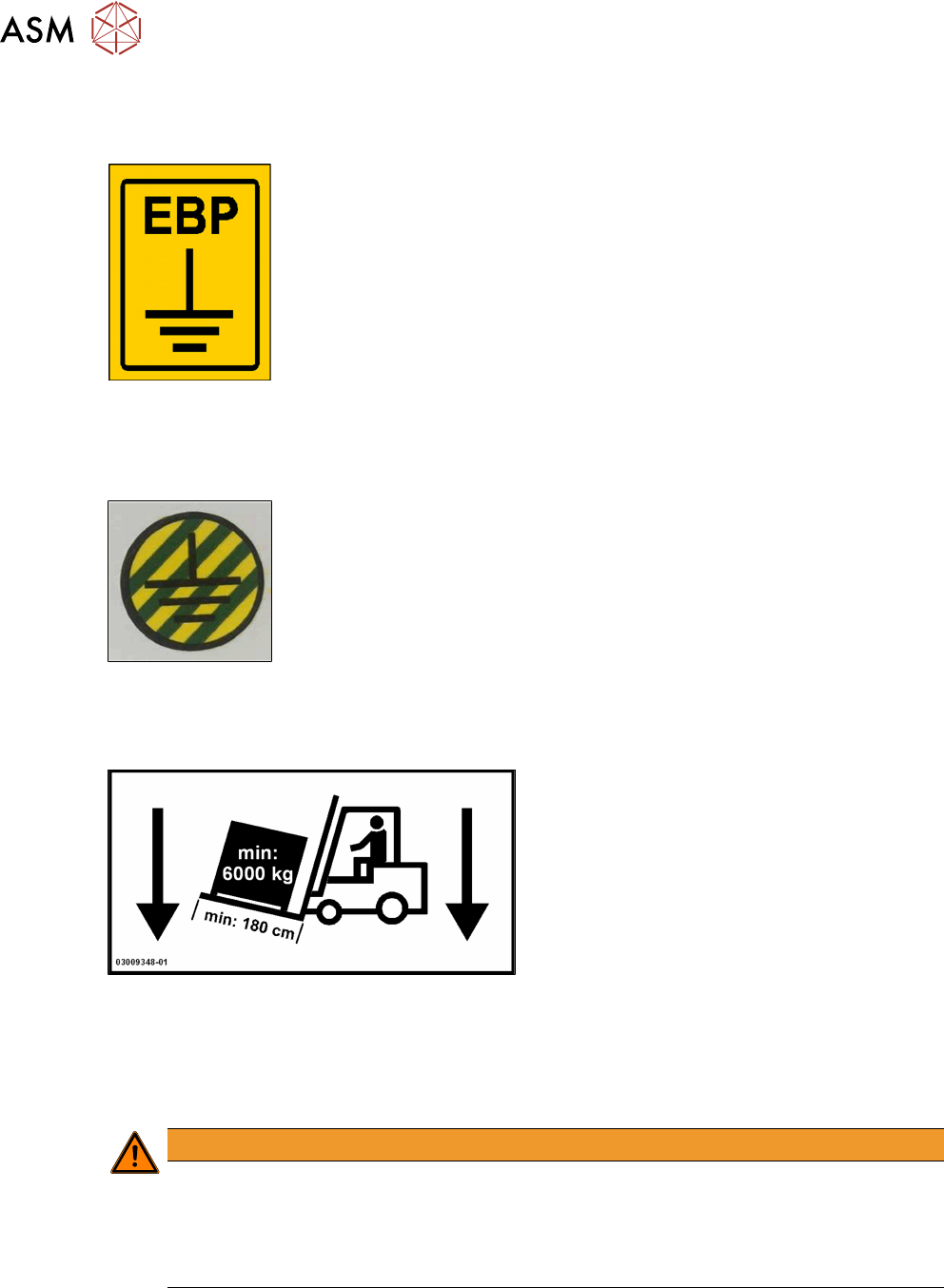

2.2.4 Andere Schilder
2.2.4.1 Warnschild - Externer Erdungspunkt
Externer Erdungspunkt
Beachten Sie Kapitel 2.8 EGB-Richtlinien.
Warnschild - Allgemeine Warnung/Achtung [00359574-xx] (Anzahl pro Maschine: 1)
Siehe Abb. "Warnschilder Frontansicht" [}20]
2.2.4.2 Warnschild – Masse
Masse
Alle Masseabschlüsse müssen angeschlossen
sein.
Warnschild - Masse an verschiedenen Stellen
2.3 Sicherheitshinweise zum Transport der Maschine
Verwenden Sie zum Transport der Maschine einen Gabelstapler mit folgender Spezifikation:
Gabellänge: min. 1800 mm
Tragkraft: min. 6000 kg
Gabelweite: min. 350 mm
WARNUNG
Kippgefahr
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht das Risi-
ko, dass der Gabelstapler mit der Maschine kippt.
Der Transport der Maschine wird in Abschnitt 4.1 "Transport- und Lieferkonfigurati-
on" [}55] beschrieben.
