2 Sicherheit
2.3 Sicherheitshinweise zum Transport der Maschine
30 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
2.2.4 Andere Schilder
2.2.4.1 Warnschild - Externer Erdungspunkt
Externer Erdungspunkt
Beachten Sie Kapitel 2.8 EGB-Richtlinien.
Warnschild - Allgemeine Warnung/Achtung [00359574-xx] (Anzahl pro Maschine: 1)
Siehe Abb. "Warnschilder Frontansicht" [}20]
2.2.4.2 Warnschild – Masse
Masse
Alle Masseabschlüsse müssen angeschlossen
sein.
Warnschild - Masse an verschiedenen Stellen
2.3 Sicherheitshinweise zum Transport der Maschine
Verwenden Sie zum Transport der Maschine einen Gabelstapler mit folgender Spezifikation:
Gabellänge: min. 1800 mm
Tragkraft: min. 6000 kg
Gabelweite: min. 350 mm
WARNUNG
Kippgefahr
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht das Risi-
ko, dass der Gabelstapler mit der Maschine kippt.
Der Transport der Maschine wird in Abschnitt 4.1 "Transport- und Lieferkonfigurati-
on" [}55] beschrieben.
2 Sicherheit
2.4 Sicherheitshinweise zum Betrieb der Maschine
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 31
2.4 Sicherheitshinweise zum Betrieb der Maschine
2.4.1 Sicherheitshinweise zum Schließen der Schutzhauben
VORSICHT
Quetschgefahr für die Hände bei nicht korrektem Schließen der Schutzhauben
Um eine Verletzung beim Schließen der Schutzhauben der Maschine zu vermeiden, muss
der Betreiber das Personal unterrichten
► Befolgen Sie bei der Handhabung der Sicherheitshauben folgende Sicherheitshinwei-
se:

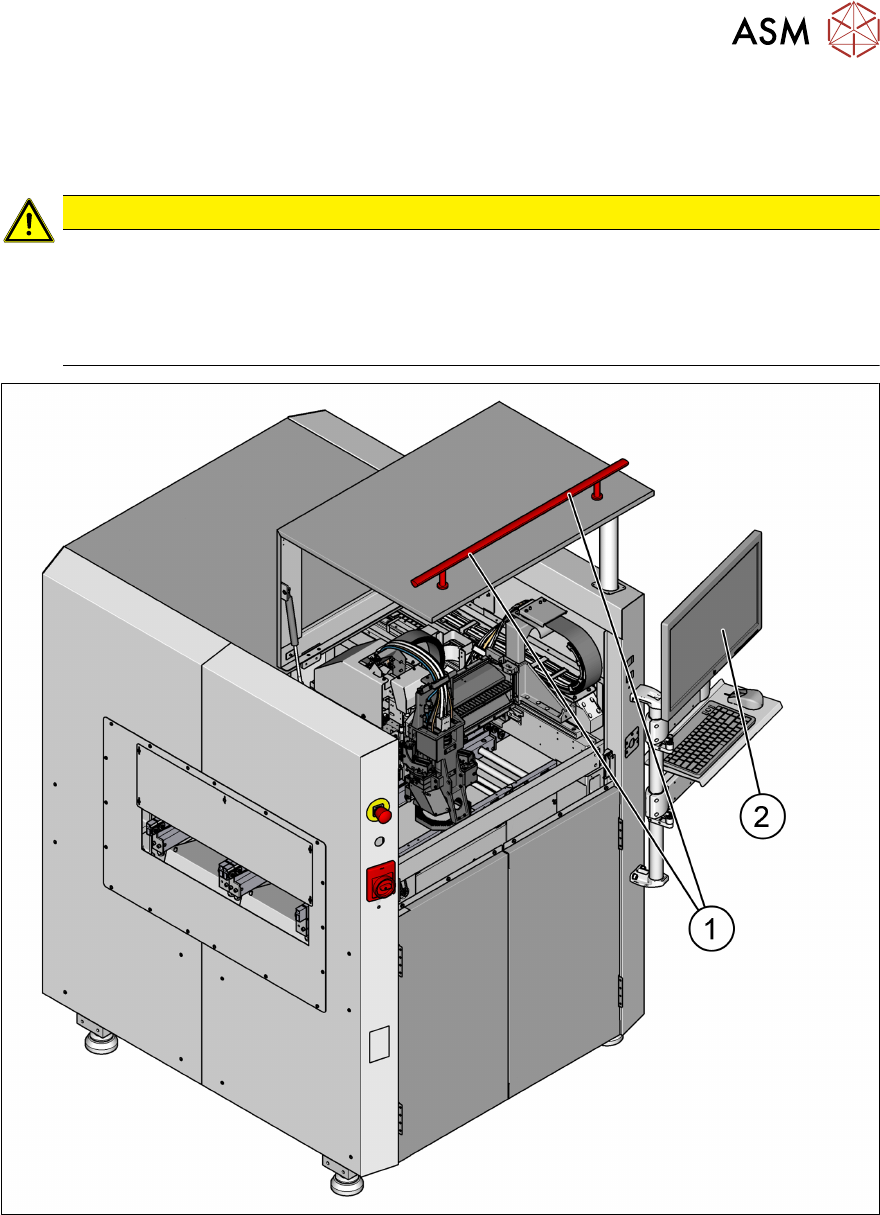

Abb.24: Sicherheitshinweise zum Schließen der Schutzhauben
1 Griffmulde 2 Monitor
► Verwenden Sie zum Öffnen oder Schließen der Schutzhauben immer die Griffmulde (1).
► Greifen Sie beim Schließen nicht in den Spalt zwischen Schutzhaube und Maschinenverkleidung.
► Vergewissern Sie sich beim Schließen der Schutzhaube, dass sich in dem Bereich, in den sie
geschwenkt wird, keine Hindernisse befinden und keine anderen Personen verletzt werden
können.
► Achten Sie auf den Monitor (2) und achten Sie darauf, dass er nicht mit der Schutzhaube kolli-
diert, was zu irreversiblen Schäden führen könnte.
2 Sicherheit
2.4 Sicherheitshinweise zum Betrieb der Maschine
32 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
2.4.2 Einlegen einer Leiterplatte in das Eingangs- und Ausgabeband
WARNUNG
Verletzungsgefahr für Hände beim Einlegen einer Leiterplatte in den Eingabetrans-
port
Beim manuellen Einlegen der Leiterplatte in den Eingabetransport können die Hände durch
ungehinderten Eingriff in den Verfahrbereich des Portals erfasst und verletzt werden.
Der Betreiber ist dafür verantwortlich, dass Eingabe- und Ausgabetransport abgedeckt
sind, um zu verhindern, dass Hände oder Arme in diese Bereiche gelangen können.
Für alle vor- und nachgelagerten Module (Drucker, Bestückautomat, Transporte etc.) gelten
die gleichen Vorsichtsmaßnahmen.
2.4.3 EGB-Sicherheit der Maschine
Bitte beachten Sie Kapitel 2.8 "EGB-Richtlinien" [}43].
