2 Sicherheit
2.5 Sicherheitseinrichtungen
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 33
2.5 Sicherheitseinrichtungen
2.5.1 Schutzhaube, Türen und Abdeckungen
Der Verfahrbereich ist mit einer beweglichen Schutzhaube (1) auf der Frontseite abgedeckt. Die
vordere Schutzhaube (1), die Fronttüren (2) und die rückseitige Abdeckung (3) dienen als
Schutzeinrichtungen, um unberechtigten Zugriff in das Innere der Maschine zu verhindern. Die zu-
gängliche Frontschutzhaube (1) und die Fronttüren (2) sind verriegelt. Die rückseitige Abdeckung
ist durch Innensechskant-Schrauben gesichert.
VORSICHT
Verletzungsgefahr
Stellen Sie sich nicht auf die Schutzhauben und Abdeckungen und verschaffen Sie sich
nicht auf andere Weise Zugang zu den Schutzhauben und Abdeckungen.

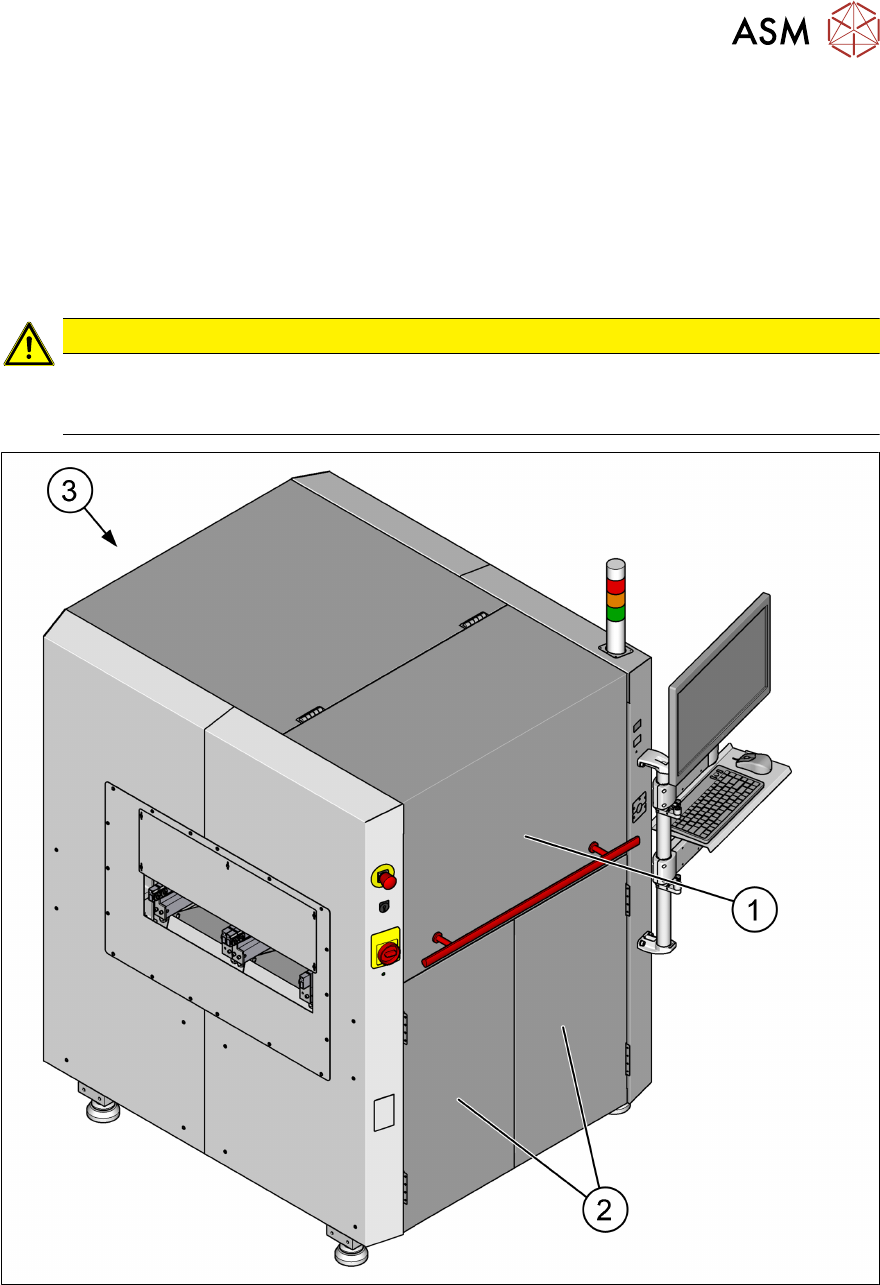

Abb.25: Schutzhaube, Türen und Abdeckungen
1 Vordere Schutzhaube 2 Fronttüren
3 Rückseitige Abdeckung
Funktion
Die Schutzhaube kann nicht geöffnet werden (sie ist verriegelt), außer der Bediener drückt aktiv die
Software-Taste "Fronttüre öffnen" in der ASM SPI GUI-Inspektionssoftware.
2 Sicherheit
2.5 Sicherheitseinrichtungen
34 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
► Schließen Sie die vordere Schutzhaube und drücken Sie die Software-Taste "Fronttüre öff-
nen".
► Drücken Sie die Start-Taste (siehe Position 1 in Abb. "Position der Schalter und Tas-
ten" [}35]).
Die Softwaresequenz für die Start-Taste ist wie folgt:
●
Das Softwareprogramm prüft, ob die vordere Schutzhaube geschlossen ist, indem der Ge-
schlossen-Status der Schutztürverriegelung und der Status der NOT-AUS-Taste geprüft wer-
den.
●
Wenn die vordere Schutzhaube geschlossen ist und die NOT-AUS-Taste nicht aktiviert ist,
verriegelt die Software die Schutztürverriegelung und setzt die Sicherheitssteuerung zurück.
●
Die Software prüft, ob die Sicherheitsrelais-Verriegelung freigegeben wurde, bevor sie die
Motoren aktiviert.
Wenn die Fronttür geöffnet wird, wird die Stromversorgung zu den Achsen sofort unterbrochen. Die
Achsen bewegen sich nicht mehr.
Sehen Sie dazu auch...
2 2.5.2.1 "Position der Schalter und Tasten an der Maschine" [}35]
2 Sicherheit
2.5 Sicherheitseinrichtungen
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 35
2.5.2 Schalter und Tasten an der Maschine
2.5.2.1 Position der Schalter und Tasten an der Maschine

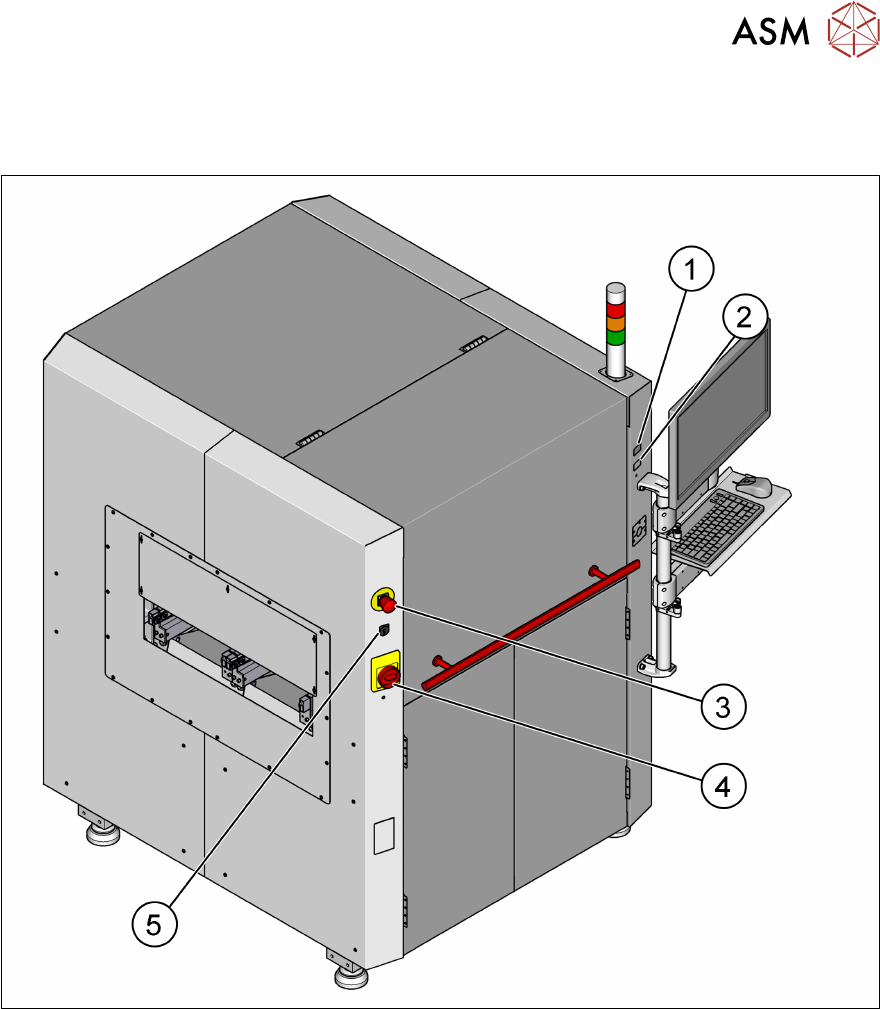

Abb.26: Position der Schalter und Tasten
1 Start-Taste (grün) 2 Stopp-Taste (schwarz)
3 NOT-AUS-Taste 4 Hauptschalter
5 Schlüsselschalter
