3 Maschinenbeschreibung
3.1 Modul-Übersicht
50 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018

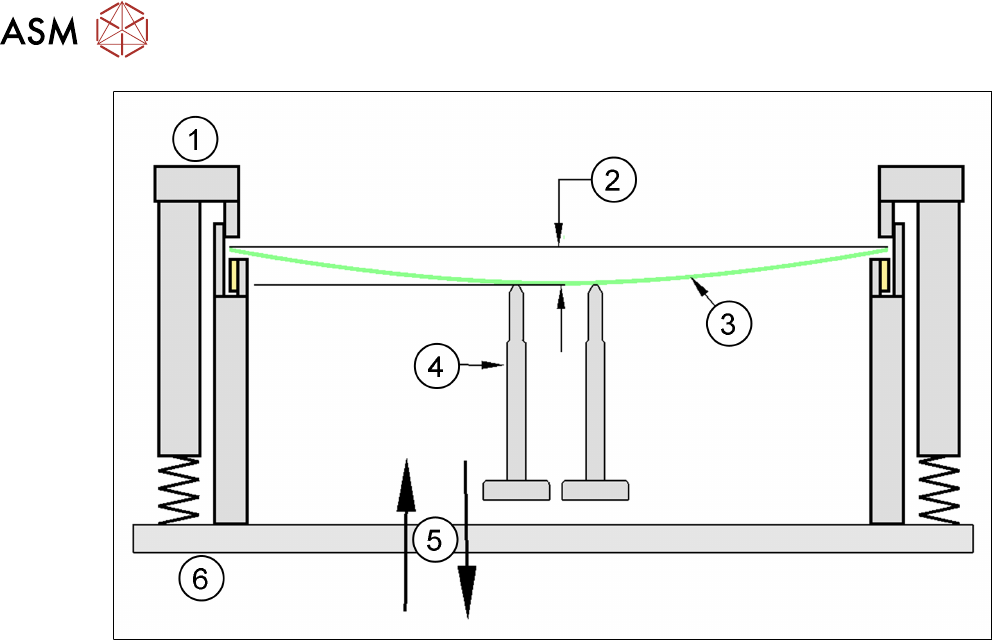

1 Fixierte Kante 2 0,5mm
3 Leiterplatte 4 Magnetstiftunterstützung
5 Bewegliche Klemmeinheit 6 Transportwange
► Verwenden Sie die Magnetstiftunterstützung, um diesen Wert zu erzielen.
3 Maschinenbeschreibung
3.2 Technische Daten
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 51
3.2 Technische Daten
3.2.1 Abmessungen und Umgebungsbedingungen für den Maschinenbetrieb
Maschinenabmessung
Länge in LP-Transportrichtung 1130mm
Breite 1300mm
Höhe bei einer Transporthöhe von 950 mm 1600mm
Gewicht der Maschine 780 kg
Einstellbarer Monitor- und Tastaturhöhenbe-
reich
880 - 1140 mm
Bodenbelastung 5 kN/m²
Bodenfreiheit der Maschine
(bei LP-Transporthöhe 900 mm) Maschinenhöhe 1831 mm ± 15 mm
(bei LP-Transporthöhe 930 mm) Maschinenhöhe 1861 mm ± 15 mm
(bei LP-Transporthöhe 950 mm) Maschinenhöhe 1881 mm ± 15 mm
Raumtemperatur Zwischen 15°C und 35°C
Luftfeuchtigkeit 30% bis 75% (im Mittel nicht höher als 45%, um
Kondensation in der Maschine auf jeden Fall
auszuschließen)
Betriebstemperatur Zwischen 0°C und 50°C
Betriebs-Luftfeuchtigkeit max. 50% bei 40°C
Betriebshöhe max. bis zu 1000 m über Meereshöhe
Maximale Geräuschentwicklung 78dB(A)
3.2.2 Umgebungsbedingungen für das Verpacken, den Transport und die
Lagerung
Temperaturbereich Zwischen -25°C und 55°C
Luftfeuchtigkeit Bis 95%
Umgebungsdruck Bis 1700 m Höhe ohne Druckausgleich
3 Maschinenbeschreibung
3.2 Technische Daten
52 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
3.2.3 Schwerpunkt

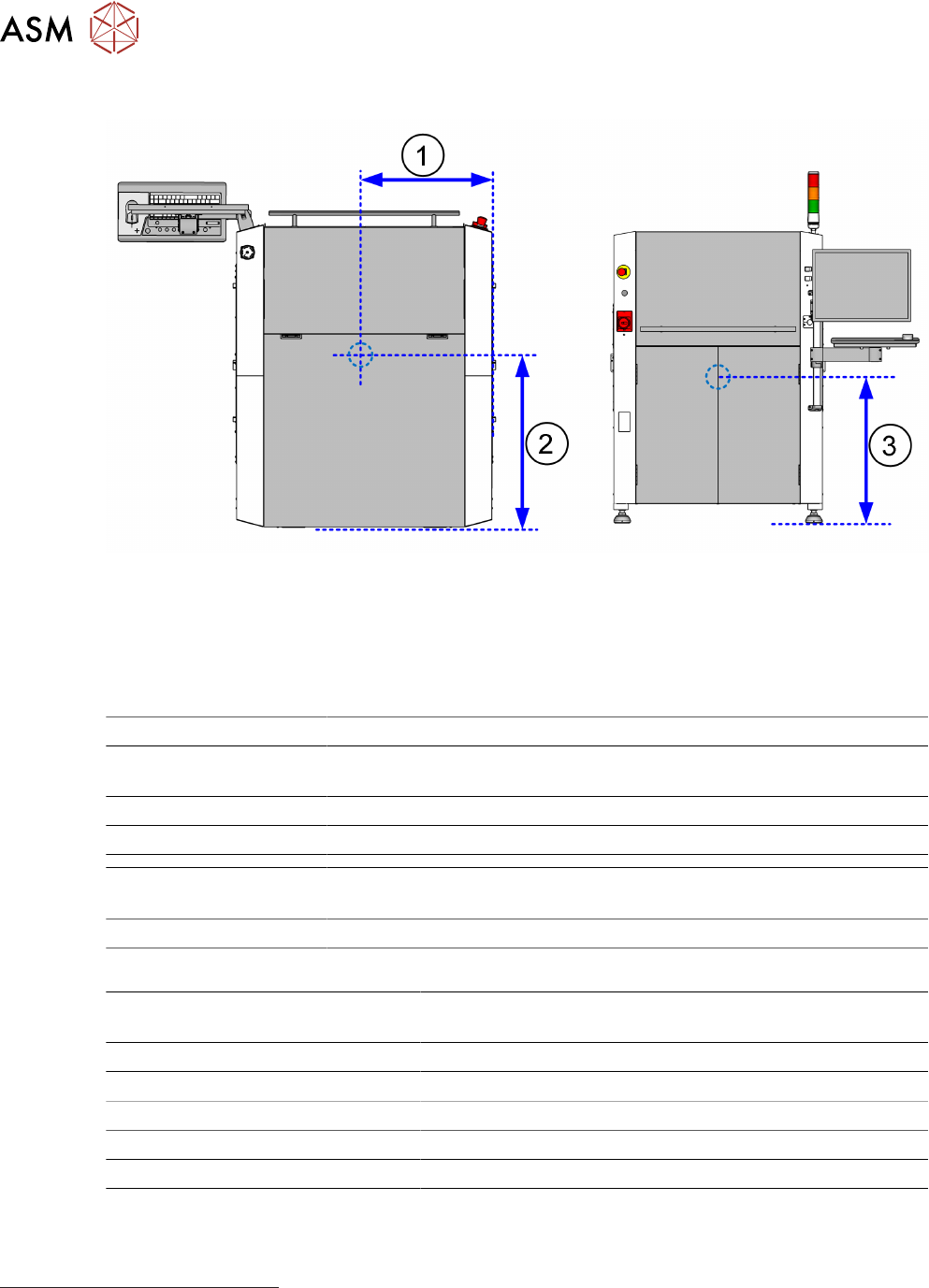

Abb.32: Schwerpunkt der ASM ProcessLens Dual-lane-Maschine zur Lotpastenprüfung
1 550mm 2 610mm
3 730mm
3.2.4 Elektrische Anschlusswerte
Netzspannung Sicherungen
Netzversorgung 1/N/PE
Stromstärke: 110 V
1)
- 9,1 A, 240 V - 4,2 A, 50/60Hz
2 x 15 A
Leistungsaufnahme 1 kW
Spannungsversorgung 100 ~ 240 VAC, einphasig 50/60 Hz
Kurzschluss-Auslegung
der Maschine (SCCR)
2)
10 kA
Stromanschluss MENNEKES: 32 A 230 V 2 P+E STRAIGHT
3.2.5 Transportspezifikationen
Flexibler Doppeltransport Doppeltransport im Modus
"Einfachtransport" (optional)
Mindest-LP-Größe L x B 50 mm x 45 mm 50 mm x 45 mm
Maximale LP-Größe L x B 375 mm x 260 mm 375 mm x 460 mm
LP-Dicke 0,3mm bis 4,5mm
Maximales LP-Gewicht Max. 3,0 kg
Freiraum auf LP-Unterseite 25mm
1)
110 V~ als Option
2)
Mit dem Original-Netzanschluss-Kabel. Die ausgewiesene Kurzschluss-Auslegung (SCCR) bezieht sich auf
den Anfang des Original-Netzkabels. Bei kundenseitiger Veränderung darf die serienmäßige Länge der
Netzzuleitung zur Maschine weder verkürzt, noch der serienmäßige Leiterquerschnitt erhöht werden, da
sich andernfalls die Kurzschluss-Auslegung (SCCR) verschlechtert.
