3 Maschinenbeschreibung 3.2 Technische Daten 54 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
3 Maschinenbeschreibung
3.2 Technische Daten
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 53
Leiterplatten-Transporthöhe
●
Option
●
Standard
●
Option SMEMA
900mm
930mm
950mm
Feste Transportwange Außen
Rechts / Rechts
Links / Links
3.2.6 Inspektionsfunktionen
Pixel-Größe (Kameraauflösung) 15 μm x 15 μm
Prüfgeschwindigkeit bis zu 30 cm
2
/s
Höhenauflösung 0,37 μm
Höhengenauigkeit auf Kalibrierungsziel <= 2 μm
X/Y-Portal-Genauigkeit < ±25 µm bei 6 σ
3.2.7 Lotpasteninspektionsfunktionen
Messung Schattenfrei
Pastenmessfunktionen Volumen, Bereich, Höhe, x- und y-Offset,
Form, Brückenbildung, Koplanarität
Maximale Pastenhöhe 1000 μm
Minimale Pastengröße 90 μm x 130 μm
Minimaler Pastenabstand 75 μm
Höhenwiederholbarkeit bei Lotpaste <= 1 μm bei ± 3 σ
Volumenwiederholbarkeit bei Lotpaste <= 3 % bei ± 3 σ
Bereichswiederholbarkeit bei Lotpaste <= 3 % bei ± 3 σ
Messlehren-Wiederholbarkeit und Reproduzier-
barkeit (GRR)
< 10 %
3.2.8 Programmgenerierungs-Spezifikationen
Programmgenerierung < 10 min.
Offline-Programmierung verfügbar
Unterstützte Gerber-Formate RS-274X
3 Maschinenbeschreibung
3.2 Technische Daten
54 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
4 Aufstellen und Inbetriebnahme
4.1 Transport- und Lieferkonfiguration
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 55
4 Aufstellen und Inbetriebnahme
4.1 Transport- und Lieferkonfiguration
4.1.1 Lieferverpackung
Die ASM ProcessLens Dual-lane-Maschine wird in Kunststofffolie verpackt auf einer Holzpalette
oder in einer Holz-Transportkiste ausgeliefert.
4.1.1.1 Transport-Umgebungsbedingung
Temperatur max. 70°C
Feuchtigkeit 60%
4.1.1.2 Lieferverpackungsabmessungen
Die Abmessungen der Palette bzw. Transportkiste sind in der folgenden Tabelle angegeben:
Maschine (L x B x H)
Holzpalette 1850mm x 1500mm
Holz-Transportkis-
te
1850mm x 1500mm x 1850mm

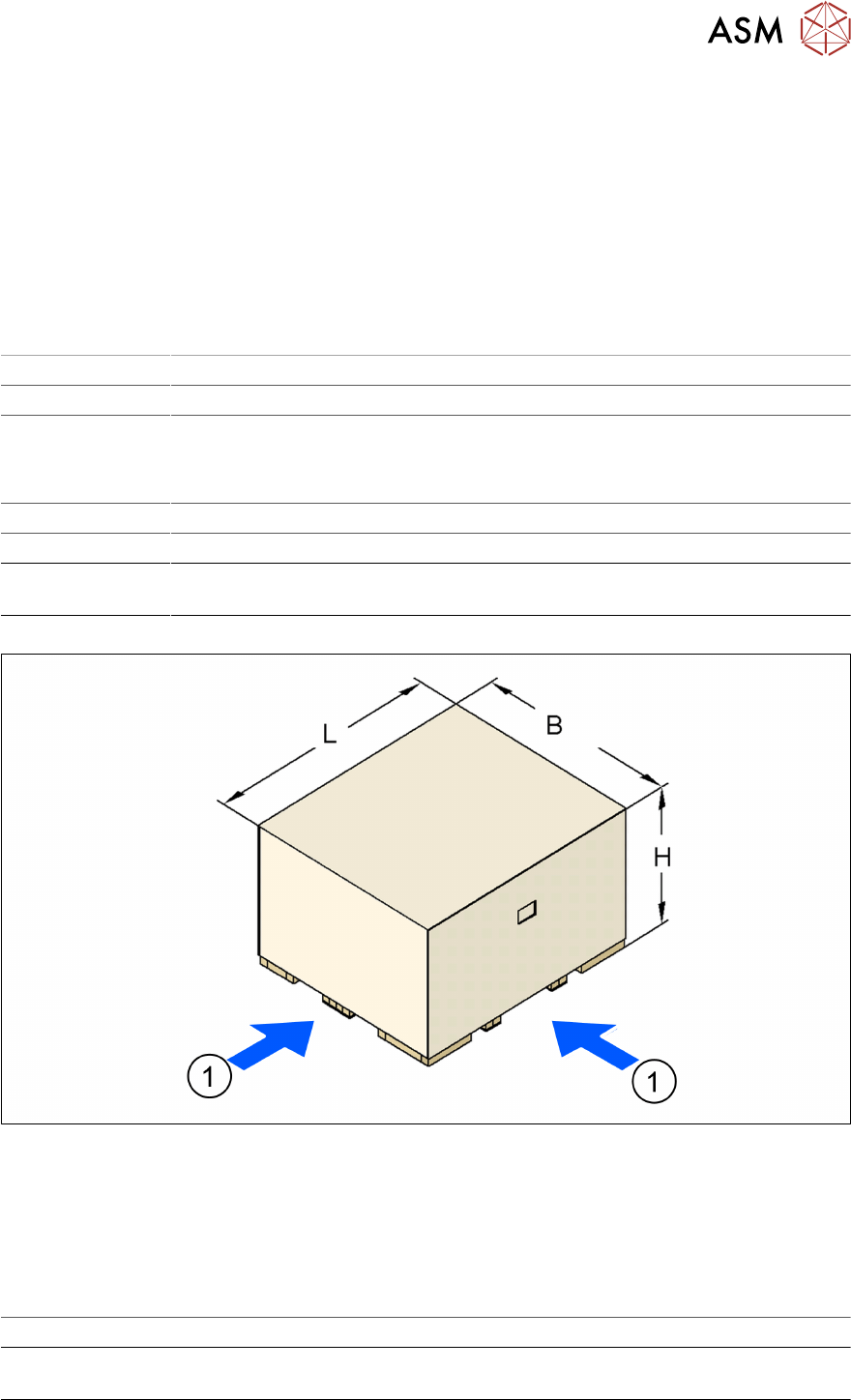

Abb.33: Holz-Transportkiste - Abmessungen in Millimeter
1 Ansatzpunkte für den Gabelstapler
4.1.1.3 Gewicht der Maschine bei Versand
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Maschine, einschließlich
Verpackung.
Maschine Versand auf Holzpalette Versand in Holz-Transportkiste
ASM ProcessLens Dual-
lane
840 kg 940 kg
