4 Aufstellen und Inbetriebnahme
4.3 Aufstellen der Maschine
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 65
4.3.5.1 Höhe der Maschinenfüße voreinstellen
Die Maschine steht auf 4 Füßen.

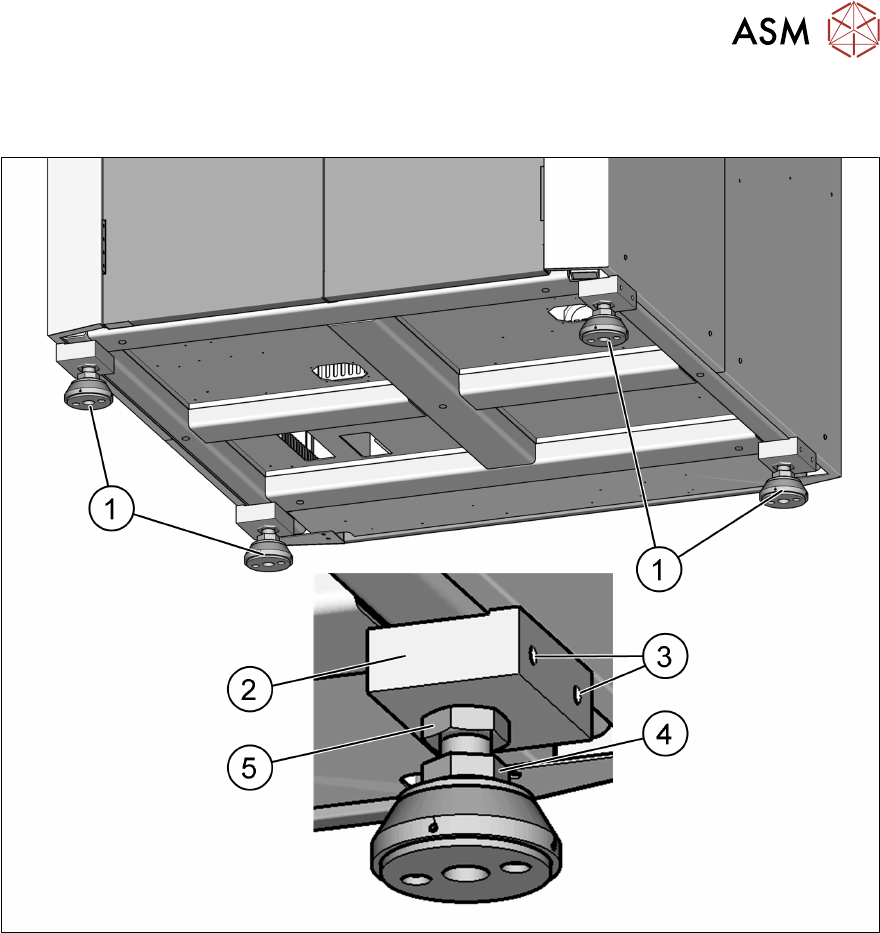

Abb.39: Höhe der Maschinenfüße voreinstellen
1 Maschinenfüße 2 Sperre für Verpackung und Halterung
3 M10 x 20 für Verpackung 4 Mutter M24 x M36
5 Mutter M24 x M36
► Messen Sie die ungefähre Leiterplatten-Transporthöhe.
► Heben Sie die ASM ProcessLens Dual-lane-Maschine mit einem Gabelstapler an.
► Lösen Sie die zwei Klemmmuttern (4 und 5) mit dem 36-mm-Gabelschlüssel.
► Drehen Sie die Füße der ASM ProcessLens Dual-lane-Maschine (1) mit der unteren Schrau-
benmutter (4), so dass die Maschine die gewünschte LP-Transporthöhe erreicht.
► Wiederholen Sie dies für die anderen drei Füße.
► Senken Sie die Maschine nun vorsichtig mit dem Gabelstapler ab, bis die Maschinenfüße
gleichmäßig den Boden berühren. Eine zweite Person sollte auf jeden Fall die stabile Lage
der Maschine während des Absenkvorgangs kontrollieren.
Sehen Sie dazu auch...
2 4.3.5.1 "Höhe der Maschinenfüße voreinstellen" [}65]
4 Aufstellen und Inbetriebnahme
4.3 Aufstellen der Maschine
66 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
4.3.6 Maschine ausrichten
► Nivellieren Sie die Maschine in x- und y-Richtung mithilfe der Maschinen-Wasserwaage.

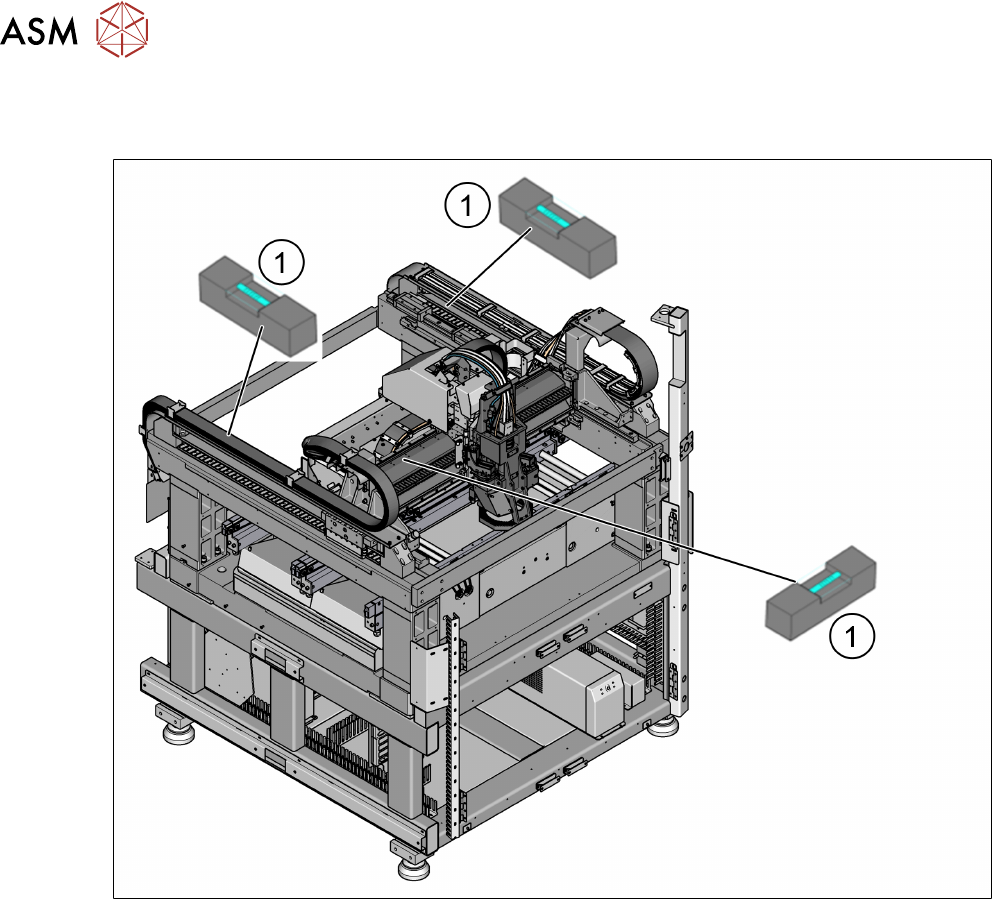

Abb.40: Positionieren der Maschinen-Wasserwaage in x- und y-Richtung
► Positionieren Sie die Wasserwaagen auf den Linearführungen (1) zuerst in X- Richtung und
dann in Y-Richtung.
► Messen Sie den Abstand zwischen Oberkante des LP-Transportriemens und dem Boden.
Dieser Abstand sollte im Bereich bis zu 950 mm liegen, wenn für die Maschinenhöhe 950mm
eingestellt ist. Andere Höhen können ebenfalls eingestellt werden.
► Drehen Sie die untere Schraubenmutter (Position 4 in Abb. "Höhe der Maschinenfüße vorein-
stellen" [}65]) für alle vier Maschinenfüße, so dass die Flüssigkeit in der Maschinenwasser-
waage bei der erforderlichen Transporthöhe nicht vom Nullpunkt abweicht (Toleranz innerhalb
von ±0,05mm).
► Prüfen Sie die erforderliche LP-Transporthöhe.
► Wenn die Maschine ausgerichtet wurde, ziehen Sie die obere Sicherungsmutter (Position 3 in
Abb. "Höhe der Maschinenfüße voreinstellen" [}65]) an, um alle Maschinenfüße zu befes-
tigen.
► Verwenden Sie die Wasserwaage, um zu prüfen, ob die Maschine präzise ausgerichtet ist
(Toleranz innerhalb von ±0,05mm).
Sehen Sie dazu auch...
2 4.3.5.1 "Höhe der Maschinenfüße voreinstellen" [}65]
4 Aufstellen und Inbetriebnahme
4.4 Inbetriebnahme der Maschine
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 67
4.3.7 Korrosionsschutz von den Führungsschienen entfernen
Die Maschinen erhalten vor Auslieferung eine Korrosionsschutzbehandlung. Wischen Sie den Kor-
rosionsschutz von allen Achsen und Lagern mit einem fusselfreien Tuch ab.
VORSICHT
Korrosionsschutz
► Sie sollten daher den Korrosionsschutz von allen Achsen und Lagern entfernen, wenn
Sie die Maschinenachsen zum ersten Mal während der Inbetriebnahme prüfen.
► Fetten Sie alle Achsen und Lager mit dem in den Wartungsanleitungen beschriebenen
Schmiermittel.
Wenn sich das Korrosionsschutzmittel mit dem Schmiermittel auf den Achsen vermischt, kann dies
die Lebensdauer der Lager und Führungsschienen erheblich reduzieren.
VORSICHT
Führungsschienen reinigen
Achten Sie darauf, dass kein Alkohol in die Führungsschlitten eindringt, wenn Sie die Füh-
rungsschienen und Maßstäbe reinigen. Alkohol beschädigt die Lagerschmierung in den
Führungsschlitten.
4.4 Inbetriebnahme der Maschine
4.4.1 Inbetriebnahme der Maschine am Einsatzort
► Prüfen Sie, ob alle Module korrekt montiert sind.
► Warten Sie, bis die Maschine Raumtemperatur erreicht hat (mindestens 4 Stunden). Ansons-
ten kann Kondensation auftreten.
ð Öffnen Sie alle Abdeckungen und Türen.
ð Öffnen Sie das untere Abdeckblech auf der Frontseite.
ð Öffnen Sie die obere und untere rückseitige Abdeckung.
ð Entfernen Sie den Beutel mit Trockenmittel.
► Wischen Sie die Linearführungsschienen mit einem fusselfreien Tuch ab, bevor Sie die Trans-
portsicherungen entfernen.
VORSICHT
Verwenden Sie keine Lösungsmittel
► Lesen Sie dazu Abschnitt 4.3.7 "Korrosionsschutz von den Führungsschienen entfer-
nen" [}67].
