1 Einleitung 1.1 Maschinenübersicht Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 7 1 Einleitung Diese Betriebsanleitung enthält grundlegende Informationen, die bei Aufstellung, Betrieb und Instandhaltung der ASM P…
6 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
Inhaltsverzeichnis
6 Optionen.. 79
6.1 Option USV.. 79
6.2 Barcode-Schienenerweiterung.. 79
7 Vorbeugende Instandhaltung.. 81
7.1 Sicherheitshinweise.. 82
7.1.1 Sicherheitshinweise für Gefahrstoffe.. 82
7.2 Übersicht der Instandhaltungsaufgaben.. 83
1 Einleitung
1.1 Maschinenübersicht
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 7
1 Einleitung
Diese Betriebsanleitung enthält grundlegende Informationen, die bei Aufstellung, Betrieb und
Instandhaltung der ASM ProcessLens Dual-lane ® Maschine zur Lostpastenprüfung zu beachten
sind. Diese Betriebsanleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur
Vermeidung von Sachschäden beachten müssen.
Dieses Dokument ist die Original-Betriebsanleitung.
1.1 Maschinenübersicht

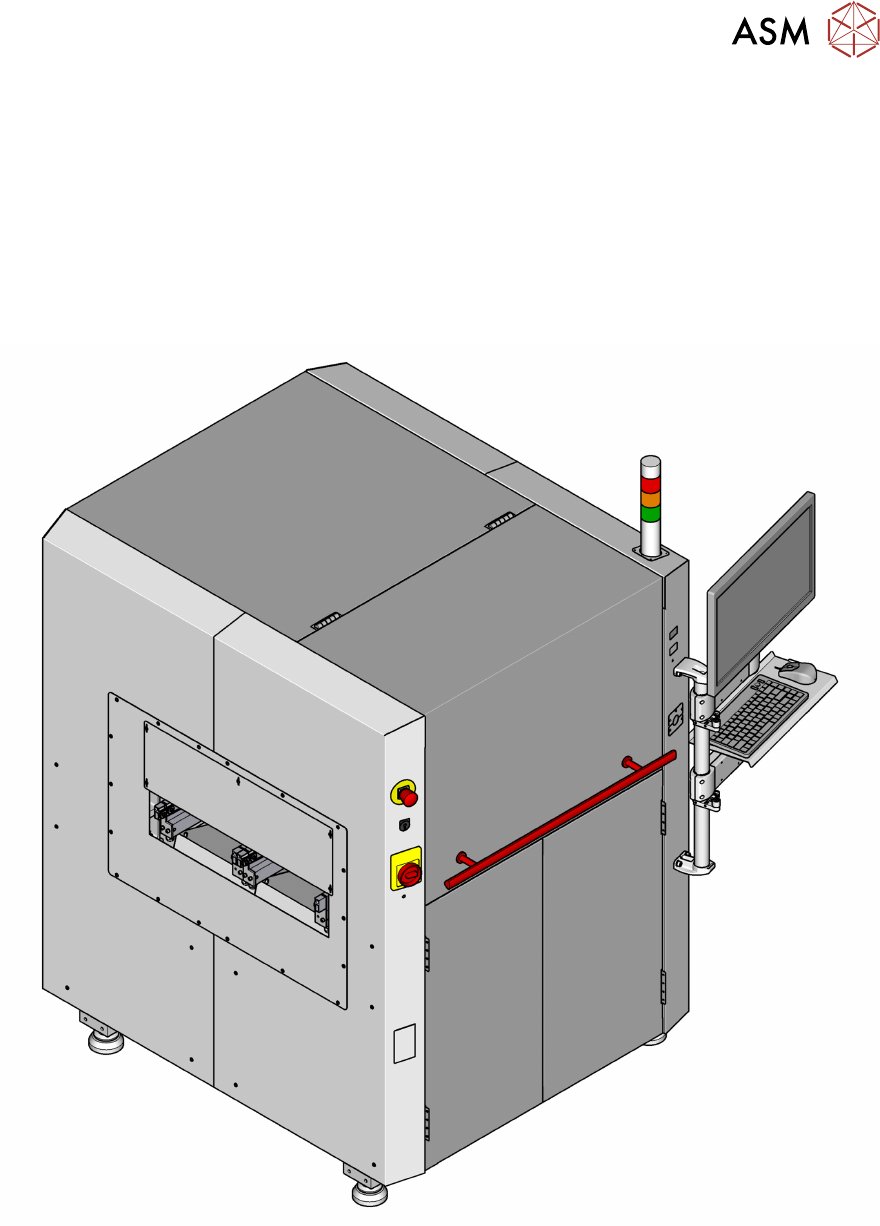

Abb.1: ASM ProcessLens Dual-lane-Maschine zur Lotpastenprüfung
1 Einleitung
1.1 Maschinenübersicht
8 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
1.1.1 Maschinenbeschreibung
ASM ProcessLens Dual-lane ist eine in der Linie installierte Maschine zur Lotpastenprüfung, die
100% der Lotpaste auf einem Produkt in 3D und 2D visuell überprüft und mit dem erwarteten Volu-
men, der x- und y-Position, dem Bereich, der mittleren Höhe und Form vergleicht.
Sie prüft zudem, ob zwischen benachbarten Lötflächen eine Brückenbildung besteht oder bei einer
Gruppe von Lötflächen, die zum selben Bauelement gehören, Koplanaritätsfehler aufgetreten sind.
Diese visuelle Kontrolle basiert auf den Gerber-Daten der Schablone, die alle Öffnungen, deren
Größe, Ausrichtung und Position sowie die Schablonendicke enthalten.
Zudem misst die ASM ProcessLens Dual-lane die Wölbung jeder Leiterplatte während der Inspekti-
on und verwendet diese Daten, um durch entsprechende Anpassung der z-Achsenhöhe den opti-
malen Fokus für die Bilder beizubehalten. Die Entwicklung und Historie des Druckvorgangs kann
mithilfe des SPC-Pakets (Statistical Process Control), das mit der Maschine ausgeliefert wird, vi-
sualisiert werden.
ASM ProcessLens Dual-lane-Maschinen sind mit einem Doppeltransport ausgestattet. Zwei Leiter-
platten können gleichzeitig geladen und synchron inspiziert werden.
Die ASM ProcessLens Dual-lane und ASM ProcessEngine pre-placement bilden zusammen
das Produkt ASM ProcessExpert, ein Prozess-Werkzeug, das Schablonen-Layouts analysiert und
den Druckvorgang automatisch stabilisiert, charakterisiert, proaktiv kontrolliert und verbessert.
1.1.2 Seriennummer der Maschine
Die Seriennummer der Maschine befindet sich auf der Maschinenrückseite.

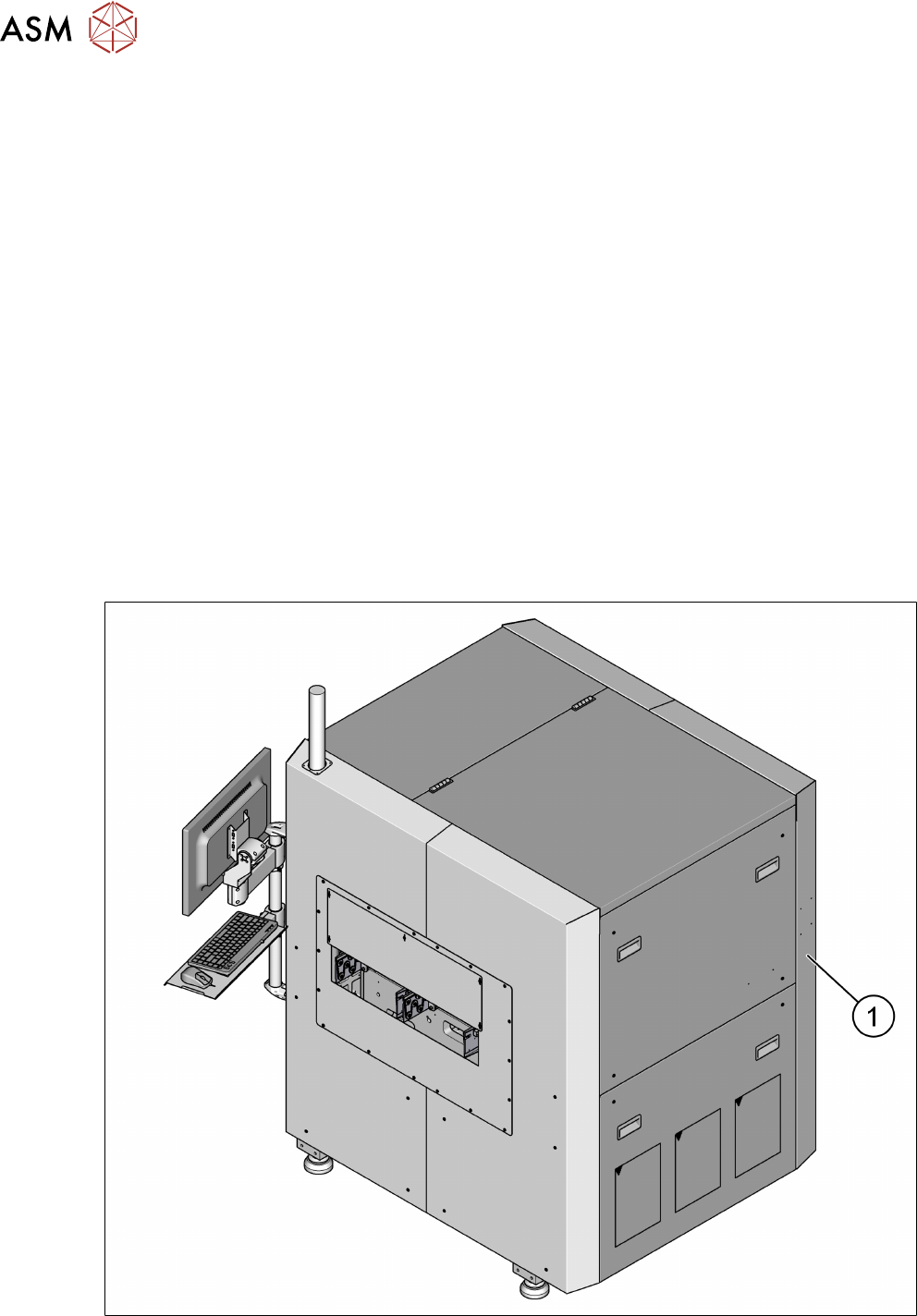

Abb.2: Position des Typenschilds mit Seriennummer
1 Typenschild
