5 Mit der Maschine arbeiten 5.1 Bedien- und Anzeigeelemente 74 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 5.1 Bedien- und Anzeigeelemente 5.1.1 Übersicht Abb.45: Bedien- und Anzeigeelemente 1 Turmlampe mit Summ…
5 Mit der Maschine arbeiten
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 73
5 Mit der Maschine arbeiten
Eine detaillierte Beschreibung finden Sie in den folgenden Dokumenten:
● ProcessLens Programming Training [Artikel-Nr.: 00900063-xx]
● ProcessLens Technical Training [Artikel-Nr.: 00900064-xx]
● SPC Basic Training [Artikel-Nr.: 00900065-xx]
● SPC Advanced Training [Artikel-Nr.: 00900066-xx]
● Operator Manual ASM ProcessLens [Artikel-Nr.: 00900067-xx]
VORSICHT
Ausgebildetes oder entsprechend qualifiziertes Personal
► Nur Personen, die über die jeweilige Qualifikation verfügen, dürfen die Maschine star-
ten, bedienen oder auf andere Weise mit der Maschine arbeiten. Bei bestimmungs-
widrigem Gebrauch des Produkts können sowohl Gefahr für Leib und Leben als auch
Sachbeschädigungen auftreten. Weitere Informationen dazu erhalten Sie im Abschnitt
1.1.5 "Bestimmungswidriger Gebrauch" [}9].
► Die Qualifikation muss durch Schulungskurse oder Unterweisung des Personals nach-
gewiesen werden. Die Unterweisung hat durch geschultes Personal, das vom ASM
SMT Solutions Team autorisiert ist, zu erfolgen. Eine Übersicht über die Schulungs-
kurse finden Sie in Abschnitt 1.2 "Qualifikation und Schulung des Personals" [}10].
5 Mit der Maschine arbeiten
5.1 Bedien- und Anzeigeelemente
74 Betriebsanleitung ASM ProcessLens Dual-lane 06/2018
5.1 Bedien- und Anzeigeelemente
5.1.1 Übersicht

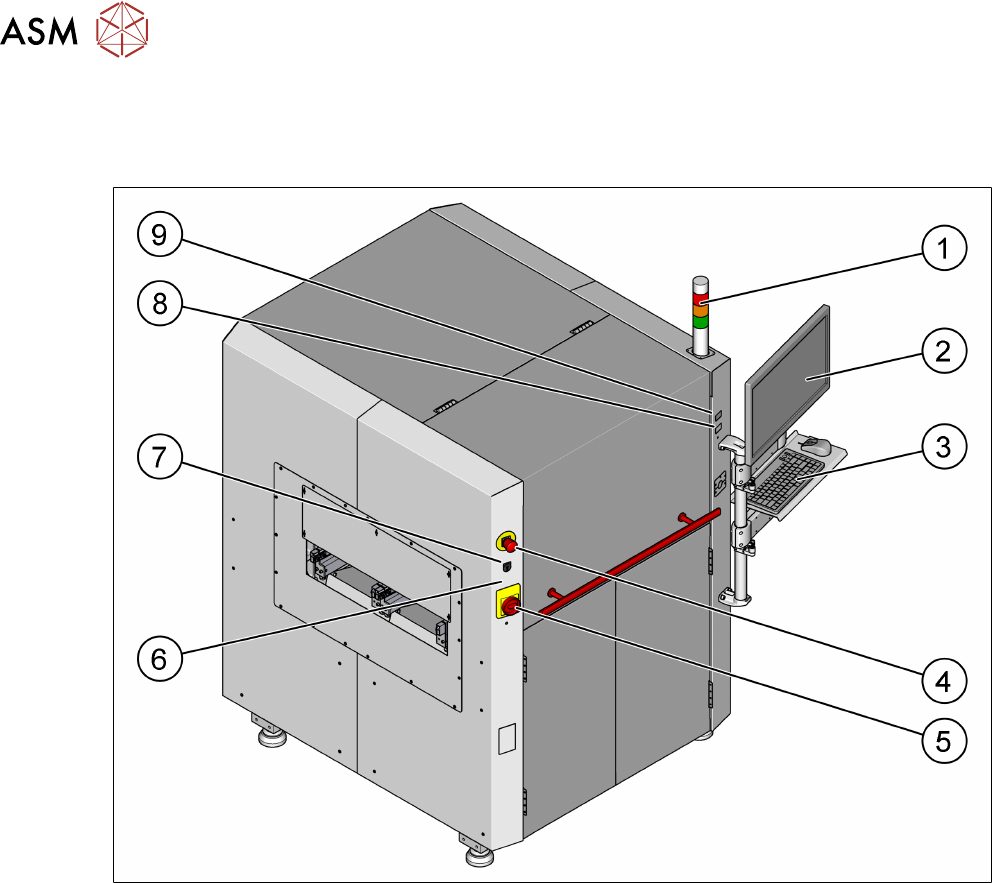

Abb.45: Bedien- und Anzeigeelemente
1 Turmlampe mit Summer 2 LCD-Monitor
3 Tastatur und Maus 4 NOT-AUS-Taste
5 Hauptschalter 6 Leerlauflampe der Maschine
7 Schlüsselschalter 8 Start-Taste (grün)
9 Stopp-Taste (schwarz)
5 Mit der Maschine arbeiten
5.1 Bedien- und Anzeigeelemente
Betriebsanleitung ASM ProcessLens Dual-lane 06/2018 75
5.1.2 Beschreibung
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
Programmierbare Turmlampe mit Summer
(siehe Abb. "Bedien- und Anzeigeelemente" [}74])
Die programmierbare Turmlampe dient zur Kennzeichnung der Betriebszustände und der Störun-
gen der Maschine. Der Summer ertönt, wenn eine Warnung aufgetreten ist. Die Sequenz der Far-
ben der Turmlampe ist rot - gelb - grün.
Die Funktion der programmierbaren Turmlampe ermöglicht dem Bediener, den Maschinenereignis-
sen eine Kombination der folgenden Turmlampenbedingungen zuzuordnen:
Bedingung Mögliche Zustände Frequenz des Blinkens
Grün An
Aus
Puls
Pulsfrequenz (ms)
Gelb An
Aus
Puls
Pulsfrequenz (ms)
Rot An
Aus
Puls
Pulsfrequenz (ms)
Summer An
Aus
Pulsfrequenz (ms)
LCD-Monitor
(siehe Abb. "Bedien- und Anzeigeelemente" [}74])
Auf der Frontseite der ASM ProcessLens Dual-lane-Maschine befindet sich ein LCD-Monitor. Ein
LCD-Monitor mit berührungsempfindlicher Oberfläche (Touchscreen) ist als Option erhältlich.
Tastatur
(siehe Abb. "Bedien- und Anzeigeelemente" [}74])
Die Tastatur und die Maus befinden sich unter dem Monitor.
VORSICHT
Kollisionsgefahr durch Mitarbeiter mit Monitor und Tastaturhalterung
Kollisionsgefahr der Front-Schutzhaube mit dem Arm, an dem Monitor, Tastatur und Maus
angebracht sind.
Schlüsselschalter EIN/AUS
(siehe Abb. "Bedien- und Anzeigeelemente" [}74])
Schalten Sie die Steuerstromversorgung manuell ein und schalten Sie für den Transport den
Durchtransport-Modus ein, wenn der PC ausgeschaltet ist.
► Schließen Sie das GUI-Programm.
► Schalten Sie die Maschine mit dem Hauptschalter aus.
► Warten Sie 30 sek lang und schalten die Maschine mit dem Hauptschalter ein.
► Drehen Sie den Schlüsselschalter nach links und lassen Sie los, um die Steuerstromversor-
gung einzuschalten.
► Drehen Sie den Schlüsselschalter nach rechts.
Für den Transport wird der Durchtransport-Modus eingeschaltet.
