Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3 Ausgabe 11/2011 10 1 1 Anschlusska bel 2 Schrauben (DIN 6912-M4 x 8-8.8, Art. Nr .: 00095106-xx)
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
9
1
1

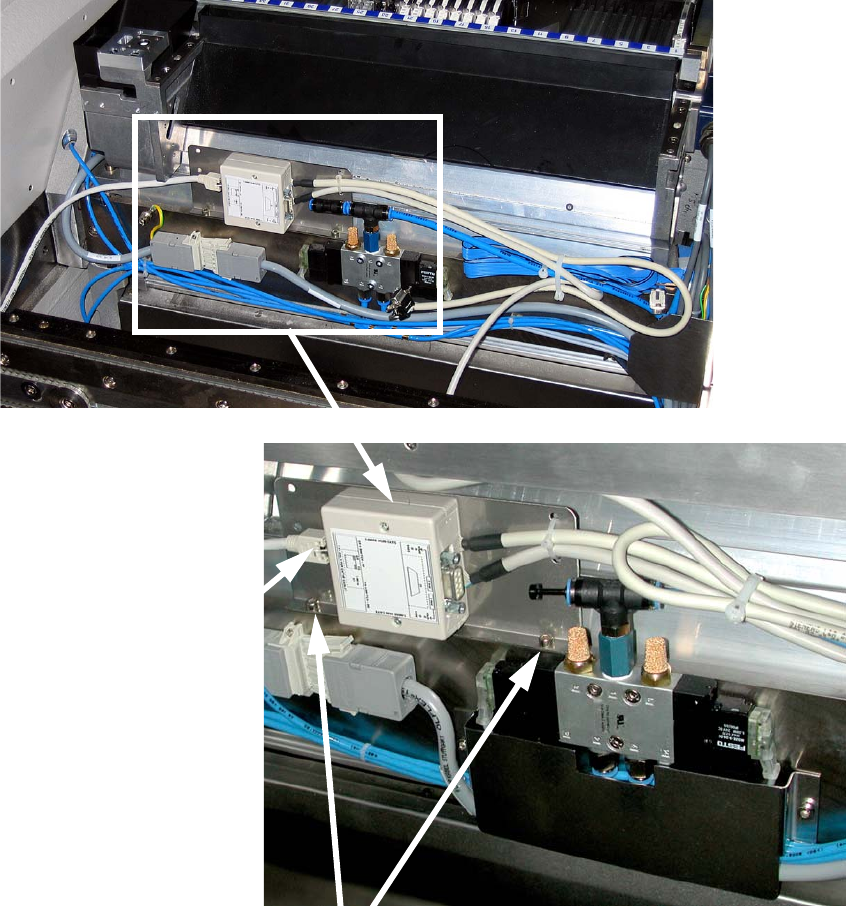

: Montieren Sie den HUB mit Montagewinkel mit zwei Schrauben und stecken Sie das An-
schlusskabel an (siehe Fotos unten).
: Entfernen Sie den Blindstopfen am Druckluftschlauch und montieren Sie das Reduzierstück
(Reduzierstück für PPW C&P20 bestehend aus:
03021003-xx Schlauchverbindung RTU-PK-3/4
03032029-xx Schlauch HT PUN-6 L=40 mm).
2 Schrauben an der Unterseite
Kabelbinder
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
10
1
1
Anschlusskabel
2 Schrauben
(DIN 6912-M4 x 8-8.8, Art. Nr.: 00095106-xx)
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
11
1.5 Höheneinstellungen
1.5.1 Höheneinstellung der Pipettenwechslerauflage
: Schieben Sie für die Messung auf der äußeren Seite den Bestückkopf nach innen.
: Verfahren Sie das Portal so, daß die der Bestückkopf ungefähr auf der späteren Pipetten-
wechsler-Position steht (Fotos C&P 6/12).
1
Achten Sie darauf, daß bei der folgenden Messung die Messschieberspitze für die Innenmessung
nicht die Magnetleiste berührt, da diese sonst verkratzen kann! 1
1
: Setzen Sie den Messschieber auf die Oberkante der unteren Linearführung der X-Achse auf
und messen Sie bis zur Auflagefläche des Pipettenwechslers.
1
Halten Sie den Messschieber senkrecht! 1
1
1
Spitze des Messschiebers
Magnetfläche
Unteres Ende des Mess-
schiebers hier aufstützen
Bis zur Auflagefläche Pipetten-
wechsler messen.
