1.5 Höheneinstellungen

1.5.1 Höheneinstellung der Pipettenwechslerauflage

: Schieben Sie für die Messung auf der äußeren Seite den Bestückkopf nach innen.

: Verfahren Sie das Portal so, daß die der Bestückkopf ungefähr auf der späteren Pipetten-

wechsler-Position steht (Fotos C&P 6/12).

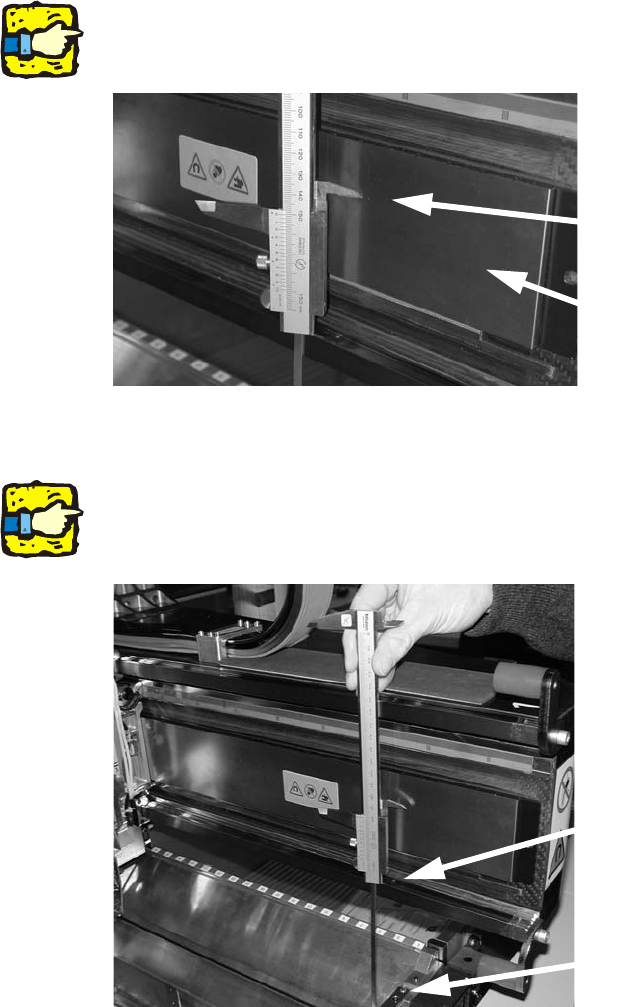

Achten Sie darauf, daß bei der folgenden Messung die Messschieberspitze für die Innenmessung

nicht die Magnetleiste berührt, da diese sonst verkratzen kann! 1

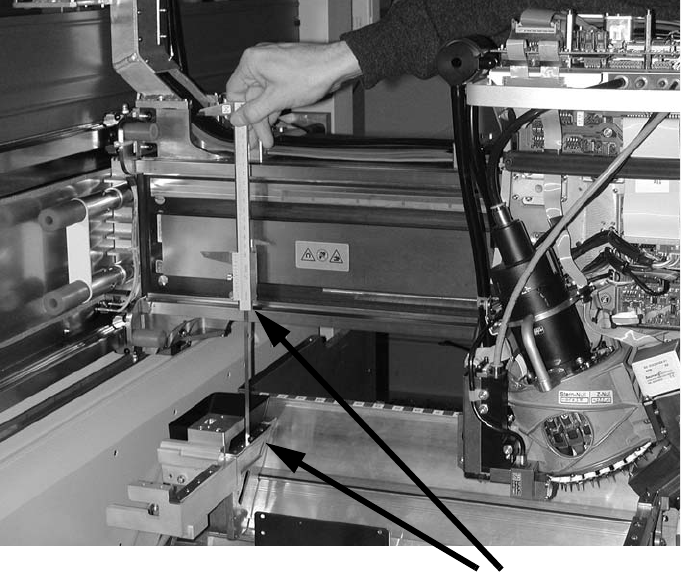

: Setzen Sie den Messschieber auf die Oberkante der unteren Linearführung der X-Achse auf

und messen Sie bis zur Auflagefläche des Pipettenwechslers.

Halten Sie den Messschieber senkrecht! 1

Spitze des Messschiebers

Magnetfläche

Unteres Ende des Mess-

schiebers hier aufstützen

Bis zur Auflagefläche Pipetten-

wechsler messen.

Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3

Ausgabe 11/2011

: Schieben Sie den Bestückkopf für die innere Messung nach außen.

: Messen Sie den Abstand auf der Innenseite.

: Der ideale Messwert beträgt 150,0 +/- 0,2 mm.

Wenn der Abstand stimmt, fahren Sie mit dem Einbau des Pipettenwechslers in den Bestück-

automaten fort.

Sollte der Abstand größer sein, müssen Distanzbleche unter die Auflageflächen eingelegt wer-

den.

zu messender Abstand

Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3

Ausgabe 11/2011

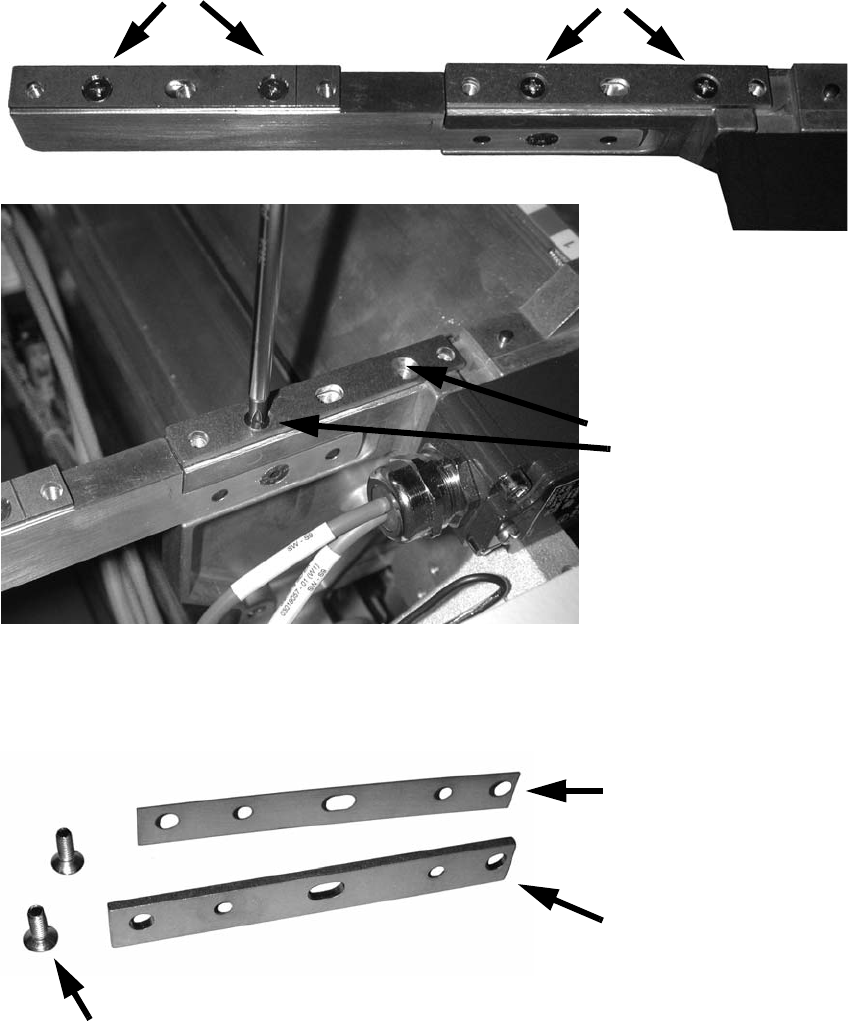

: Schrauben Sie die Auflagebleche an den jeweils äußeren Schrauben ab.

: Legen Sie so viele Distanzbleche unter die Auflagefläche, bis die richtige Höhe erreicht ist.

Schrauben lösen

2 Schrauben

2. Reihe Pipettenwechsler

PPW-Abstimmplatte

(Art.Nr.: 03021079-xx)

PPW-Auflage

(Art.Nr.: 03021044-xx)

Schrauben DIN 965-M4 x 10-4.8 (Art.Nr.: 00095312-xx)
