Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
14
: Schrauben Sie die Auflageflächen mit den untergelegten Distanzblechen wieder an.
1
Die Langlöcher zwischen den Befestigungsbohrungen /-schrauben sitzen außermittig auf den
Bohrungen. 1
1
1
: Kontrollieren Sie, ob der Abstand jetzt korrekt ist (150,0 +/- 0,2 mm).
Falls nicht, passen Sie mit den Distanzbleche den Abstand an.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Langlöcher
Zweite Reihe Pipettenwechsler
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
15
1.5.2 Höheneinstellung Pipettenabwurf
: Schieben Sie für die Messung den Bestückkopf nach außen.
1

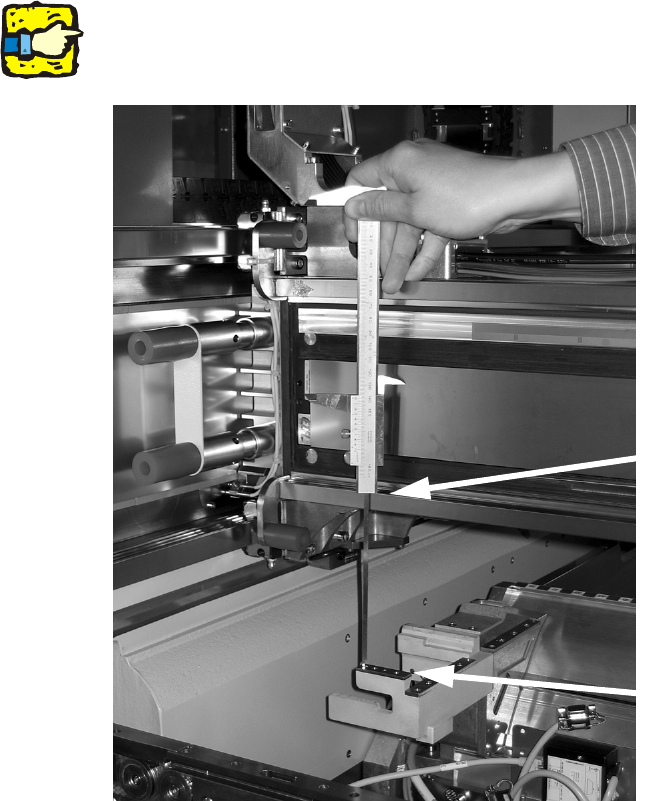

: Setzen Sie den Messschieber auf die Oberkante der Pipetten-Abzugsvorrichtung und messen
Sie den Abstand bis zur Unterkante der unteren Linearführung der X-Achse.
1
Halten Sie den Messschieber senkrecht! 1
1
1
1
: Stellen Sie für alle Bestückköpfe einen Abstand von 139,0 +/- 0,2 mm ein.
Wenn der Abstand stimmt, fahren Sie mit dem Einbau des Pipettenwechslers in den Bestück-
automaten fort.
1
1
Unteres Ende des Messschiebers
auf Abzugsvorrichtung aufstützen
Untere Kante des Messschiebers
auf Linearführung aufstützen
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
16
: Wenn der Abstand zu groß ist, legen Sie Abstimmplatten unter:
Abstimmplatten für Pipetten-Abwurfvorichtung (Art.Nr.: 03039514-xx).
1
1
1

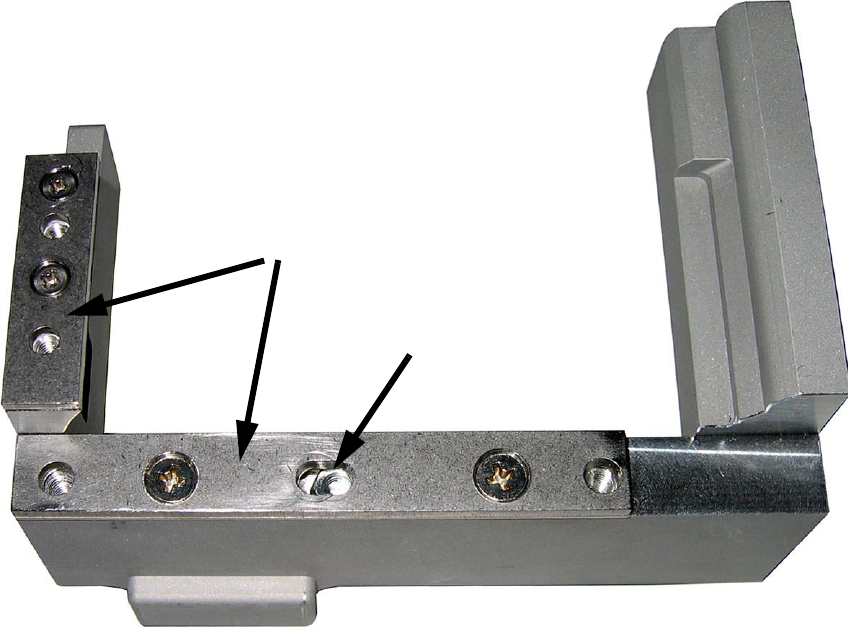

Langloch
Abstimmplatten
