Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
17
1.6 Pipettenwechsler C&P20-Bestückkopf

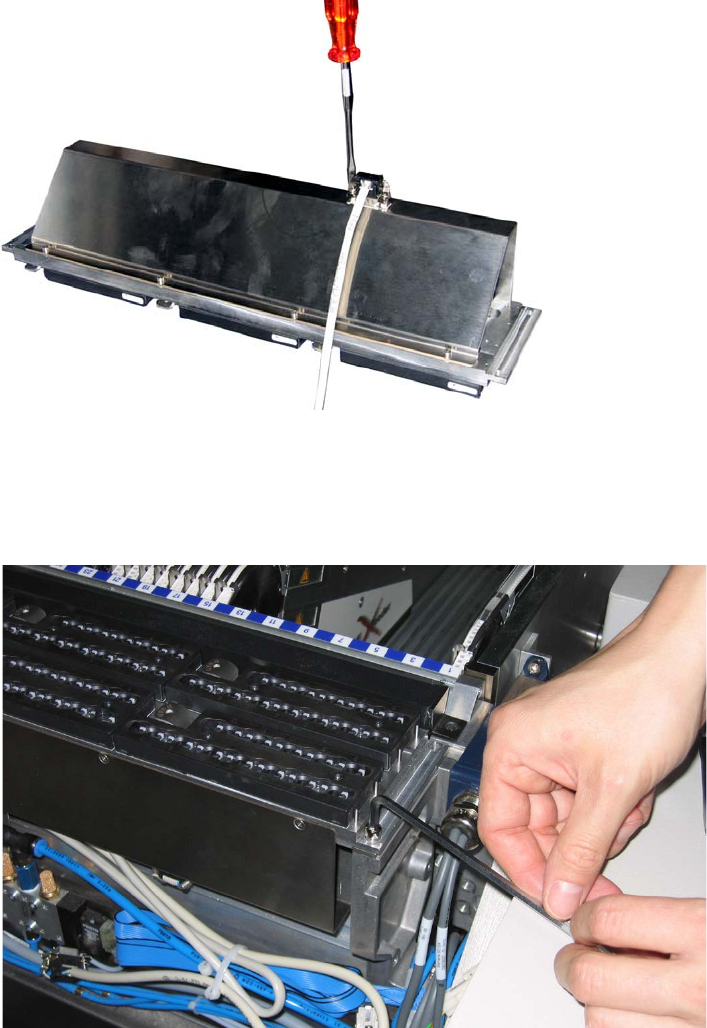

: Stecken Sie das mit Pipettenwechsler 1 beschriftete Anschlusskabel an den Pipettenwechsler
und schrauben Sie es fest.
1
1
: Schrauben Sie den Pipettenwechsler an mit 4 Schrauben DIN912-M5 x 14-8.8
(Art.Nr.: 00306631-xx).
1
1
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
18

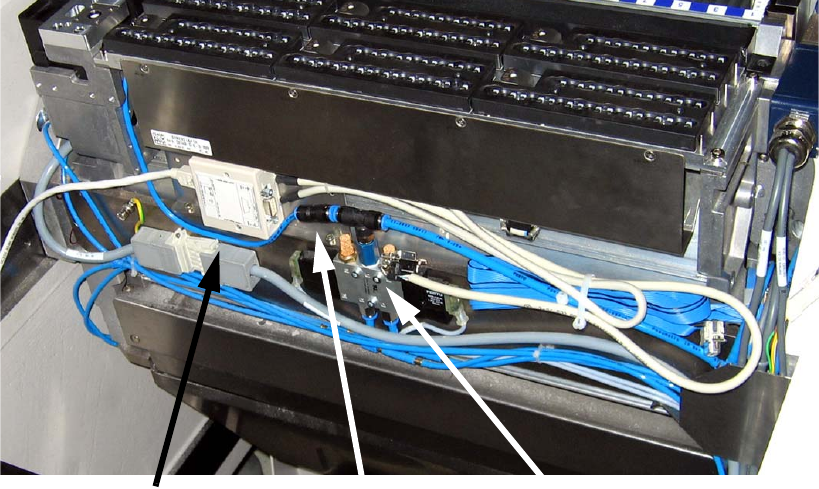

: Stecken Sie den Druckluftschlauch des Pipettenwechsler mit einem Reduzierstück an das
Magnetventil BE-Wagen-Einzug an (Druck 4,5 bar).
(Reduzierstück für PPW C&P20 bestehend aus:
03021003-xx Schlauchverbindung RTU-PK-3/4
03032029-xx Schlauch HT PUN-6 L=40 mm).
1
1
: Sichern Sie alle Kabel und Schläuche mit Kabelbindern.
1
1
1
1
1
1
1
1
1
1
1
Druckluftschlauch
Reduzierstück
Magnetventil
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
19

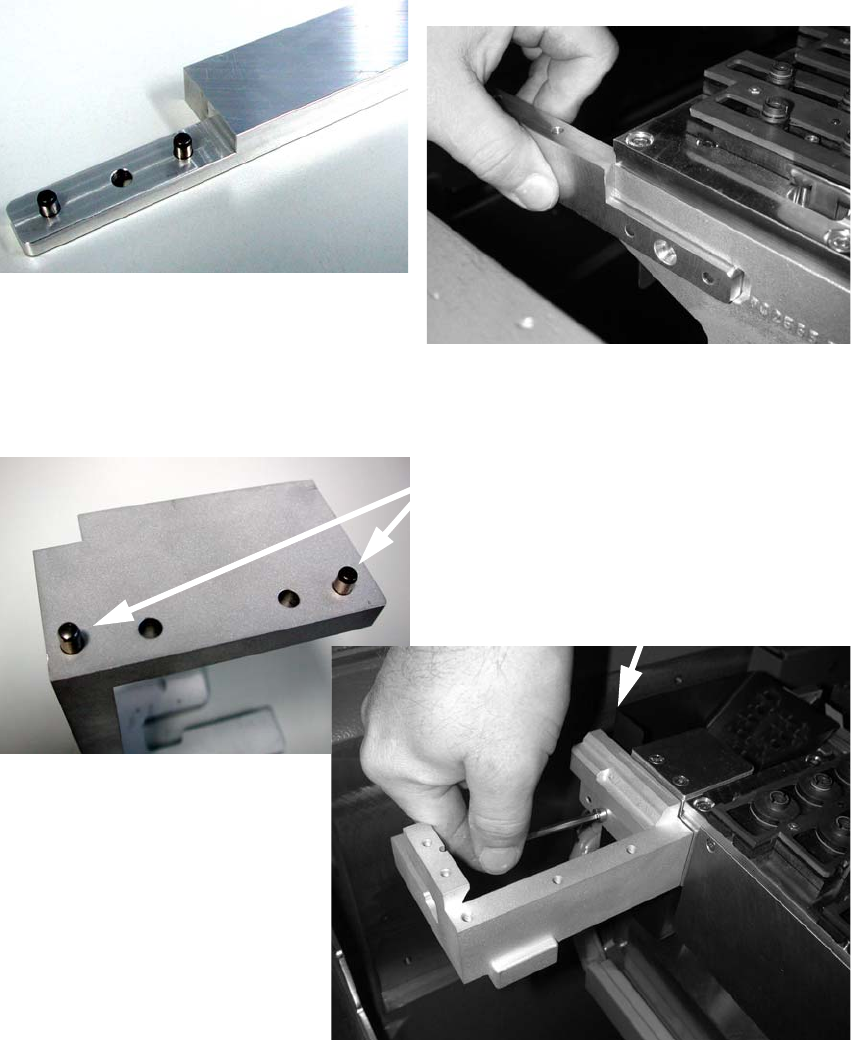

Montage zweite Reihe Pipettenwechsler C&P20 1
: Montieren Sie die Halter für die zweite Reihe Pipettenwechsler-Reihe und kontrollieren Sie die
Höhe wie in Kapitel 1.3.1 Höheneinstellung der Pipettenwechslerauflage beschrieben.
: Schlagen Sie die Passstifte (DIN 6325 - 5m6 x 14-St, Art.Nr.: 00323142-xx) in die ent-
sprechenden Bohrungen des Halters und schrauben Sie den Halter wie im Bild dargestellt an
(Schrauben DIN 7991-M5 x 12-8.8, Art.Nr.: 00306624-xx).
1
: .Schlagen Sie die Stifte in die entsprechenden Bohrungen der Halterung Pipettenabwurf und
schrauben Sie den Halter wie im Bild dargestellt an.
1
Stifte
DIN 6325 - 5m5 x 16-St, Art.Nr.: 00619866-xx
Schrauben
DIN912-M5 x 16-8.8, Art.Nr.: 00845044-xx
