Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
23
: Befestigen Sie den Pipettenwechsler mit den vier Schrauben (DIN912-M4 x 10-A2, Art.Nr.:
00313069-xx).
1
: Stecken Sie den Druckluftschlauch des Pipettenwechslers an den Druckluftschlauch 2,5 bar
an.
1
: Sichern Sie alle Kabel mit Kabelbindern.
Druckluftschlauch mit Y-Stück 2,5 bar
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
24
Montage der zweiten Pipettenwechsler-Reihe 1
1
Die zweite Reihe eines 12er Pipettenwechslers könnte falsch montiert werden.
Diese darf nicht in Richtung LP-Transport montiert werden. 1
1

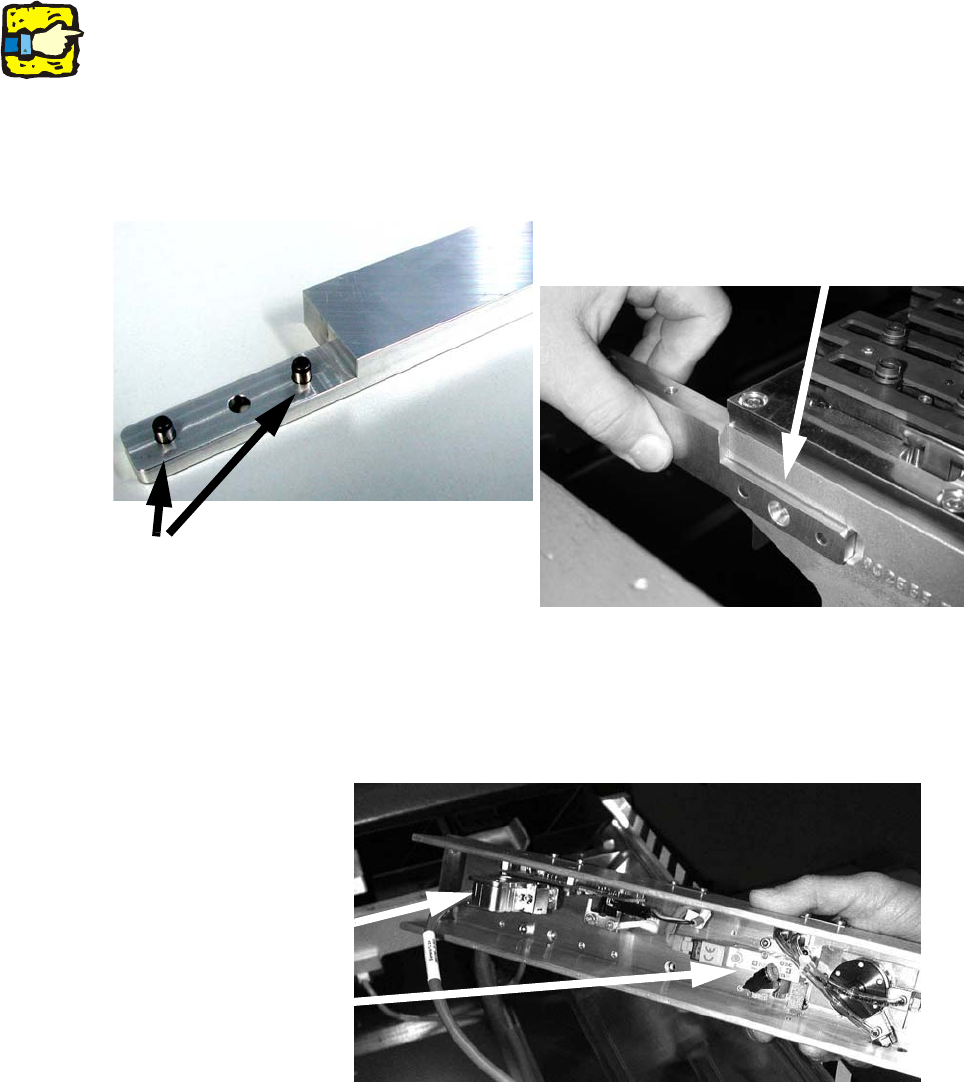

: Schlagen Sie die Passstifte in die entsprechenden Bohrungen des Halters und schrauben Sie
den Halter wie im Bild dargestellt an.
1
1
: Stecken Sie die Kabel und die Druckluftschlauch in die Pipettenwechsler C&P-Kopf ein.
Das Kabel für die Reihe 2 ist mit "b" gekennzeichnet.
1
1
1
1
Passstifte
(DIN 6325 - 5m6 x 14-St, Art.Nr.: 00323142-xx
Schraube
(DIN 7991-M5 x 12-8.8, Art.Nr.: 00306624-xx
Kabel
Druckluftanschluß
Montageanleitung Pipettenwechsler SIPLACE X-Serie / D3
Ausgabe 11/2011
25

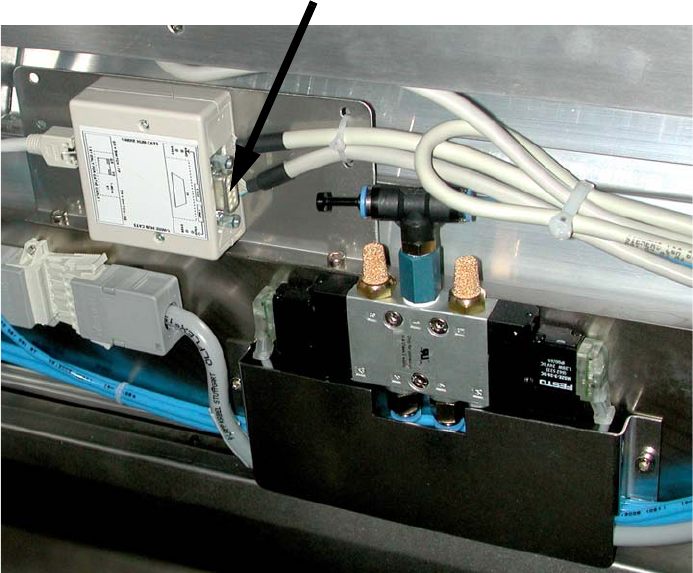

: Schließen Sie den zweiten Pipettenwechsler an den One-Wire-HUB an.
1
1
: Legen Sie den Pipettenwechsler mit der Oberseite nach unten auf die neu montierten Träger.
: Schließen Sie den Druckluftschlauch an den neuen Pipettenwechsler an.
1
1
1
1
1
1
1
1
1
1
Steckplatz für Abfrage
Abwurfbehälter
