资 资 资 资 料 料 料 料 - 17 - CNT-XP243-0 1 S 对象元件的一例 元件尺寸（ mm ） 元件名 外观 LW T 料带 ( 宽×间距 ) 吸嘴尺寸 0603 0.6 0.3 0.25 ～ 0.3 8 × 2 φ 0.4 1 005 1 .0 0.5 0.3 ～ 0.5 8 × 2 φ 0.7 1 608 1 .6 0.8 0.45 ～ 0. 8 8 × 4 φ 0.7 ， φ1 .0 20 1 2 2.0 1 …
６．
６．６．
６．机器
机器机器
机器外观
外观外观
外观
- 16 -
CNT-XP243-01S
6.1
6.16.1

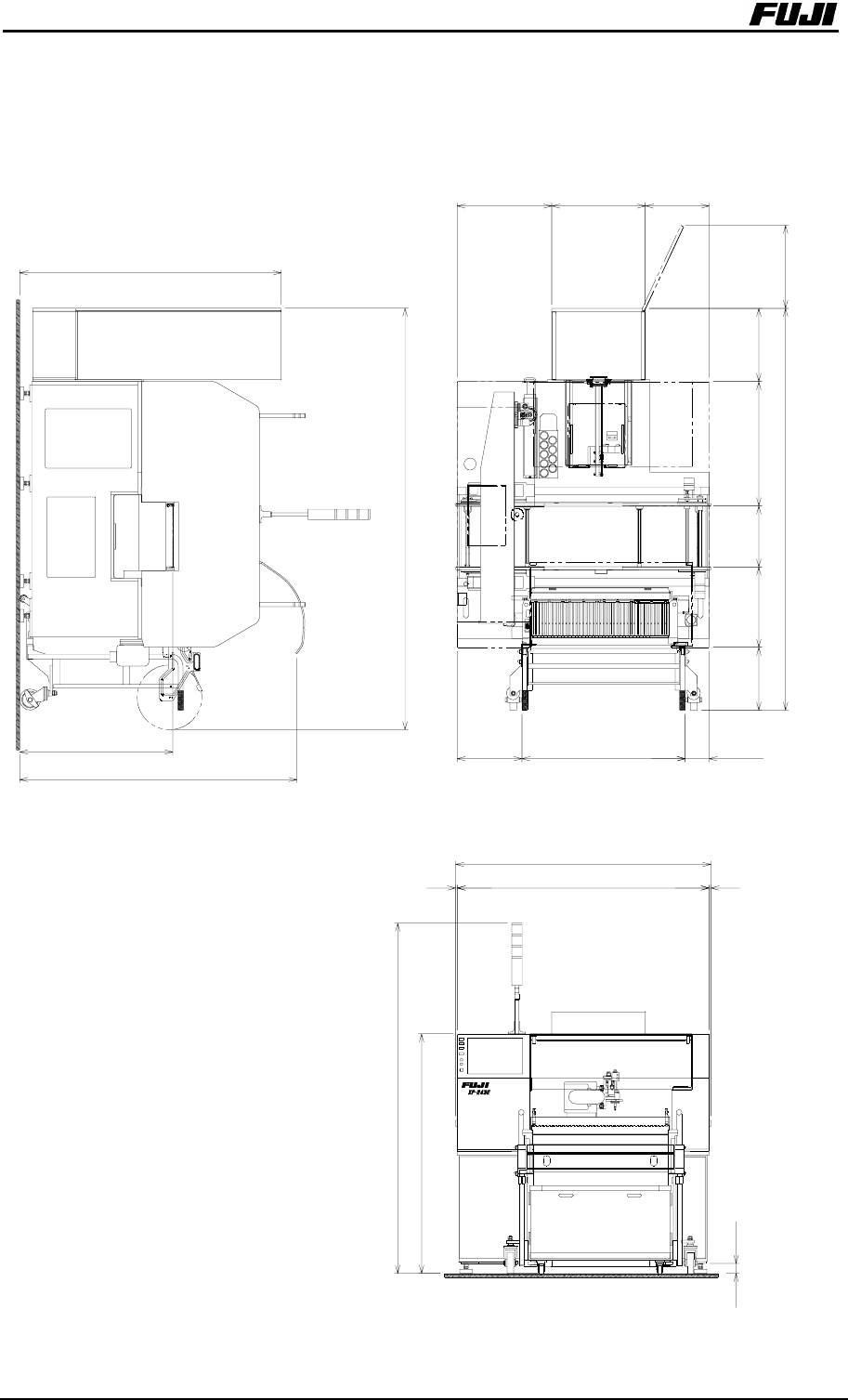

6.1 外观图
外观图外观图
外观图
Spec1（MFU-X20E型）
140.3
375550555
2362 487.8
430.5730360470371.5
960.4379.3
1630
1537
2477
900
1408.5
10 10
59.5
2058.5
1480
1500
单位：mm
资
资资
资
料
料料
料
- 17 -
CNT-XP243-01S
对象元件的一例

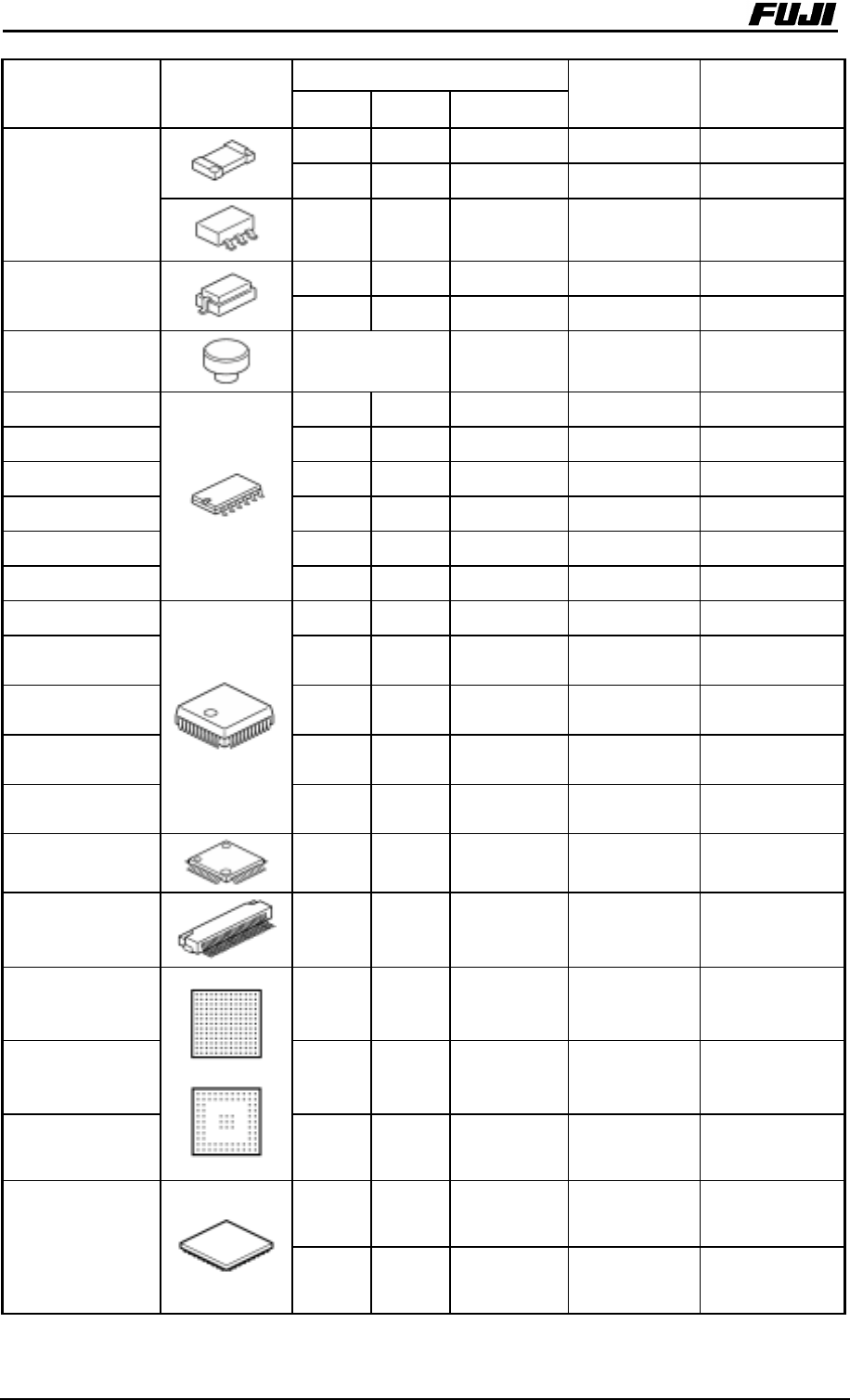

元件尺寸（mm）
元件名 外观
LW T
料带
(宽×间距)
吸嘴尺寸
0603 0.6 0.3 0.25～0.3 8×2 φ0.4
1005 1.0 0.5 0.3～0.5 8×2 φ0.7
1608 1.6 0.8 0.45～0.8 8×4 φ0.7， φ1.0
2012 2.0 1.25 0.5～1.25 8×4 φ1.0， φ1.3
3216 3.2 1.6 0.5～1.25 8×4 φ1.3， φ1.8
3225 3.2 2.5 0.6～1.25 8×4 φ1.8， φ2.5
4532 4.5 3.2 0.6～2.0 12×8 φ1.8， φ2.5
1.2 0.8 0.6 8×4 φ0.7， φ1.0
SS微型模块Tr
1.6 0.8 0.6158×4 φ0.7， φ1.0
S微型模块Tr 2.11.3 0.9 8×4 φ1.0， φ1.3
微型模块Tr 2.9 1.5 1.1 8×4 φ1.0， φ1.3
功率Tr 4.5 2.5 1.5 12×8 φ1.8， φ2.5
钽电容A 3.8 1.9 1.6 8×4 φ1.3， φ1.8
钽电容B 4.7 2.6 2.112×4 φ1.8， φ2.5
钽电容C 6.0 3.2 2.5 12×8 φ1.8， φ2.5
钽电容D 7.3 4.3 2.8 12×8 φ2.5， φ3.7
2.4 1.23 0.75 8×4 φ1.0， φ1.3
3.13 1.6 0.8 12×4 φ1.3钽电解电容
3.4 2.6 1.0 12×4 φ1.8， φ2.5
3.2 2.11.2 8×4 φ1.8， φ2.5
微型线圈
4.5 3.2 2.5 12×8 φ1.8， φ2.5
2.2 2.75 1.0～2.0 12×8 φ1.8
半固定电位器
4.5 3.8 2.25 12×8 φ2.5
4.3 4.4 5.7 12×8 φ2.5， φ3.7
铝电解电容
6.6 6.6 5.7 12×8 φ3.7， φ5.0
3.15 1.58 1.0112×8 φ1.3， φ1.8
膜状电容器
4.8 3.3 1.8 12×8 φ1.8， φ2.5
可变线圈 4.0 4.3 2.112×8 φ1.8， φ2.5
1.0 1.0 0.4 8×2 φ0.7， φ1.0
电阻网络
3.2 1.6 0.6 8×4 φ1.3， φ1.8
资
资资
资
料
料料
料
- 18 -
CNT-XP243-01S
元件尺寸（mm）
元件名 外观
LW T
料带
(宽×间距)
吸嘴尺寸
3.9 2.9 1.5 12×8 φ1.8， φ2.5
6.9 4.6 1.6 12×8 φ2.5， φ3.7
陶瓷过滤器
7.0 4.8 2.5 12×8 φ2.5， φ3.7
1.6 0.8 0.6 8×4 φ1.0
发光二极管
2.65 1.6 － 8×4 φ1.3， φ1.8
校验销 φ2.0 0.6 8×4 φ1.3， φ1.8
SOP 8P 5.0 6.2 1.6 12×8 φ2.5， φ3.7
SOP 14P 8.7 6.0 1.6 16×8 φ2.5， φ3.7
SOP 16P 10.15 6.0 1.6 16×8 φ2.5， φ3.7
SOP 20P 12.8 10.3 2.5 24×12 φ5.0
SOP 24P 15.5 10.3 2.5 24×12 φ5.0
SOP 28P 18.3 11.8 2.5 24×12 φ5.0
PLCC 20P 9.9 9.9 4.3 16×12 φ5.0， φ7.0
PLCC 28P 12.5 12.5 4.4 24×16
φ7.0
φ10.0
PLCC 32P 12.5 15.0 3.4 24×16
φ7.0
φ10.0
PLCC 44P 17.5 17.5 4.3 32×24
φ10.0
φ15.0
PLCC 52P 20.0 20.0 4.5 44×44
φ10.0
φ15.0
QFP 48P 16.0 16.0 1.6
32×24
Tray
φ5.0， φ7.0
φ10.0
接插头 25.0 7.3 4.0
Tape
Tray
长孔吸嘴
机械夹头
BGA(225針) 27.0 27.0 2.1 Tray
φ10.0
φ15.0
φ20.0
BGA(388針) 35.0 35.0 2.1 Tray
φ10.0
φ15.0
φ20.0
BGA(416/576針) 40.0 40.0 3.2 Tray
φ15.0
φ20.0
8.0 6.0 1.2 Tray φ3.7， φ5.0
CSP
12.0 12.0 1.2 Tray
φ7.0
φ10.0
※元件尺寸，料带尺寸是代表例子。
※吸嘴尺寸根据重量有时不能对应。
