- 2 -
CNT-XP243-01S
1.2.2
1.2.21.2.2
1.2.2 本公司独特的
本公司独特的本公司独特的
本公司独特的“
““
“MSA
MSAMSA
MSA”
””
”
贴装元件的识别全部由前光处理，使用本公司独特的“MSA”影像处理系统。
具有对应影像劣化和杂讯的能力。可以以高速进行识别处理。另外，使用
了对比度补正功能后，取入影像的对比度即使很小也可以稳定地进行影像
处理。更进一步，对于CSP等检查全部的bump。
MSA是被用称作为查找线的线所画的模板进行与元件的图形匹配。查找线是
在虚拟画面上以任意的位置、角度以及长度设定的线段并按其测定亮度。
对于对象物的轮廓垂直地画查找线后，可以求出轮廓线的位置。
学习MSA影像处理后可以以强有力的图形匹配对所有的特殊元件方便地进行
影像处理

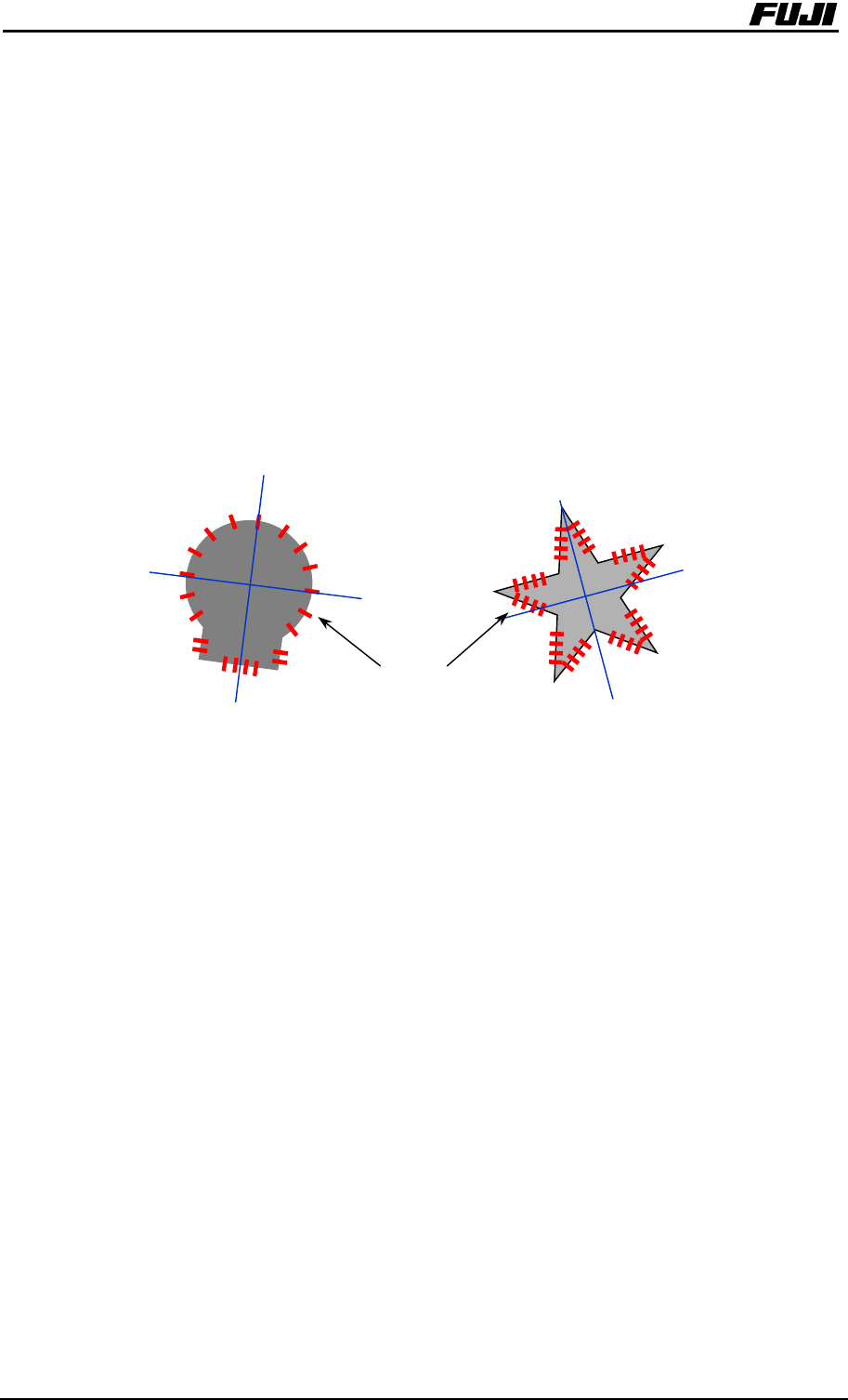

＜创建模板例＞
MSA的影像处理程序不是直接参考物理像素，而是根据虚拟影像画面，可以
在任意的位置、角度进行影像处理以达到高解析度以及高精度。
查找线
１．
１．１．
１．概 要
概 要概 要
概 要
- 3 -
CNT-XP243-01S
1.2.3
1.2.31.2.3
1.2.3 高生产率
高生产率高生产率
高生产率
１） 以独特的“ON-THE-VISION”系统效果，不像原来的多吸嘴机型那样要以同
时吸取作为前提条件。贴装工作头从开始吸取元件到贴装为止期间，不需
要任何在相机的上方改变方向、或者为了取入影像而在相机上方的停止。
２） 影像处理相机安装在滑轨一侧，贴装工作头从吸取元件到贴装点为止的移
动期间必须通过镜面上方，相机可以在一定的时间内得到静止影像。因此
贴装头可以用最短距离从吸取移动到实装位置，不会因贴装点的影像取入
的而发生移动损失。

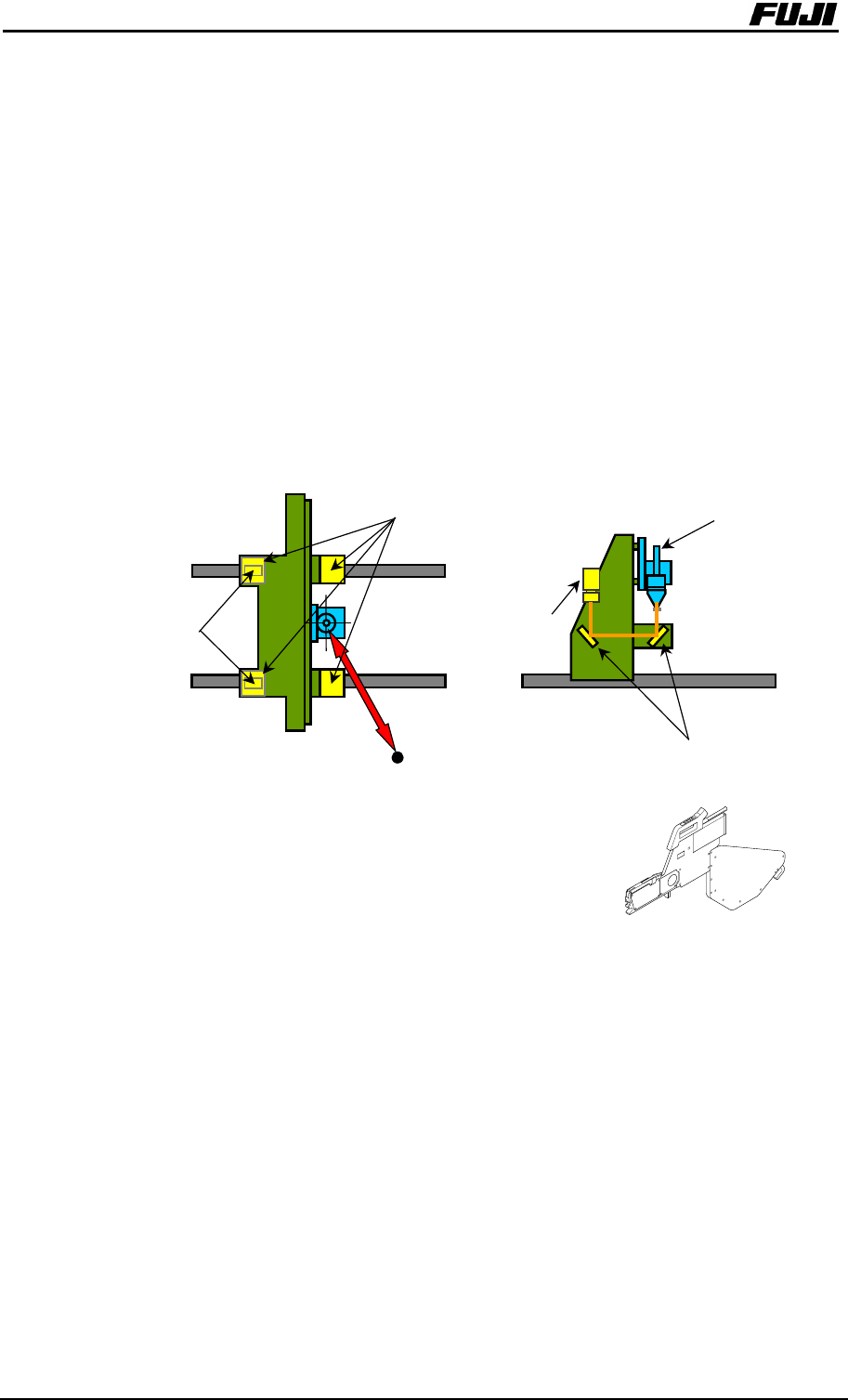

＜贴装工作头的动作＞ ＜取入元件的影像＞
ピックアップポイント
ミラー
ヘッド
ミラー
CCD
カメラ
CCD
カメラ
３）
３）３）
３）
也对应实现供应元件无停止的料带拼接。对供料器
也对应实现供应元件无停止的料带拼接。对供料器也对应实现供应元件无停止的料带拼接。对供料器
也对应实现供应元件无停止的料带拼接。对供料器
可以方便地进行料卷显示的确认或者料卷取出以及
可以方便地进行料卷显示的确认或者料卷取出以及可以方便地进行料卷显示的确认或者料卷取出以及
可以方便地进行料卷显示的确认或者料卷取出以及
料带供应操作。
料带供应操作。料带供应操作。
料带供应操作。
４） 在OUT侧电路板搬运轨道上装有缓冲功能，可以消除等待次工序的电路板的时
间。
4） 发生影像处理错误时，支持在不废弃元件而保持吸取吸嘴的状态下，可以
选择4种处理动作的“NO·DISPOSEMOUNT”、即使生产程序中有一部分元件
数据或者全部数据消失，也可以在机器上简单地一边创建元件数据一边开
始生产的“支持试生产”的2个新功能以支援生产。
5） 生产程序可以通过用Fuji Flexa、MCS-X、F4G、FujiCam以及MCS/2的管理
电脑作成的东西下载。更进一步，在机器上可以进行创建和编辑生产程序
以及指教。编辑的生产程序可以反映到FujiFlexa中。
棱镜
棱镜
CCD相机
CCD相机
工作头
吸取点
１．
１．１．
１．概 要
概 要概 要
概 要
- 4 -
CNT-XP243-01S
1.2.4
1.2.41.2.4
1.2.4 对应各种各样的元件
１） 超高速吸嘴更换系统
吸嘴更换是根据独立的“双真空吸嘴”系统，
以实际平均0.6秒的超速完成，即使用几种吸
嘴，因更换时间产生的损耗也只有一点点。
２） 双真空吸嘴和机械夹头
对应双真空吸嘴（标准吸嘴・长孔吸嘴・带有橡胶垫圈的吸嘴）和机械夹
头，可以贴装各种元件。
３） 通用性高的机械夹头
用平行动作的夹爪夹取吸嘴。具有只要变更夹爪的张开幅度就可以对应各种
元件高的通用性。

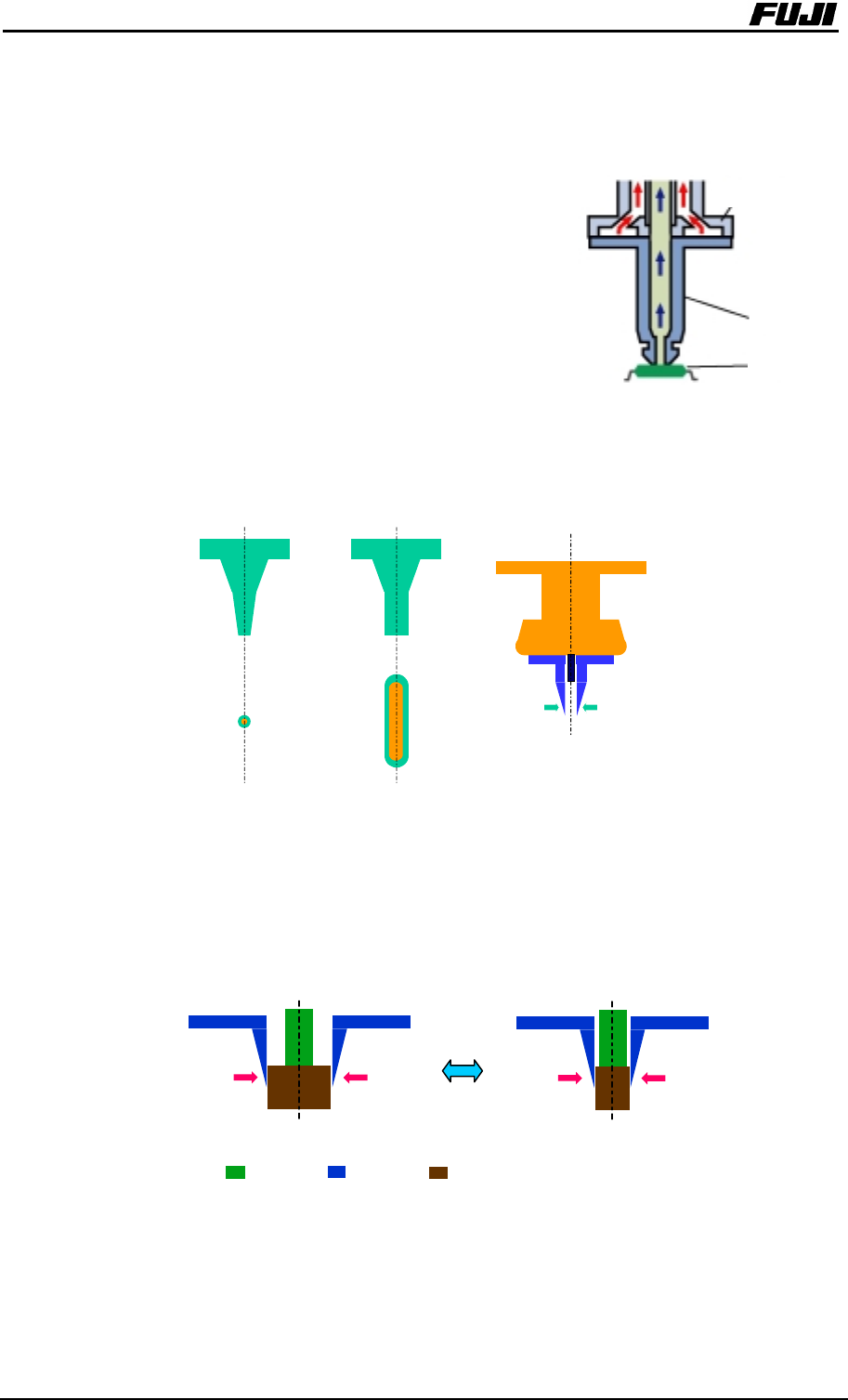

＜机械夹头＞
＜标准吸嘴＞ ＜长孔吸嘴＞
容易变更
容易变更容易变更
容易变更
：挡快
：夹爪
：元件
吸嘴头
吸嘴
元件
